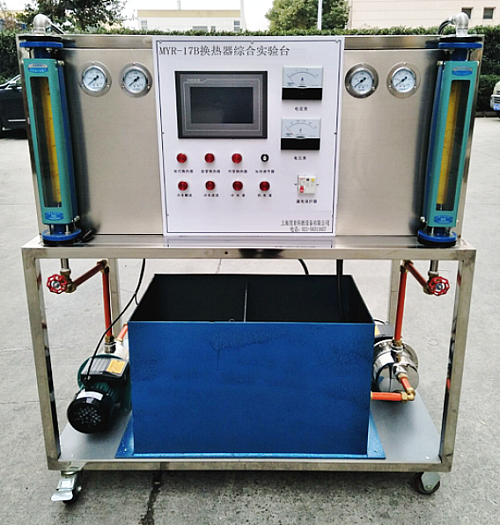

MYR-17B換熱器性能綜合測試實驗裝置

換熱器性能綜合測試實驗裝置-是熟悉換熱器性能的測試方法；了解影響換熱器性能的因素；掌握間壁式換熱器傳熱係數的測定方法；對加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。

一、實驗用途：
1、熟悉換熱器性能的測試方法，了解影響換熱器性能的因素。
2、掌握間壁式換熱器傳熱係數的測定方法。
3、了解套管式換熱器、板式換熱器和列管式換熱器的結構特點及其性能的差別。
4、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
5、熟悉流體流速、流量、壓力、溫度等參數的測量技術。
二、主要技術參數：
1、常溫、常壓下運行；
2、電源電壓AC220V
3、不鏽鋼水泵：370W 流量2.5 m²/h 揚程35米
4、實驗台由三種（列管式、套管式、板式）換熱器為實驗對象，它們分別由電磁閥控製與冷流體和熱流體接通和斷開，以便進行單獨實驗操作。對套管式換熱器則又設置了四隻電磁閥與冷流體連接管路構成了順流和逆流的切換操作。
5、測溫係統：數字信號傳感器，精度±0.5℃
6、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
7、外形尺寸：1200×650×1500mm
8、實驗台材質：不鏽鋼
三、換熱器性能綜合測試實驗裝置-與附件的組成：

序號	名稱	規格型號	數量
1	冷水流量計		1台
2	熱水流量計		1台
3	溫度傳感器	DS18B20	5套
4	觸摸屏	7寸	1台
5	壓力傳感器		4隻
6	移動式實驗台	不鏽鋼	1台
7	板式換熱器	0.11	1套
8	套管換熱器	0.22m²	1套
9	列管換熱器	0.51 m²	1套
10	電流表		1隻
11	電壓表		1隻
12	調壓器		1套
13	電源控製開關		1套
14	加熱器控製開關		1套
15	水泵控製開關		1套
16	電源指示燈		1套
17	過壓指示燈		1套
18	儀表控製箱		1套
19	漏電保護開關	DZ47	1套
20	漏電保護絲		1套
21	冷水泵	不鏽鋼370W	1台
22	熱水泵	不鏽鋼370W	1台
23	流量調節閥	黃銅4分DN15	1套

友情提示：
1、設備驗收：各采購單位收貨時請檢查換熱器性能綜合測試實驗裝置的貨品外觀，核實的換熱器性能綜合測試實驗裝置及配件，拒收處於受損狀態的換熱器性能綜合測試實驗裝置；
2、設備質保：红桃视频app將為各采購單位提供換熱器性能綜合測試實驗裝置說明書，在質保範圍內提供對換熱器性能綜合測試實驗裝置的免費維修，超出條件承諾時提供對換熱器性能綜合測試實驗裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致換熱器性能綜合測試實驗裝置的選型錯誤或購換熱器性能綜合測試實驗裝置數量錯誤，造成換熱器性能綜合測試實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對換熱器性能綜合測試實驗裝置的發貨期為參考值，如您需要了解換熱器性能綜合測試實驗裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對換熱器性能綜合測試實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關換熱器性能綜合測試實驗裝置的技術谘詢。
