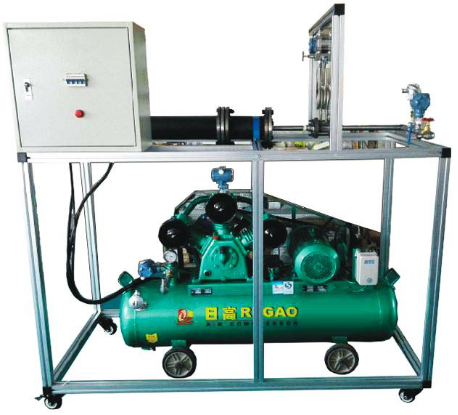

MYR-47壓縮機實驗裝置

壓縮機實驗裝置-概述:
空壓機是氣源裝置中的主體，通過原動機將機械能轉換成氣體壓力能，在動力機械中占有很大的比例，其相關性能對生產安全、節能減排等各方麵均有較大的影響。本裝置采用往複式活塞空壓機為實驗對象，對其進行出廠實驗、性能實驗以及變工況實驗，直觀的了解空壓機原理、結構、運轉、試驗過程、性能參數和自動檢測的方法及手段，可以作為高校本科生、碩士生、博士生培養使用的基礎實驗平台，也可作為科研、教學和委托檢測的專業試驗設備。
二、功能特點:
1、置結構緊湊，抗幹擾能力強，振動小，噪聲低，適合實驗室布局。
2、采用高頻采集卡和計算機（計算機用戶自配）相結合的測控係統，編程靈活、易於操作、性能可靠，采用集中管理、分散控製的模式，人機交流簡便，並能實時檢測係統運行數據。
3、采用噴嘴法測量空壓機的排氣量，提高檢測精度。
6、移動方便：裝置配有四個萬向輪，可方便移動。
5、儲氣罐：額外配一個排氣口，同時設置一個氣體流量計、調節閥門，便於調節排氣流量和風速。
6、增加了個安全泄壓閥，可測試泄壓閥性能，
7、實驗台本體由工業鋁型材框架、加壓係統及恒溫係統等下列模塊組成。
8、在線軟件可測量電機A、B、C各相電壓，各相電流、各相功率因數，各相有功功率、各相無功功率，各相電量，總電量。各相視在功率
G201模塊為三相電能計量模塊:可以測量三相四線製負載的各相線電流（Ia, Ib , Ic ）、各相相電壓（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc）、合相有功功率Pt、各相無功功率（Qa, Qb, Qc）、合相無功功率Qt、各相視在功率（Sa, Sb, Sc）、合相視在功率St、各相功率因數（COSφa, COSφb, COSφc）、合相功率因數COSφ、線路頻率以及各相有功電能（Wpa, Wpb, Wpc）、總有功電能（Wpt）,各相無功電能(Wqa ,Wqb, Wqc) 、總無功電能（Wqt）。
三、實驗功能：
1、采用噴嘴法測量空壓機的排氣量
2、安全閥泄放性能測定實驗
3、各種壓力變送器的使用
4、孔板流量的使用
5、數字采集係統的應用
四、技術參數：

序號	名稱	參數	數量
1	測試流量噴嘴	材質：鋁、係數：D=25.4 H=42MM B=12.7MM，外牙2寸	1個
2	壓機	三相風冷式；排氣量：0.53min；功率：4kW；氣缸直徑：80mm；活塞行程：60mm；轉速：940rpm；額定排氣壓力：0.8MPa	1台
3	第二儲汽罐	.0.3M3：用於測試空壓機的安全閥實驗	1個
4	排氣減壓裝置	管路係統采用全304不鏽鋼	1套
5	氣路壓力傳感器	測量流量計進口靜壓力1MP，輸出信號：4~20mA	1個
6	測試安全閥	0.6MP，	1個
7	安全閥	0.8MP，	1個
8	排汙口	儲汽罐排除凝結水1/4	1個
9	溫度傳感器	Pt100鉑熱電阻，測溫範圍：-50-100℃	3個
10	高頻動態壓力傳感器	測量活塞壓力：0-1MPa，頻響範圍：0～100kHz，精度：0.25級	1個
11	壓機專用壓力傳感器	1MP，輸出信號：4~20mA	1個
12	差壓傳感器	0~500Pa，輸出信號：4~20mA，	1個
	差壓傳感器	0~25KP，輸出信號：4~20mA，型號：3501	1個
13	壓縮機排氣測量裝置	含量氣流整流板。手閥。冷凝水閥	1套
14	孔板流量計	最大流量：30m3/h，常用流量：2.4m3/h，最小流量：0.8m3/h，工作壓力：0.8MPa，工作溫度：60℃，	1個
	電壓變送器	測定電動機的電壓4-20ma	1個
15	電流集變送器	測定電動機的電流4-20ma	1個
16	測試軟件	在線監測及穩態分析，壓縮機排氣量、功率計算軟件；任意時刻曲線圖繪製、打印等功能	1套
17	數據采集卡	數據采集卡：100K采樣率	1套
18	電動機轉速傳感器	光電開機	1套
19	數據采集模塊	用有一路調整采集信號，用於采集壓縮機活塞位置 16路AI。8 路DI，8路DO	1套
20	電腦桌鋁型材	5005001200	1張
21	鋁型材框架	，其中鋁型材架底部裝有萬向輪，便於移動和固定，有利於實驗室的布局：17008001500 電壓主380V/50HZ	1套
