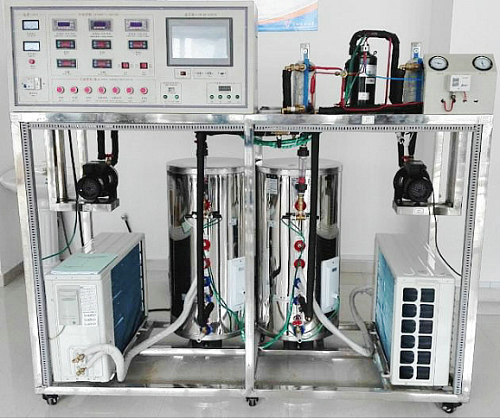

MYR-45熱泵-壓縮機性能實驗裝置

熱泵-壓縮機性能實驗裝置采用熱平衡法測量熱泵與製冷壓縮機的性能。係統主要由製冷壓縮機、蒸發器、冷凝器、恒溫水箱和電子膨脹閥等組成。采用傳感器和檢測儀表采集蒸汽壓縮式製冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、頻率等狀態參數，經自行研製的數據采集板卡連接到計算機，基於麵向對象技術開發的具有實時性高，界麵設計人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算，構成具有檢測、分析、記錄、測試、繪圖等多功能一體化的熱泵-壓縮機性能實驗係統。基於基礎型機組，增加如下內容：學生設計型與創新型實驗。
二、主要特點:
1、壓縮機可以更換；
2、冷媒（潤滑油）可以更換；
3、管路可以清洗；
4、電子膨脹閥可以實現自行編程控製（驗證各種控製算法）
5、不同類型的冷媒物性參數能夠以電子表格的方式放在數據庫中，以便調用；
6、抽氣、冷媒充灌裝置
7、實驗過程和試驗工況采用手動和自動相結合的控製方式
8、采用直流變頻壓縮機，可手動調節輸出頻率和電子膨脹閥的開度
9、環過程的動畫演示
三、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m
3、裝置容量：小於等於5.kVA
4、製冷劑：R134
5、製熱量：4kW
6、重量：200kg
7、外形尺寸（大約）：180cm×70cm×160cm
8、安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
四、主要配置組成：
1、係統機組配備高低壓保護係統、過載保護、缺相保護、化霜功能等多重保護，確保係統安全、可靠、穩定的運行，不影響教學課程。
2、本實驗裝置采優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀
工藝，將時尚與頂級科技結合在一起，設備外觀美觀大方，水箱內膽采用304不鏽鋼製造，經久耐用，不容易腐蝕、損壞。
3、係統采用工業用兩套空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生鏽腐蝕。
4、整套實訓裝置集空氣源熱泵熱機係統、電氣控製係統、故障模擬係統於一體，工藝係統真實完整,結構清晰、緊湊，充分滿足學生對實訓的要求。
5、實訓裝置直觀展示了熱泵型熱水器的係統結構、工作原理，可清楚的看到製熱循環係統結構及主要部件的實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵係統的實時工作狀態一目了然。
6、設備管路：設備在原貌基礎麵不改變其性能的情況下把原有製冷管路合理的整體移動到實驗台加上，並加裝了，高低壓力保護器，工質液體可視鏡，管路上采用不同的顏色，高壓管為紅色，低壓管為藍色，
7、製冷劑調節流量控製係統：
流量控製冷控製係統：專門用於空調係統中節流的開度控製，可以替代熱力膨脹閥和毛細管，能達到良好的溫度和製冷劑流量的控製效果，並能起到良好的節能作用。能實現製冷劑流量的自動調節，達到快速製冷、精確控溫、節能等目的。具有可逆性，能實現製冷、製冷熱狀態下的流量自動控製。
1）多點溫度檢測：控製器同時檢測係統的製冷蒸發器進口溫度、製熱蒸發器進口溫度和回氣管溫度。檢測的溫度可以手動查詢顯示，傳感器損壞時，顯示故障代碼。.
2）控製對象：500P開度設定。
3）控製參數可設置：控製器內所有與控製相關的溫度參數和時間參數都可以調整，以適應不同的機組或節流設備。
4）溫度和開度可顯示查詢：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示。
5）手動調節功能：在機組開發和調試階段，可以通過控製器手動調整膨係統流量的開度，取得有效的試驗數據。手動模式下，按一次該鍵開度減一。手動增加鍵在手動模式下，按一次該鍵則開度加一。
6）製冷自動調節：製冷運行時，如果對應壓縮機關閉，保持當前開度值不變。
壓縮機啟動後，閥控製器每隔 60S時間調整一次的開度，調節依據是△T（ T 回氣-T 製冷）
7）設置查詢鍵：可查詢關鍵點管路路溫度，以方便設定調試溫度。
8）數碼管顯示器：在線顯示流量開度、溫度以及故障代碼。
8、冷凝器、殼管換熱器2隻，冷卻方式：水冷。
9、蒸發器；不鏽鋼板式蒸發器2隻
10、流量計；電子鍋輪流量計2隻.4020MA
11、水泵、鏽鋼水泵2隻
12、壓縮機變頻控製模塊一套
13、溫度采集係統1套，16通道，觸摸屏顯示，數據動態實時更新、存儲、曲線顯示
四、係統功能：
1、標準工況下的製冷量、製熱量實驗
2、產生各製冷係統參數變化對製冷性能和製熱能效比的影響
3、據動態實時更新、存儲、曲線顯示
4、製冷量、製熱量實驗計算
5、模擬產生各製冷係統參數變化對製冷性能和製熱能效比的影響
6、係統主要性能參數的自動計算
7、定頻壓縮機性能測試
8、進行製冷循環過程和熱泵演示，可觀察製冷工質的蒸發、冷凝過程及壓縮機的工作現象。
9、變頻壓縮機性能測試
10、子膨脹閥的調試，
