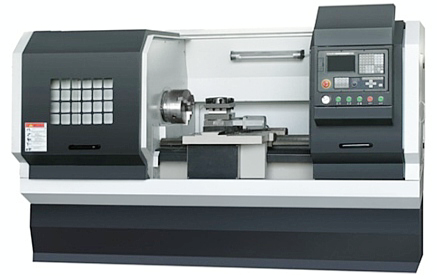

MY-CK6150型 教學數控車床



一、教學數控車床-產品概述：該機床可實現自動完成車削多種零件的內外圓，端麵、切槽、任意錐麵、球麵及公、英製圓柱、圓錐螺紋等工序。並配有完備的S．T．M功能，控製自動加工過程。該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸係統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲杆傳動；動態響應優良，整機噪音低。該機床對於大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐麵、圓球麵等特形零件更能顯示出它效率高、質量穩定可靠的優越性。

二、機床特點：
1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；並對吊裝鏟運進行了合理安排。
2、床身及主要部件均采用高規格的雲南優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。
3、機床關鍵結構件均由五麵體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。
4、機床的功能部件，包括主軸、滾珠絲杠、潤滑裝置、刀架、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。
5、二軸進給係統導軌采用淬火並貼塑（硬軌）工藝，耐磨性強，精度保持性好；主軸係統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲杆傳動；動態響應優良，整機噪音低。
6、滾珠絲杠的結構，可完成精準的移動及定位，摩擦小、速度快、壽命長。
7、二軸滾珠絲杠均（jun1）采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由於高速運轉熱變形引起的誤差。
8、滾珠絲杠軸承為進口專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗衝擊力。
9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。
10、配置自動集中潤滑係統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。
11、機床配置防護罩，采用整體的鈑金防護底盤，加以得當的水油電氣處理，整體新穎美觀、可靠實用，
12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠管理和工作區域的衛生提供了有力的保障。可隨時快速排屑，節省時間人力。
13、數控係統及驅動單元均為著名品牌的成熟產品；PLC曆經多年應用，安全可靠；機床電氣設計精當、工藝規範、電器均為國際/國內品牌，故障低、經久耐用。
14、機床裝配工藝精細，運動部分經激光幹涉儀和球杆儀補正精度，大大提高了機床運行精度，機械精度遠優於國標。
15、臥式數控車床外形美觀，結構合理，用途廣泛，操作方便。該機床可實現自動完成車削多種零件的內外圓，端麵、切槽、任意錐麵、球麵及公、英製圓柱、圓錐螺紋等工序。並配有完備的S．T．M功能，控製自動加工過程。該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸係統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲杆傳動；動態響應優良，整機噪音低。該機床對於大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐麵、圓球麵等特形零件更能顯示出它效率高、質量穩定可靠的優越性。
二、人 員 培 訓

序號	項目	培訓內容
1	編程	1） 程式組成、坐標係介紹 2） 指令特別介紹講解
		學員練習編程
2	操作	1) 機床整體結構、開機步驟、操作麵板按鍵功能介紹 2) 加工程式編輯、操作講解、學員練習編輯程式
		1) 刀具補正方法及工件移動設定講解及學員練習 2) 程式測試步驟講解及學員練習 3) 機床操作注意事項及防撞車注意事項
3	機械維護	1） 機械結構介紹 ·主軸結構介紹 ·X、Z軸結構介紹 ·換刀機構介紹 ·冷卻及潤滑係統結構介紹
		1) 常見機械故障及維護： ·主軸異聲 ·換刀動作分解 ·X軸異聲及方向尺寸不準 ·Z軸異聲及方向尺寸不穩 ·撞車處理過程
4	電器維護	1） 常見電器元件及符號介紹 2） 基本電器知識介紹 3） 機床CNC電器控製圖講解
		1) 常見電器故障排除 ·常見處理方法 ·伺服報警處理 ·模組及主機板指示燈說明 2) 參數含義及修改方法
5	測試	程式操作測試 機械、電器維護

三、機床的主要規格與參數

技術名稱	技術參數
床身上最大工件回轉直徑	Φ500mm
刀架最大工件回轉直徑	Φ290mm
最大工件長度（頂尖距）	1000mm
最大加工長度	850mm
最大車削直徑	Φ500mm
主軸中心高	260mm
主軸轉速級數	手動三擋(檔內自動無極)
主軸電機功率	7.5KW
主軸轉速範圍	45～260、140～800、280～1600r/rpm
主軸前軸承內徑	Φ120mm
主軸通孔直徑	Φ82mm
主軸頭形式	A2-8
主軸孔錐度	前端Ф90     1:20
快移進給速度	X軸:4m/min    Z軸:8m/min
刀架最大行程	X軸:280mm     Z軸:850mm
最大切削速度	X軸:4000mm/min   Z軸:5000mm/min
定位精度	≤（X）0.018mm（Z）0.024mm
重複定位精度	≤（X）0.006mm（Z）0.011mm
刀柄尺寸	□25×25mm
刀柄尺寸重複定位精度	≤0.008mm
尾座套筒直徑	Φ75mm
尾座套筒行程	150mm
尾座主軸錐孔錐度	5#莫氏
標準刀架形式	立式四工位電動刀架
換刀時間(單工位)	2.4s
工件加工精度	IT6～ IT7
工件表麵粗糙度	Ra1.6
外形尺寸	2700×1450×1700mm
機床淨重量	2800KG
電源類型/功率	三相AC380V ±10%  50HZ  ≤10KW
數控係統	HNC-808DiT（總線控製）

1：變頻主軸（實現無級調速）
2：K11250型三爪自定心手動卡盤
3：四工位電動刀架
4：X/Z軸伺服進給電機
5：大流量冷卻係統
6：自動潤滑係統

---
