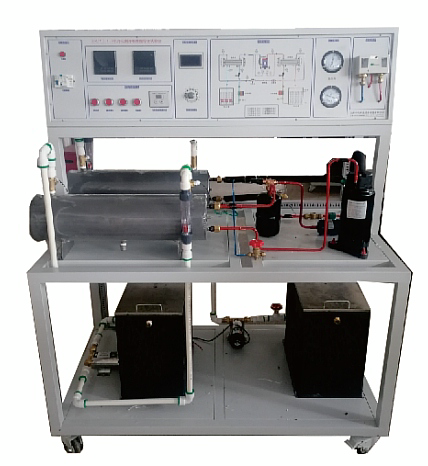

MYCN-36B水冷式製冷機性能綜合實訓裝置

水冷式製冷機性能綜合實訓裝置-介紹

一、實訓項目功能
1、采用水冷式機組，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。
2、製冷劑流量自動/手動調節：可在不同蒸發環境下采取實驗數據。如：過熱，過冷等。
3、熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理
4、了解國際標準GB/T5773—2004容積式製冷壓縮機性能使用方法
5、利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量
6、利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量
7、主、輔測製冷量相對誤差的計算與分析
8、製冷機組能效比的計算與分析
9、學會使用軟件輔助計算，輕鬆的製冷劑性能的計算（物熱力學與熱物理據運行據數據，製冷劑的比較）、組件計算 、組件效率的計算。
10 、學會使用軟件計算各種製冷循環中，係統中組件參數以及性能係數、質量流率，配管尺寸等參數
*11、利用流量計讀取製冷係統中製冷劑的流量，與實際計算值比較。
二、裝置特點：
1、本實訓裝置按照國際標準GB/T 5773-2004容積式製冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量
2、采用1匹製冷機組，冷凝器和蒸發器均為板式水換熱器，係統結構緊湊、布局合理，造型美觀大方
3、製冷流量控製量控係統
1）★在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節
2）★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整.
5）模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
6）雙向流量控製模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。
三、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、製冷劑：R22
5、製冷量：1.3kW
6、外形尺寸：130cm×70cm×150cm
四、基本配置及功能
1.控製屏：
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
2.交流控製單元：
單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
3.製冷係統：
1匹全封閉壓縮機、板式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和板式發器
4.循環水係統：
兩隻水箱采用PP材料製成，分別為冷凝器循環水箱和蒸發器循環水箱
5、測量儀表：
功率表2隻（精度0.5級），分別測量加熱功率和壓縮機功率。數顯窗口實現可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存
*6、製冷係統：
1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器
6.1冷凝器：304不鏽鋼殼管式結構：功率2200W，進水 DN15，出水DN15。（帶保溫）
6.2蒸發凝器：304不鏽鋼殼管式結構：功率2200W，進水 DN15，出水DN15（帶保溫）。
7、循環水泵：
水泵2隻,主要技術參數為：額定功率：95W ,額定揚程：6m ,額定流量：1.08立方米/小時
8、熱平衡控製器：
智能控製器1隻（功率2000W），輸出功率可通過歐姆龍原廠調節器進行調節，用於加熱蒸發器循環水溫度，3位字顯示。數字自動保存，上電自動啟動上次實驗時的調節數值，，調壓器帶波峰電壓吸收電路有效保護控製功率因數。保持功率穩定。歐姆龍原廠輕觸開
9、測量儀表：
功率表2隻（精度0.5級）分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存、查詢15組功率和功率因數的測試數據
10、真空壓力表：
2隻（精度2.5級）量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
11、流量計2隻：
（精度0.5級）采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量
12、控製儀表：
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
*13、數據采集模塊顯示屏：
智能係統由多個模塊搭配組成，可根據功能要求，通過連接線自由組合。模塊1：溫度測量功能、
1）、溫/濕度模塊，通過標準通信協議與5寸觸摸屏顯示屏通信，上可測量12路溫度、12溫度過通過在線名稱修改。
2）、溫度測量儀表功能：通過10K傳感器，可在線可測量12路溫度。分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度
3）、濕度度測量儀表功能：通過變換濕度傳感器，可測量12路空間中濕度功能。
*14、製冷劑量流量計：
利用流量計讀取製冷係統中製冷劑的流量，與實際計算值比較。
★15、製冷流量控製裝置：
  係統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行製冷係統製冷劑流量設定最小開度。
6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控製對象為最大 5000 開度設定。
8）、軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動製冷係統中冷媒，如： R134AR22R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
11）、顯示界麵上29 路參數控製參數設置/查詢：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等29個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
    12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控製範圍：2-15 攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。

---
