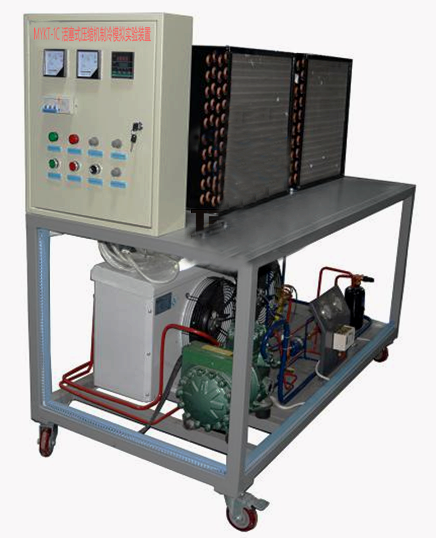

MYKT-1C活塞式壓縮機製冷模擬實驗裝置

活塞式壓縮機製冷模擬實驗裝置-(半閉活塞式)是適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫製冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核，能滿足實訓教學、實際工程訓練的需要。
二、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜7kVA
4、製冷劑：R22
5、製冷量：5.3kW
6、重 量：300kg
7、外形尺寸（大約）：180cm×80cm×180cm
8、加熱功率3.5KW9
三、裝置的特點：
1、綜合性強：整套實中裝置集半閉活塞式壓縮機製冷係統、電氣控製係統及故障係統於一體，係統真實完整，結構清晰、緊湊，滿足對實訓的要求
2、直觀性強：裝置采用敞開式設計，控製電路及製冷管路係統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3、實訓性強：台體設有故障裝置，可實現電氣控製故障設置，有利於開展技能鑒定、考核工作
4、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
5、在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節
6、改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整.
7、外部控製模式：可第二次開發成4-20Ma輸入模式、0-5V控製模式。
8、動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者製冷工作流程狀態，
9、動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
四、基本配置及功能：
實訓裝置主要由控製屏、半閉活塞式壓縮機製冷係統、風冷製冷機、水冷係統組及智能控製係統等組成
1、電源控製部分： 交流電源：提供控製屏工作所需的三相交流電源，可由電源總開關來控製。
2、測量儀表
(1) 指針式電壓表：0～450V，精度2.5級，
(2) 真空壓力表：-0.1～1.5MPa，
(3) 真空壓力表：-0.1～3.5MPa，
(4) 數顯溫度表：采用PT100傳感器，測量範圍-50～+150℃
3、嵌入式觸摸屏主機：
係統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行製冷係統製冷劑流量設定最小開度。
6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控製對象為最大 5000 開度設定。
8）、軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動製冷係統中冷媒，如： R134AR22R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
11）、顯示界麵上29 路參數控製參數設置/查詢：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等29個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控製範圍：2-15 攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
4、風冷製冷機係統
   包含3匹半封閉製冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、幹燥過濾器、1隻供液電磁閥、1隻熱力膨脹閥、止回閥(單相閥)、4隻手閥等構成。
5、水冷製冷係統
   包含3匹半封閉製冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、幹燥過濾器、1隻供液電磁閥、1隻熱力膨脹閥、換熱器、水泵、4隻手閥等構成。
6、電加熱係統：由4.5KW加熱器組成
8、實訓台：實訓桌為鐵質雙層亞光密紋噴塑結構，造型美觀大方。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定。
五、實訓項目：
1、半閉活塞式壓縮機製冷模係統的認識
2、半閉活塞式壓縮機製冷模電氣控製係統的運行實訓
3、半閉活塞式壓縮機製冷模製冷係統工況調試及保護技術
4、一機兩庫電氣故障的設置和檢測實訓
5、冷庫蒸發模式控製
6、水冷蒸發器的原理控製
7、高壓保護控製過程
8、低壓保護原理控製
9、蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節方法
10、係統的調試
11、水冷、風冷蒸發模式的不同壓力下的工況

---
