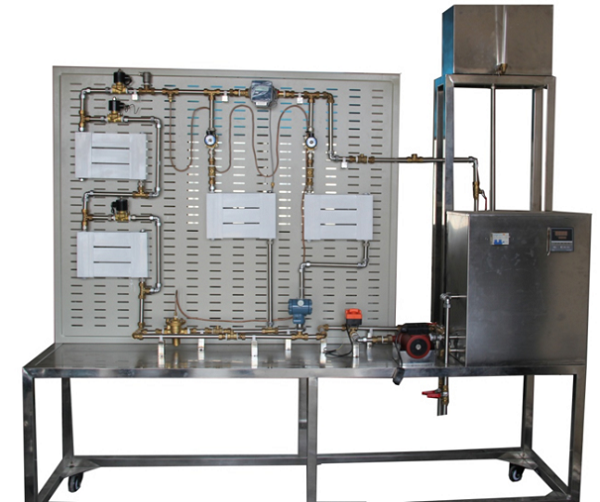

MYCN-29供熱係統管道安裝實訓裝置

供熱係統管道安裝實訓裝置-全麵介紹了供熱係統工程中的安裝技術和操作工藝，采用模塊訓練的方式，是各職業院校學生實訓和技能考核的理想設備。
二、實訓裝置特 點:
1、直觀性強 係統采用敞開式設計，係統管路直接展現出來，器件貼有名稱標識，學生可直觀認識各種元器件及了解整個工作流程。
2、靈活性好 采用活動接頭的形式，可根據設計的需要選取不同的組合完成不同的管道連接，十分靈活方便，設備整體結構緊湊。
3、實訓性強 係統是將整套工程集成在實訓平台上，供熱源、管路布局、中轉站以及用戶終端都是獨立分開，係統管路供水、回水的方向明確標識，管道的布局走向、保溫、測量等一目了然。
4、係統完整 係統與實際應用的供熱係統在連接方式、熱量交換、係統控製功能等方麵完全一致。
三、技術性能：
1、輸入電源：三相四線～380V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)
3、係統容量：＜5kW
4、安全保護：具有電流型漏電保護、接地保護，安全符合相關國家標準
四、實訓裝置配置：
裝置提供實訓平台、熱源、散熱器、閥門、供熱管道及附件、板式換熱器、儀表等分類器件；根據實訓要求選擇不同的器件，進行室內係統以及室外管道的安裝，室內係統的安裝主要包括有單戶式自然循環熱水供暖係統安裝、雙管上供下回式係統安裝、垂直單管順流式係統安裝等。室外管道的安裝主要包括直埋供熱管道安裝、管溝和地上敷設管道安裝、法蘭和閥門的安裝等
1、實訓台：
實訓台采用不鏽鋼框架及鋼製網孔板結構，造型美觀大方，安裝器件方便，在實訓台上安裝萬向輪，方便實訓台的移動。
2、供熱係統：
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、換熱器、熱量分配表、自力式壓差控製閥、恒溫控製閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。
五、實訓項目：
1、供熱管材、管件及附件的連接
2、供熱管道法蘭和閥門安裝
3、低溫熱水地板輻射供暖係統安裝
4、熱水集中采暖分戶熱計量係統組裝
5、供熱管道的試壓、清洗及試運行
6、供熱係統故障設置與排除
六、主要配置：

序號	名稱	單位	數量
1	膨脹水箱（帶液位管）	個	1
2	電磁閥	隻	5
3	電熱水鍋爐	台	1
4	手閥	隻	2
5	電動閥	隻	1
6	離心水泵	台	1
7	熱量表	隻	1
8	自動排氣閥	隻	1
9	自力式壓差閥	隻	1
10	供熱管道	若幹	若幹
11	溫度傳感器	隻	5
12	壓力變送器	隻	2
13	散熱器（帶排氣閥）	片	4
14	不鏽鋼台架	套	1
15	溫控器	隻	1
16	2P漏電保護器	隻	1
17	接觸器	隻	1

---
