MY-31B電氣自動化安裝與維護實訓裝置

一、設備概述
MY-31B 電氣自動化安裝與維護實訓裝置包含實訓平台、控製掛板、應用模塊、電腦桌、圓凳三部分組成，實訓平台采用優質鋁型材做骨架，鋁型材立柱與實訓桌麵連接。左右兩側及後麵封裝優質鋼板，正麵設計儲物櫃與抽屜。
主體工作台分為實訓電源區、控製對象實訓區、控製掛板實訓區、工具耗材存放區三個區域，控製對象實訓區可以放置任意機電類的模塊化應用模塊作為控製對象設備，控製掛板區可以放置模塊化的PLC控製掛板，用戶根據專業課程和實訓需求配置外圍設備，滿足用戶學校不同層次，不同專業的教學及培訓要求。

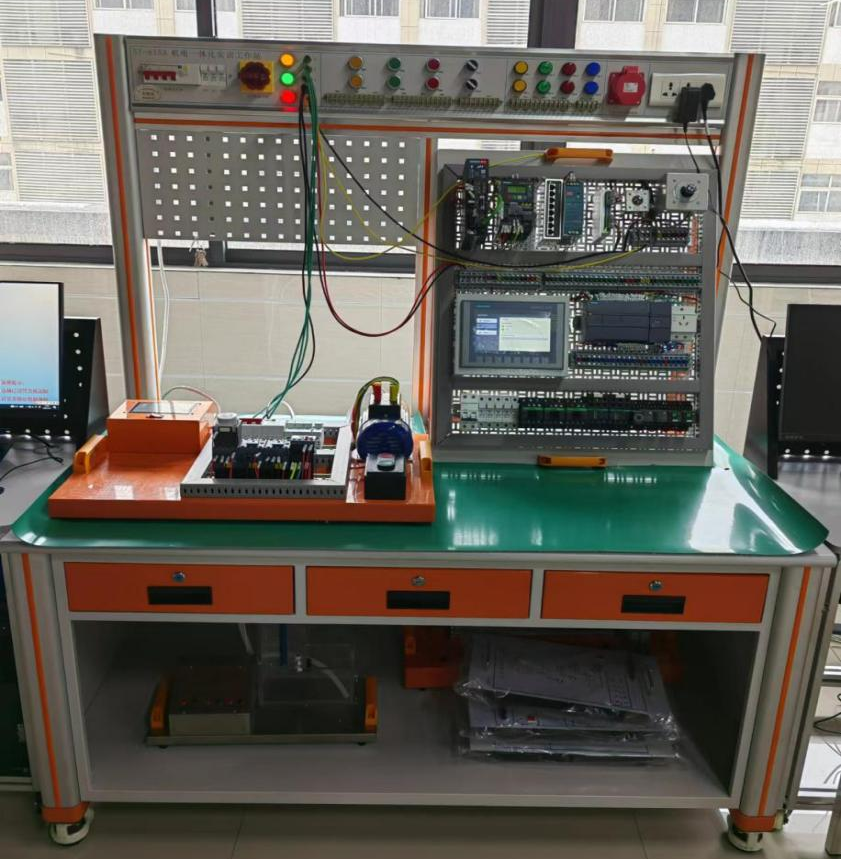

                                                            (參考圖片)
二、知識技能全麵性
1、設備涉及PLC應用技術、觸摸屏應用技術、通信應用技術、交流伺服應用技術、交流變頻應用技術、電力電子應用技術、傳感器應用技術、氣動控製技術、機械裝調技術等機電一體化知識性能。
2、實訓教學功能相結合
設備組合靈活，模塊擴展方便，增加減少各功能模塊，不影響其它模塊的安裝與接線。可以進行更加靈活的題目輸出。設備有多個工作單元，每個單元側重於不同的知識與技能，方便教學展開，同時高度模塊化的設計，又讓設備的維修與維護變得相當簡單更方便於教學實訓。
3、組合靈活性
可靈活搭配，模塊化的設計，可以模塊裝調，位置靈活調整，總裝連接迅速方便；單元中自由組合模塊連接進行實訓
三、設備功能與結構
“模塊化”的設計理念，標準化電路接口、氣路接口和機械接口。單元模塊組合可形成多種功能，每個單元由實訓桌、執行機構、電氣掛板、操作麵板等構成。設備在配置主體實訓單元外，還配電腦桌、學生凳教學工作站輔助設備等。設備選配模塊及功能如下：
3.1.型材主桌體
型材主桌體采用優質鋁型材做骨架，由鋁型材立柱與實訓桌麵連接。左右兩側及後麵封裝優質鋼板，外表麵噴塗彩色環氧聚塑，整機既堅固耐用，又美觀大方。采用25mm厚高密度纖維板外貼防火板，PVC截麵封邊，桌邊鴨嘴型設計。桌麵具有耐磨、耐熱、耐汙、耐煙灼、耐火、耐菌、防黴、抗靜電及易清潔等特點。桌體下部兩側設有儲物空間和3抽屜。桌子的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
3.2.網孔板
網孔板采用1.5mm優質不鏽鋼板折彎成型，兩側安裝有拉手。網孔采用橢圓長孔加工，整體設計規範、合理，使各類元器件在任何角度、任何方位都能輕鬆裝配、調整。網孔板傾斜角度符合人體力學。
3.3. 電源控製屏
采用優質鋼板做骨架，經過機械加工成型，外表麵靜電噴彩色環氧塑粉，堅固耐用，美觀大方。操作麵板文字符號采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。麵板部件包括總電源通斷開關、電源指示燈、電源安全插座輸出、控製變壓器安全插座交流電輸出、直流電源插座輸出。
3.4.電腦桌
電腦桌采用優質Q235冷軋鋼板折彎焊接加中纖板台麵組裝而成，包括台麵、鍵盤抽屜、主體架等部分，桌腿安裝4個萬向輪，方便實訓活動時因編程線不夠長度而需要移動電腦桌。
3.5.產品配件包
配件包是由設備安裝、調試、實訓所需要的配件、配線、耗材等組成，包括PLC編程線、通訊線、空氣壓縮機、排插座、物料、安裝耗材等。
3.6.自動化控製對象
該執行對象應由供料機構、裝配機構、分揀機構、放料台、帶保護接線端子單元等組成。該執行對象的功能應是將料倉內的工件在送料抬上進行裝配。
該執行對象在使用過程中應用到機電一體化專業學習中所涉及的諸如電機驅動、機械傳動、氣動控製、可編程控製器應用技術、傳感器等多項應用技術，應為學生提供了一個典型的係統綜合實訓環境，使學生掌握的各項專業知識得到全麵、綜合地加深鞏固並靈活應用。本單元執行機構主要由氣缸、傳感器、電磁閥、三相交流減速電機以及氣動回路組成。
3.6.1.三相交流減速電機
1)型號：4IK25GN-S3/4GN50K
2)額定電壓：380V
3)功率：25W
4)減速比:1:50
3.6.2.數字光纖傳感器
1)型號：FM-E31
2)電源電壓：12V至24VDC±10%
3)控製輸出：NPN型
4)保護電路：電源具有逆電極保護、輸出具有過流保護、過電壓保護功能
5)輸出功能：LIGHT-ON/DARK-ON(開關選擇）
6)延時功能：斷開延時計時器/開啟延時計時器/單次計時器
7)響應時間：50μs（HIGH SPEED)/250μs（FINF)1ms(SUOER)/16ms(MEGA)。
3.6.3.光纖頭
1)型號：FN-D076
2)檢測距離：20至190mm
3)最小彎曲半徑：R20。
3.6.4.金屬傳感器
1)型號：C2B1204NO
2)檢測頭尺寸：M18
3)檢測距離：10mm±10%,
4)設定距離：0-8mm,
5)電源電壓：DC12-24V,
6)輸出NPN格式；
3.6.5.電容傳感器
1)型號：LJC18A3-B-Z/BX
2)控製輸出：NPN型，
3)檢測範圍：11cm，
4)反應時間：最遲1.5ms，
5)電源電壓：12V至24VDC±10%。
3.7.虛實結合模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控製、機床PLC改造控製、隧道監控等模擬控製實訓（不少於36實訓模塊），指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
3.8.工業自動化數字孿生仿真軟件（正版）
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控製等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、係統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控製器根據信號執行相應的輸出操作，以此反應整個係統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控製三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控製實訓模塊1:1一致：
1）三層電梯控製、2）自動售貨機、3）機械手、4）自動門、5）天塔之光、6）全自動洗衣機、7）自動成型機、8）紅綠燈、9）裝配流水線、10）四路搶答器、11）音樂噴泉、12）軋鋼機、13）郵件分揀、14）物料分揀、15）多級傳輸、16）八段碼顯示、17）多種液體混合、18）雙麵銑床、19）電鍍槽、20）交流電機正反轉控製、21）小車運動、22）攪拌站、23）汽車燈光控製、24）汽車火花塞點火控製、25）加工中心控製、26）隧道監控、27）自動扶梯、28）CA6140普通車床PLC改造控製、29）X62W萬能銑床PLC改造控製、30）T68臥式鏜床PLC改造控製、31）M7120平麵磨床PLC改造控製、32）Z3050搖臂鑽床PLC改造控製、33）電動葫蘆PLC改造控製、34）Z35搖臂鑽床PLC改造控製、35）M1432A萬能外圓磨床PLC改造控製、36）PLC基礎電路實訓。
四、設備技術指標：
1、工作電源：三相五線 AC380V±10% 50HZ
2、額定功率：≤1.9kW
3、電源輸出：AC380V/AC220V/DC24V
4、工作站尺寸：L2000*W750*H1600mm（含電腦桌）
5、環境濕度：≤90%
6、控製器模塊
西門子S7-1200係列PLC CPU1214C；本體集成14路數字量輸入（源型漏型），10路數字量輸出（晶體管），2路模擬量輸入，0-10V；供電電源為直流寬電壓，範圍20.4—28.8V；程序存儲器100KB；本體集成一個RJ45網口，本體支持S7、MODBUS-TCP、PROFINET通訊。配置一個數量SM1223模塊,8路數字量輸入，8路繼電器輸出。
8、變頻器模塊
西門子G120C；功率模塊和控製單元集成與一體、配置一套操作麵板；輸入電源為AC380V，功率0.55KW；控製單元集成6路數字量輸入，2路模擬量輸入，3路數字量輸出，2路模擬量輸出。變頻器集成2個具有交換能力的RJ45網口，支持PROFINET通訊；操作麵板可拆卸，支持參數設置，英文界麵。
9、人機界麵模塊
昆侖通泰 TPC1231Ni-WiFi帶網口，開孔303*226鑄鋁麵板白色，儲存1 套，12寸，RS485/以太網/USB接口，分辨率不小於800x480，24VDC，內存不小於128M,支持SD儲存卡觸摸屏與計算機通信線、觸摸屏與PLC通信線，提供觸摸屏通訊線。
五、可開展實訓項目
PLC基礎實訓:
1）三層電梯控製
2）自動售貨機
3）機械手
4）自動門
5）天塔之光
6）全自動洗衣機
7）自動成型機
8）紅綠燈
9）裝配流水線
10）四路搶答器
11）音樂噴泉
12）軋鋼機
13）郵件分揀
14）物料分揀
15）多級傳輸
16）八段碼顯示
17）多種液體混合
18）雙麵銑床
19）電鍍槽
20）交流電機正反轉控製
21）小車運動
22）攪拌站
23）汽車燈光控製
24）汽車火花塞點火控製
25）加工中心控製
26）隧道監控
27）自動扶梯
28）CA6140普通車床PLC改造控製
29）X62W萬能銑床PLC改造控製
30）T68臥式鏜床PLC改造控製
31）M7120平麵磨床PLC改造控製
32）Z3050搖臂鑽床PLC改造控製
33）電動葫蘆PLC改造控製
34）Z35搖臂鑽床PLC改造控製
35）M1432A萬能外圓磨床PLC改造控製
  36）PLC基礎電路實訓
觸摸屏、變頻器實訓:
1、變頻器參數設置
2、基於PLC控製的變頻器多段速控製
3、基於PLC控製的變頻器啟停、正反轉控製
4、基於PLC與變頻器的PROFINET通訊控製
5、基於PLC控製的電機正反轉
6、PLC與觸摸屏通訊實驗
7、於外部電位器控製的變頻器開環調速
8、基於外部按鈕控製的變頻器多段速
9、基於麵板控製的變頻器啟停
10、變頻器參數設置實驗
11、基於外部按鈕控製的變頻器啟停、正反轉實驗
15、觸摸屏組態實驗
16、觸摸屏與PLC、變頻器綜合應用
基礎電氣控製實訓：
1、三相異步電動機的直接啟動控製
2、三相異步電動機接觸器點動控製線路
3、三相異步電動機接觸器自鎖控製線路
4、Y-△啟動自動控製線路
5、接觸器聯鎖的三相異步電動機正反轉控製線路
6、按鈕聯鎖的三相異步電動機接觸器正反轉控製線路
7、雙重聯鎖的三相異步電動機正反轉控製線路
8、三相異步電動機能耗製動控製線路
9、三相異步電動機的多地按製
10、工作台自動往返控製線路
11、PLC 控製電動機點動和自鎖控製
12、PLC控製電動機手動正反轉控製
13、PLC控製電動機帶延時正反轉控製
14、PLC控製電動機兩地啟動停止控製
15、PLC控製電動機順序控製
16、PLC控製電動機星/三角啟動自動控製
17、PLC控製電動機星/三角啟動手動控製
自動化設備安裝與調試
1、 執行機構控製模塊機械安裝
2、執行機構控製模塊電氣連接
3、執行機構控製模塊編程調試
4、 執行機構控製模塊人機界麵設計與測試
5、 執行機構控製模塊故障診斷與排除
6、自動送料係統的安裝與調試
7、自動裝配控製係統的安裝與調試
8、自動分揀控製係統安裝與調試
9、基於PLC控製的皮帶傳輸控製
10、基於PLC控製的物料組裝控製
11、基於PLC控製的物料加過程控製

---
