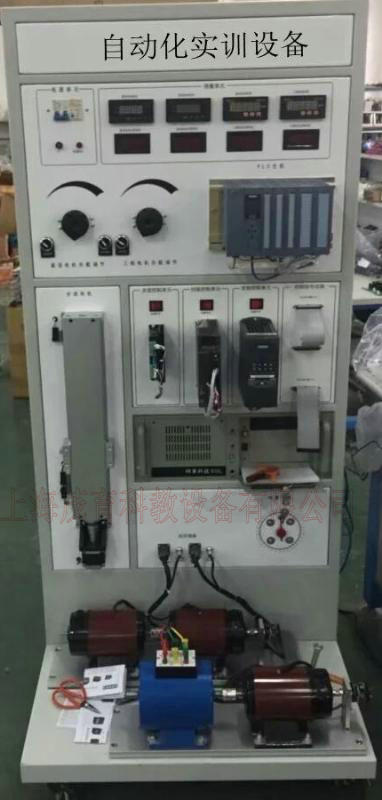

MY-35B自動化實訓裝置

自動化實訓裝置-產品概述：
自動化實訓裝置需按照人社部頒發的“維修電工技術等級標準”和“職業技能鑒定規範”的內容要求，結合技能大賽電氣安裝與調試項目的競賽規程，根據維修電工高級、技師培訓的實際情況建立集培訓學習、理論驗證、實訓操作、考核鑒定於一體的多功能實訓裝置。同時可以讓學生學會PLC 控製技術、步進控製技術、伺服傳動控製技術、傳感器技術、位置控製技術、機械傳動等技術，提高學生綜合應用PLC技術能力，主要用於電氣自動化設備安裝與維修、機電一體化等專業崗位的技能實訓與考核。
二、技術參數：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度範圍為-10℃～+40℃，相對濕度＜85%（25℃），海拔＜2000m。
3.裝置容量：＜1.5kVA
4.實訓裝置為
三、每工位配元器件要求

序號	名稱	規格/型號	單位	數量	備注
1	交流電動機控製實訓模塊（兩台三相交流異步電動機、一台雙速電動機）	一台交流異步電動機采用編碼器測速並顯示，一台雙速電機采用霍爾開關測速	套	1	采用知名品牌
2	電機轉換端子實訓模塊	由黃綠紅強電座各4組，固定於1.2mm厚鋼板上，每組強電座絲印有電氣符號標識。	套	1	采用知名品牌
3	傳感器模塊	配行程開關2個，電感、電容、光電傳感器各1個	套	1	采用知名品牌
4	CPU	三菱3-48mr	套	1
5	變頻器	變頻範圍：0-400HZ,輸出電壓：380-650V,輸出功率：0.75-400W	套	1	三菱 d-720
6	指示燈模塊	DC24V 3紅、3黃、3綠	隻	9	采用知名品牌
7	熱過載繼電器模塊	JRSID-25 0.63-1A	隻	2	配底座
8	熱過載繼電器模塊	JRSID-25 1.6-2.5A	隻	1	配底座
9	接觸器模塊	LC1-D0601M5N AC220V	隻	8	三對常開一對常閉
10		LA1-DN22	隻	8	采用知名品牌
11		DC24V繼電器	隻	8	采用知名品牌
12	漏電保護器模塊	DZ47LE-32-4P 10A	隻	1	采用知名品牌
13	開關電源模塊	CL-A-15-5	隻	1	DC5V/3A
14	開關電源模塊	HS-100-24	隻	1	DC24V/4.5A
15	按鈕開關模塊	Φ22-LAY16-AR11 紅色	隻	5	三力
16		Φ22-LAY16-AG11 綠色	隻	5	三力
17		Φ22-LAY16-CR11	隻	1	三力
18		Φ22-LAY16-DB22	隻	2	兩檔三力
19		Φ22-LAY16-DB22	隻	2	三檔三力
20	接線排及線槽	SUK-1.5N	套	1	若幹
21	觸摸屏	昆侖通態7寸	套	1
22	實訓平台	由40x40mm型材、1.2mm厚網孔板組建門子結構	個	1

四、需要完成的實訓內容：
典型電機控製技術：
實驗一： PLC控製三相異步電機電機啟停
實驗二： PLC 控製電動機順序控製
實驗三： PLC 控製電動機點動和自鎖控製
實驗四：PLC 控製電動機星/三角啟動自動控製
實驗五： PLC控製三相異步電機正反轉
實驗六： PLC控製三相異步電機帶限位自動往返控製
變頻器控製實驗：
實驗一變頻器功能參數設置與操作
實驗二外部端子點動控製
實驗三設定頻率運行
實驗四變頻器控製電機正反轉
實驗五多段速度選擇變頻器調速
實驗六電位器控製變頻器外部電壓調速
實驗七基於PLC通訊方式的變頻開環控製

友情提示：
1、設備驗收：各采購單位收貨時請檢查自動化實訓裝置的貨品外觀，核實自動化實訓裝置的數量及配件，拒收處於受損狀態的自動化實訓裝置；

2、設備質保：红桃视频app將為各采購單位提供自動化實訓裝置產品指導書和質保期，在質保範圍內提供對自動化實訓裝置的免費維修，超出條件承諾時提供對自動化實訓裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的自動化實訓裝置選型錯誤或自動化實訓裝置購買數量錯誤，造成自動化實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對自動化實訓裝置的發貨期為參考值，如您需要了解自動化實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；

5、谘詢電話：如各采購單位對自動化實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關自動化實訓裝置的技術谘詢；
