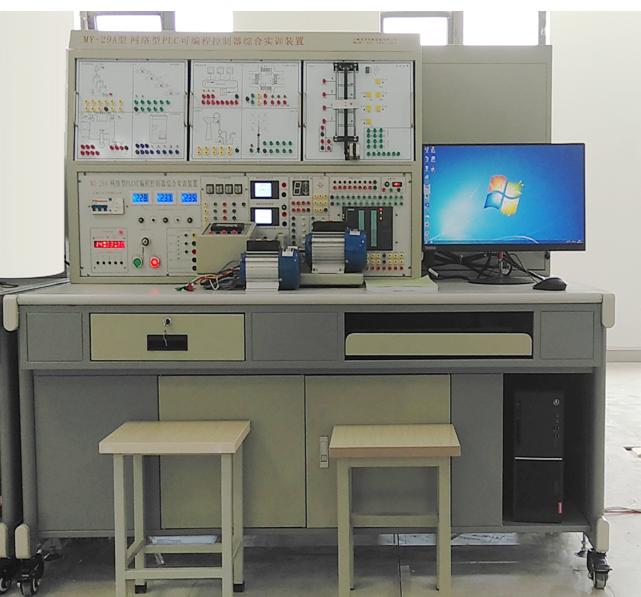

MY-29APLC變頻調速及電氣控製實訓裝置

PLC變頻調速及電氣控製實訓裝置是專為目前各院校開設的《可編程控製器技術》、《可編程控製器及其應用》等課程實驗配套設計的，集PLC編程控製器、變頻控製、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控製、觸摸屏控製等）、實物與於一體，綜合性強、功能齊全，做到一機多用、資源共享、便於管理，大大節省實驗室。可完成單片機、PLC編程控製器、變頻調速技術課程的相關教學實訓。是大中院校及中職理想的實驗設備。
二、功能特點：
1、裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，隻需添加實驗模塊掛箱即可，永不淘汰。
2、雙端口接線法：PLC主機與實驗模塊掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX1N-40mR可編程序控製器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控製係統。
5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控製等。
7、PLC主機的網絡教學實驗：配有RS485網絡通信
三、技術性能：
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、裝置容量：300VA
4、重量：100Kg
5、外形尺寸：160×75×150 cm
四、裝置構成
（一）交流電源控製功能板
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三隻電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓電源輸出（數顯）
D．+5V/1A直流穩壓電源輸出（數顯）
E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）
（二）控製屏：正麵大凹槽內上下設有導軌，實驗模塊掛件在控製屏上位置可任意互換。
（三）實驗桌：鋼木結構
（四）MY-01 PLC主機實驗組件：
1、三菱FX1N-40mR-001 AC/DC/繼電器，內置數字量I/O（24路開關量輸入，16路繼電器輸出）。
2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。
3、FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。
（五）MY-02繼電接觸器控製實驗掛箱（一）：提供交流接觸器、熱繼電器各2隻，模擬燈泡1隻，控製按鈕3隻。
（六）MY-03繼電接觸器控製實驗掛箱（二）：提供交流接觸器2隻，時間繼電器1隻，能耗製動變壓器、整流二極管、大功率電阻等。
（七）MY-04 觸摸屏實驗掛箱：配有5.7英寸eview500 256色液晶觸摸屏，帶有RS485通信接口。
（八）MY-05 變頻器實驗掛箱選用三菱FR-S520
（九）溫度閉環控製掛箱
（十）A/D及D/A轉換掛箱
（十一）PLC001 交通信號燈PLC自動控製實驗掛箱
（十二）PLC002 攪拌器的PLC自動控製實驗掛箱
（十三）PLC003 LED數碼管顯示PLC自動控製實驗掛箱（實物）
（十四）PLC004 四層電梯的PLC自動控製實驗掛箱（實物）
（十五）PLC005 加工中心刀具庫選擇控製實驗掛箱（實物）
（十六）PLC006 藝術彩燈造型的PLC控製實驗掛箱
（十七）PLC007 電機的自動控製實驗掛箱（實物）
（十八）PLC008 步進電機的PLC控製實驗掛箱（實物）
（十九）PLC009 模擬電視發射塔實驗掛箱
（二十）PLC010 自動送料裝車係統實驗掛箱
（二十一）PLC011 自動售貨機實驗掛箱
（二十二）PLC012 自動成型係統實驗掛箱
（二十三）PLC013 水塔自動供水係統實驗掛箱
（二十四）PLC014 郵件自動分揀係統實驗掛箱
（二十五）PLC015 自動洗衣機係統實驗掛箱
（二十六）PLC016 電鍍係統實驗掛箱
（二十七）三相鼠籠和電動機 380V Y /△接法 2台
（二十八）基礎實驗掛箱
五、實驗內容：

1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．A/D、D/A轉換
8．交通信號燈PLC自動控製實驗
9．攪拌器的PLC自動控製實驗
10．LED數碼官顯示PLC自動控製實驗
11．四層電梯的PLC自動控製實驗
12．加工中心刀具庫選擇控製實驗
13．藝術彩燈造型的PLC控製實驗
14．電機的自動控製實驗
15．步進電機的PLC控製
16．模擬電視發射塔實驗實驗
17．自動送料裝車係統控製實驗
18．自動售貨機實驗
19．自動成型實驗
20．水塔自動供水控製係統實驗
21．郵件自動分揀實驗
22．自動洗衣機控製係統模擬實驗

23．電鍍過程控製實驗
24．觸摸屏的基本指令演示
25．觸摸屏的LED數碼顯示控製
26．觸摸屏控製的三相鼠籠異步電機變頻調速控製
27．變頻器功能參數設置與操作實驗
28．觸摸屏的溫度PID控製
29．三相異步電機的變頻開環調速實驗
30．基於PLC通信方式的變頻器開環調速
31．基於PLC通訊方式的變頻器閉環調速
32．基於PLC模擬量方式的變頻器閉環調速
33．三相鼠籠異步電機點動控製
34．三相鼠籠異步電機具有自鎖的正轉控製線路
35．三相鼠籠異步電機聯鎖的正反轉控製
36．三相鼠籠異步電機帶延時正反轉控製
37．三相鼠籠異步電機Y/△轉換起動控製
38．接觸器控製串電阻起動控製線路
39．延時控製串電阻降壓起動線路
40．C620車床電氣控製線路
41．MCGS組態棒圖實驗教學
42．利用已編好組態棒圖，進行動態跟蹤教學實驗
43．針對實驗項目的具體要求，學生自行進行實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC變頻調速及電氣控製實訓裝置的貨品外觀，核實PLC變頻調速及電氣控製實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供PLC變頻調速及電氣控製實訓裝置使用說明書和質保期，在質保範圍內提供對PLC變頻調速及電氣控製實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的PLC變頻調速及電氣控製實訓裝置選型錯誤或設備購買數量錯誤，造成PLC變頻調速及電氣控製實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對PLC變頻調速及電氣控製實訓裝置的發貨期為參考值，如您需要了解PLC變頻調速及電氣控製實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯係；
5、谘詢電話：如各采購單位對PLC變頻調速及電氣控製實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC.變頻調速及電氣控製實訓裝置的技術谘詢；
