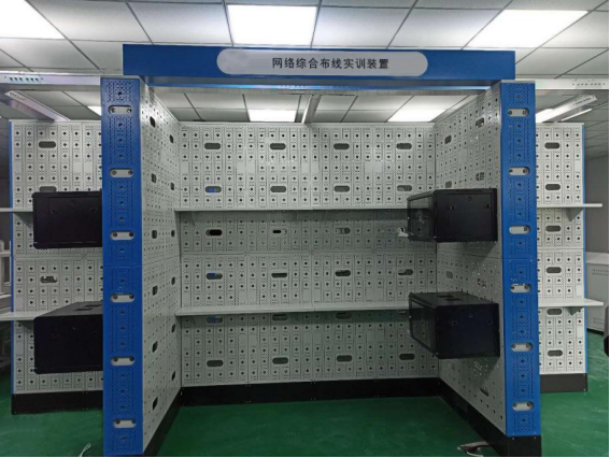

MYTW-01C全鋼結構的綜合布線實訓牆



一、產品技術規格：
1、外形尺寸：標準模塊化仿真牆體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。
2、產品重量：500KG
3、產品組成：鋼製牆體、6U牆櫃、住宅信息箱、開放式橋架、電源係統
4、實訓規模：每個實訓牆麵滿足4-6名學生同時實訓，每兩個牆麵形成1個模塊L型區域，8個模塊滿足8組學生32-48人同時或者交叉進行綜合布線7個子係統工程實訓
5、實訓項目：全鋼結構大型模擬建築物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子係統實訓環境。可按實驗室境自由搭建。可以同時進行8個工作區、水平、垂直、設備間、進線間、建築群等綜合布線七個子係統布線實訓。可以進行住宅信息箱的安裝實訓，包括牆麵明裝，牆體中嵌入式安裝等，能夠擴展為視頻監控係統、消防報警、安防報警、智能家居、智能化工業監控等係統實訓平台。
6、安裝布局：等多種外形方式，根據教學需要和實訓室大小進行自由搭建和組合。
二、產品特點：
1、全鋼結構的綜合布線實訓牆，全鋼結構的綜合布線實訓設備采用全鋼結構，模擬一棟建築樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合於智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機櫃等安裝孔，保證20000次無塵重複操作；仿真牆內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，牆麵平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到牆體的內部，可在牆體內部根據教學需要，進行各種路由暗管安裝。可視麵積為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子係統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
2、裝置專門為網絡布線及應用工程技術課程實訓設計，牆麵由多塊長1200mm，寬600mm，厚2.0mm冷軋鋼板製造而成，表麵噴塑處理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速安裝網絡機櫃、線槽和線管等設備與器材。預設M6高硬度螺孔、Φ6.5通孔、每張牆麵預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲安裝和固定信息技術類、物聯網類、網絡安防係統安裝與維護類、電工電子類的設備和器材。牆麵預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。牆麵預留Φ60X150手孔≥3個，分為3排，手臂能夠輕鬆穿過，適合實訓在背麵安裝螺母，也適合穿越安裝100X50mm弱電橋架操作。
3、每個實訓角區域安裝有樓層模擬板+支架2套，模擬三層建築結構，每個角型區域配套2-3套，8個角共計16-24套6U實訓機櫃，冷軋鋼板，堅固耐用，機櫃五麵設有16個Φ25進出線孔，鋼化玻璃門。
4、每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼結構，包含9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種網絡永久鏈路、信道鏈路平台，能夠擴展為監控係統、報警、智能樓宇係統實訓平台。
三、實訓功能：
1、能夠模擬進行多種綜合布線路由設計和實訓操作
2、能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓
3、能夠模擬三層樓宇結構、結合配套機櫃，可模擬綜合布線係統七大子係統真實工程環境
4、結合易訓其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓
5、具有綜合布線垂直係統、水平子係統、工作區子係統、設備間子係統等內容的展示功能

---
