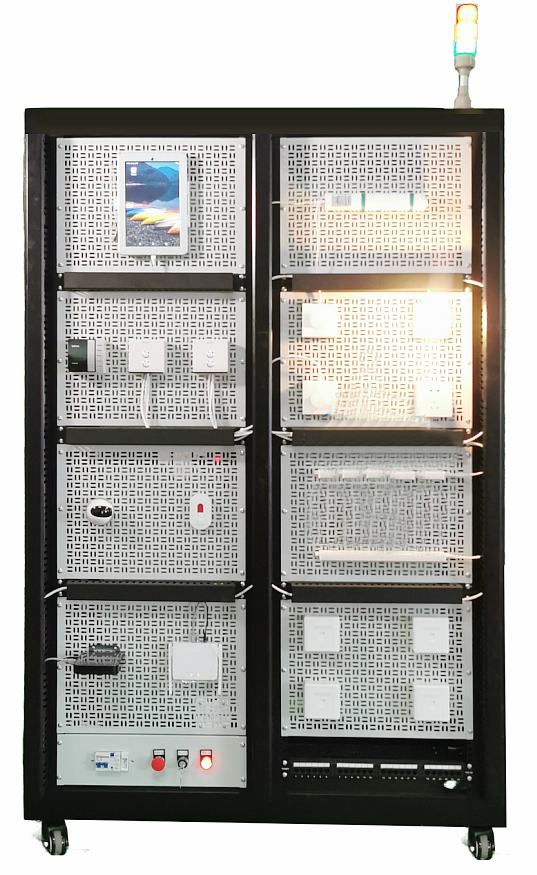

MYLYX-01B型樓宇綜合布線及網絡通信係統實訓裝置

一、設備概述：
樓宇綜合布線及網絡通信係統實訓裝置由高級鋁型材支架、開放式標準19″機架、網孔掛板、網絡設備、輔材及工具六部分組成。

1、設備以清晰合理的結構的係統，按綜合布線係統的國際標準，從綜合布線工程技術基本概念出發，學生通過這套裝置上的實際操作訓練，可迅速掌握綜合布線的設計施工技術、工程管理技術、網絡測試技術、驗收及維護的的全部技能。並圍繞工程實踐中的具體案例進行實訓，有效提高網絡布線設計和施工實踐能力。
2、係統裝置包括“計算機網絡壓接線實驗裝置”和“網絡線製作與測試實驗裝置”，首先可通過實驗部分學會基本的RJ45網絡跳線、網絡配架、通訊配線架（110語音）的各種壓線訓練及檢測，掌握基本技能後即可進行實訓操作。實訓操作時，還需要學生自主設計一個方案，並對其場所設定PVC線槽的走位及單個麵板信息口的數量及需要預定的語音口。並通過管理間的跳線進行合理的分配。6U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀（彩色LED色塊顯示燈，共96個）1台，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。彩色LED顯示功能的網絡跳線檢測及故障演示儀1台，對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯示連接狀況和線序，分為32組共有64個發光色塊燈，並設有線纜類型、組別、故障類型提示燈，可快速同時檢測出4根跳線壓接情況。故障模擬演示功能，設置6組（正確、反接、跨接、斷路、交叉、短路）常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
二、技術指標：
1、電源輸入：單相三線 AC220V 50Hz；
2、整機功耗：≤0.2KW；
3、外形尺寸：1300mm×800mm×1880mm（長×寬×高）。
三、主體配置：

序號	器件名稱	數量	單位
1	標準工業鋁型材支架	1	台
2	開放式機架	1	套
3	網孔板	4	塊
4	橋架	1	條
5	8 口工業 PDU 電源 1 套	1	個
6	110式100回線架	1	個
7	理線架	3	個
8	RJ45 24口網絡配線架	2	個
9	電話交換機	1	台
10	電話機	2	台
11	24口網絡交換機	1	台
12	光纖收發器	1	個
13	光纖	1	條
14	托架	3	個
15	1U封板	6	個
16	單位網絡信息麵板	4	個
17	兩位網絡信息麵板	7	個
18	RJ45插座模塊	18	個
19	明裝86底座	8	個
20	暗裝86底座	3	個
21	4對110轉RJ45跳線	10	條
22	1對110轉1對110跳線	10	條
23	5e UTP RJ45 水晶頭	20	個
24	5 UTP RJ11 水晶頭	20	個
25	5類1對UTP電纜	10	米
26	5類4對UTP電纜	10	米
27	5類25對UTP電纜	5	米
28	線管	3	米
29	線槽	3	米
30	壓線刀	1	把
31	110接線工具	1	把
32	壓線鉗	1	把
33	剝線外皮刀	1	把
34	網絡壓接線實訓測試儀	1	台
35	網絡跳線檢測及故障演示儀	1	台

---
