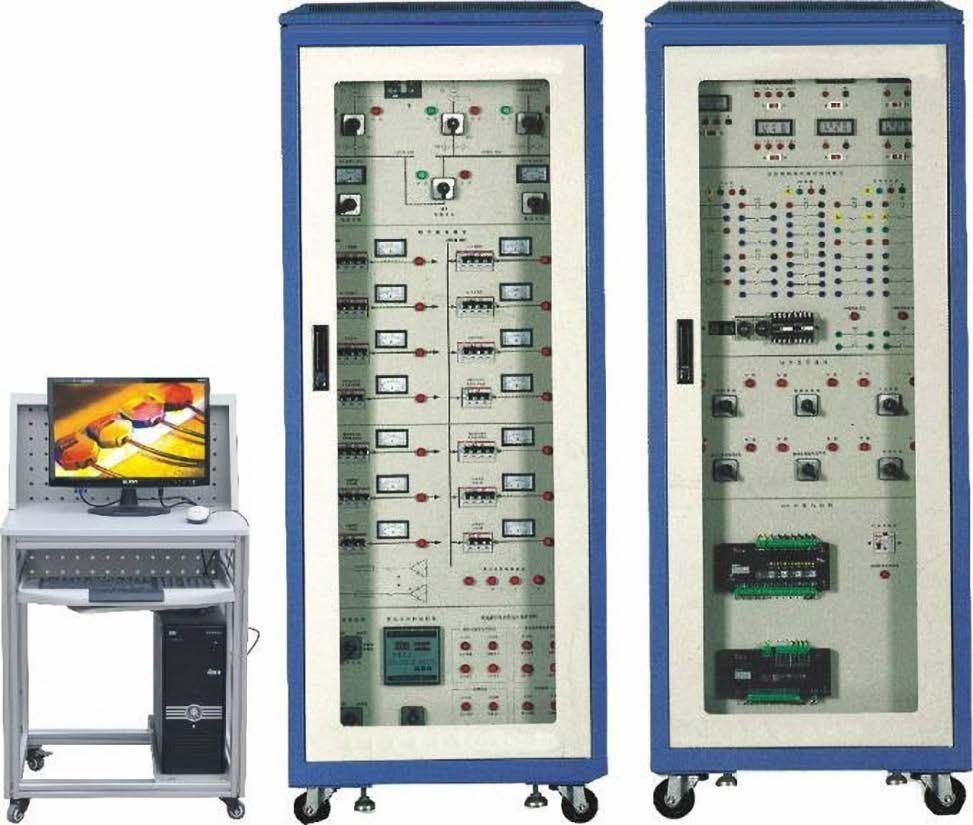

MY-DQ14 樓宇供配電係統實訓裝置（LON總線型）

一、MY-DQ14 樓宇供配電係統實訓裝置（LON總線型）係統能配合智能建築樓宇供配電係統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控係統，掌握供配電係統在樓宇自動化係統中的應用。該裝置能滿足“智能建築”、“建築電氣”、“樓宇自動化”等科目的實訓教學要求。適用於各類職業教育培訓機構的教學。

二、係統特點：
1、采用樓宇中典型供配電形式
2、采用DDC采集控製模塊實現對配電係統中各類數據的采集與開關控製
3、采用先進LonWorks總線通信協議組網，具有典型的代表性
4、配備上位機監控係統，可實時監控供配電網絡結構
三、技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：-10℃～+45℃
3、裝置容量：＜5kVA
4、安全保護：具有漏電保護
四、實訓項目：
儀表設備實訓項目：
1、常用配電設備認知與應用
2、電量傳感器認知與應用
線路安裝、調試和運行
1、智能建築的供電運行線路組建與操作
2、典型樓層配電運行線路組建與操作
3、供配電係統中運行線路狀態的現場監測、抄表和控製
供配電自動化設備認知和運行控製
1、備自投聯動運行控製和調試
2、應急電源配電線路運行和聯動控製
3、配電線路功率因數補償運行控製
供配電係統綜合控製運行
1、供配電監控係統運行調度
2、與消防自動報警係統的聯動控製
五、基本配置：
1、控製屏櫃
由樓宇供配電線路組成，並設置控製電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，並通過總線完成上位機的各路電量顯示。
2、下位機係統
下位機係統采用DDC控製器，實現現場數據的采集和開關控製，並通過LonWorks總線與上位機係統通信。
3、上位機監控係統
配備監控係統軟件，實現對供配電係統的遠程監控，實現斷路器的消防聯動控製，各線路電量參數的監視

友情提示：

1、設備驗收：各采購單位收貨時請檢查樓宇供配電係統實訓裝置（LON總線型）的貨品外觀，核實本裝置的數量及配件，拒收處於受損狀態的樓宇供配電係統實訓裝置（LON總線型）；

2、設備質保：红桃视频app將為各采購單位提供樓宇供配電係統實訓裝置（LON總線型）產品說明書內的質保條件和質保期，在質保範圍內提供對樓宇供配電係統實訓裝置（LON總線型）的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的樓宇供配電係統實訓裝置（LON總線型）選型錯誤或購買本裝置數量錯誤，造成樓宇供配電係統實訓裝置（LON總線型）的退換貨要求，將不被接受；

4、設備貨期：樓宇供配電係統實訓裝置（LON總線型）的發貨期為參考值，如您需要了解樓宇供配電係統實訓裝置（LON總線型）的精確貨期，請與茂育的銷售人員聯係；

5、谘詢電話：如各采購單位對樓宇供配電係統實訓裝置（LON總線型）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關樓宇供配電係統實訓裝置（LON總線型）的技術谘詢。
