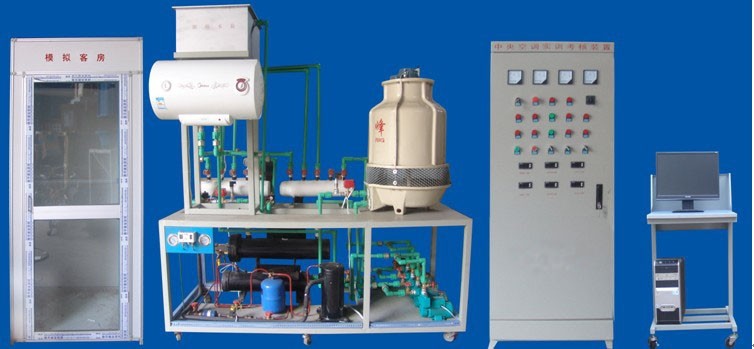

MY-88 現代建築暖通綜合實訓裝置

MY-88 現代建築暖通綜合實訓裝置-是根據職業教育課程改革和教材建設規劃的教學要求，本裝置將中央空調微型化，同時保持整個中央空調係統的完整性和合理性。設備能單獨演示中央空調夏天製冷、冬天製熱循環。適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控製、電氣技術應用、製冷空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《製冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
二、裝置特點：
1、控製器采用可編程控製器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強
2、控製平台有熱過載保護、過流保護、漏電保護、接地保護等多重保護機製
3、控製係統能體現真實的供水係統，有自動和手動控製兩種方式，當自動控製失效時，係統由手動控製方式運行
4、控製對象采用不鏽鋼、鋁型材等組成，保證不生鏽、不易老化；模擬現實生活中的大廳和房間，動力係統由專用水泵構成，其中2台冷卻水水泵、1台換熱水泵、2台冷凍水水泵，能夠實現給模擬大廳和模擬房間製冷和供暖的水係統循環。
三、技術參數:
1、輸入電源：三相五線～380V±10% 50Hz
2、製冷劑/用量：R22 2kg
3、風機盤管：350m3/h
4、外形尺寸：00cm×200cm×210cm
5、冷卻循環水泵：38L/min 揚程10米
6、冷凍循環水泵：38L/min 揚程10米
7、供熱循環水泵：38L/min 揚程10米
8、模擬鍋爐：功率：1500W 容量：60L
9、係統保護：具有高低壓力、過熱保護裝置
10、安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
四、裝置組成:
實訓裝置由電氣控製櫃、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1、電氣控製櫃：
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控製器、係統流程圖、執行部件工作指示、交流接觸器及熱保護器等控製元件。共分為三層鐵質麵板，最上麵層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控製器及係統流程圖，PLC控製器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件工作狀態指示燈等組成。最下麵層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控製回路以交流220V電壓為主。
2、實訓對象:
實訓對象采用不鏽鋼鋼架製成，係統由製冷機組、冷卻水係統、媒水水係統、供暖係統等組成。
1) 製冷機組：包括1台3匹旋轉式壓縮機、殼管式冷凝器、幹式蒸發器、儲液罐、內平衡式熱力膨脹閥、幹燥過濾器等組成，管路中還設有操作手閥、高低壓力控製器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察製冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，並套有保溫材料。
2) 冷卻水係統：包括1台3T玻璃鋼冷卻塔、2台冷卻水泵（1台常用、1台備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水係統：包括2台媒水水泵（1台常用、1台備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖係統：包括1台電加熱水器、1台換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3、模擬房間:　
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控製控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4.、模擬大廳:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控製控器、新風處理係統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5、 測量儀表:
1) 電氣控製櫃監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2) 製冷係統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控製器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3) 媒水水係統監測儀表參數：徑向壓力表量程0～0.16 Mpa
五、實訓項目：
1、中央空調的硬件設備的孰悉
2、中央空調的啟動、運行、調試技術的實訓
3、中央空調運行工作情況、運行參數檢測分析
4、中央空調控製原理的認識
5、PLC可編程控製器編程
6、數據采集技術的應用
7、組態技術應用
8、網絡技術的應用（遠程控製）
9、傳感器及變送器安裝和使用

友情提示：

1、設備驗收：各采購單位收貨時請檢查現代建築暖通綜合實訓裝置的貨品外觀，核實現代建築暖通綜合實訓裝置的數量及配件，拒收處於受損狀態的現代建築暖通綜合實訓裝置；

2、設備質保：红桃视频app將為各采購單位提供現代建築暖通綜合實訓裝置產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的現代建築暖通綜合實訓裝置選型錯誤或購買現代建築暖通綜合實訓裝置數量錯誤，造成現代建築暖通綜合實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對現代建築暖通綜合實訓裝置的發貨期為參考值，如您需要了解現代建築暖通綜合實訓裝置的精確貨期，請與茂育的銷售人員聯係；

5、谘詢電話：如各采購單位對現代建築暖通綜合實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關現代建築暖通綜合實訓裝置的技術谘詢。
