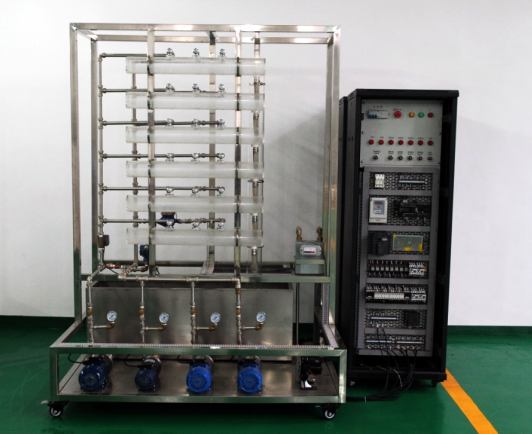

MYLYBP-1 變頻恒壓供水係統實訓平台

變頻恒壓供水係統實訓裝置-是集PLC、變頻調速、過程控製、工程組態技術於一體。它由六層住宅消防、生活供水係統（實物模型），控製平台兩大部分組成，包含了可編程控製器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備。控製平台采用PLC+變頻器的開放式控製結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平台。它是一款適合於大學及中、高職院校電氣自動化、樓宇自動化、建築電氣、智能建築等專業的綜合型實訓設備。
二、係統特點：
1、控製平台采用PLC+變頻器的開放式控製結構，提供組態軟件和PLC開發環境，可以讓學生自行設計控製方案，靈活性強。
2、控製平台有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控製等多重保護機製。
3、控製係統能模擬真實的給水係統，有自動控製和手動控製兩種控製方式，當自動控製失效時，係統由手動控製方式運行。
4、控製對象全部使用不鏽鋼和有機玻璃器件，保證不生鏽、不易老化；模擬六層大樓給水係統，具有有生活水係統和消防水係統兩種水路模型；動力係統由四台水泵構成，其中兩台常規變頻循環泵，一台休眠小泵，一台消防泵，能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統，能夠生動模擬大樓給排水係統的典型結構。
三、技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜5kVA
4、外形尺寸：控製對象模型1200mm×805mm×1590mm，控製櫃800mm×600mm×2000mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目：
1、控製屏結構認識與調試
2、單泵控製變頻恒壓供水
3、雙泵切換變頻恒壓供水
4、生活水係統靜態壓力控製
5、生活水係統動態壓力控製
6、生活水係統的分時控製
7、夜間休眠模式下的供水
8、消防狀態控製
9、綜合控製係統
五、基本配置：
1、電源控製櫃（標準機櫃）
(1)交流電源（帶有過流保護）：單相交流電 220V 50Hz
三相交流電 380V 50Hz
(2)三相電源指示燈
(3)三相電源指示儀表
2、PLC
PLC采用歐姆龍CP係列控製器，采用HostLink通訊協議，提供了PLC開發環境，可以讓學生自行設計控製方案。
(1)生活供水管網的恒壓供水
(2)可實現以天為周期的定時控製壓力控製，以適應供水壓力變化的需求
(3)夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
(4)火警狀態，可自動啟動消防泵，完成消防模式下的恒壓供水
(5)可實現帶上位機係統的PID控製
3、手動控製裝置
控製係統采用手動控製和自動控製兩種控製方式，手動控製器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1)在自動控製器失效的狀態下，手動控製係統可以保證係統的可靠運行
(2)在係統投入自動控製前，可用手動控製器檢驗動力線路和動力設備的運行工況，可靠保護PLC和變頻器設備
4、恒壓供水模型
供水模型全部使用不鏽鋼和有機玻璃器件，保證不生鏽、不易老化；模擬六層大樓給水係統，具有有生活水係統和消防水係統兩種水路模型；動力係統由四台水泵構成，其中兩台常規變頻循環泵，一台休眠小泵，一台消防泵，能夠模擬常規生活供水係統、消防供水係統和夜間小流量供水係統，能生動模擬大樓給排水係統的典型結構
5、監控軟件
配備監控係統軟件,可以實現對供水過程的全監控。實現控製係統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界麵。

友情提示：
1、設備驗收：各采購單位收貨時請檢查變頻恒壓供水係統實訓裝置的貨品外觀，核實變頻恒壓供水係統實訓裝置的數量及配件，拒收處於受損狀態的變頻恒壓供水係統實訓裝置；
2、設備質保：红桃视频app將為各采購單位提供變頻恒壓供水係統實訓裝置指導書和質保期，在質保範圍內提供對變頻恒壓供水係統實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的變頻恒壓供水係統實訓裝置選型錯誤或變頻恒壓供水係統實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對變頻恒壓供水係統實訓裝置的發貨期為參考值，如您需要了解變頻恒壓供水係統實訓裝置的精確貨期，請與上海红桃视频app（yù）公司的銷售人員聯係；
5、谘詢電話：如各采購單位對變頻恒壓供水係統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變頻恒壓供水係統實訓裝置的技術谘詢；
