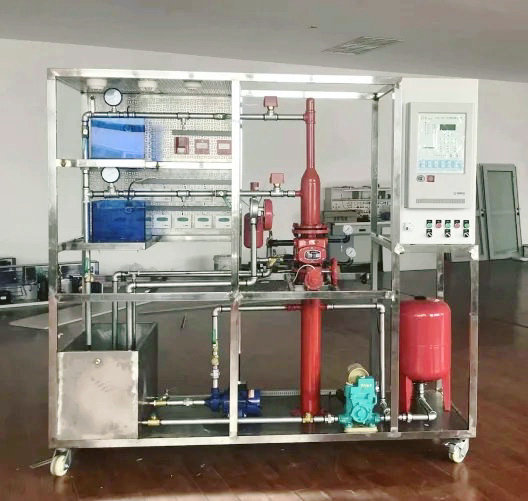

MY-51D智能消防滅火係統實訓裝置

智能消防係統實訓裝置-依據建築消防設計規範進行標準設計該係統具有消防控製聯動中心、消防噴水滅火係統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解，噴淋係統與聯動動控製中心係統實現聯網控製，探測器與聯動中心聯接實現手自動控製；完全實現現智能化大樓設計，掌握建築物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控製中心的聯動操作與設置，可與廣播電話中心的控製與操作設置，了解現代建築消防聯動設備係統原理和調試，熟悉消防的控製原理和工作過程。它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。
二、係統特點：
1、具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵
2、本身自帶控製器，可實現本地控製，也可實現消防報警聯動控製
3、模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用知名設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證
6、單片機采集係統
三、基本配置及參數：
1、噴淋滅火係統配置
2、模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化，模擬兩層大樓噴淋滅火係統；模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火係統的典型結構。
3、噴淋水泵：數量1台功率 750W 揚程：30米流量:8立方米/小時
4、高位水泵模擬氣壓罐：數量1台容積50升，功率 750W揚程：30米，0.3MP
5、濕式報警閥：數量1台口徑：Ф100mm額定工作壓力1.2MPa
6、玻璃球噴頭：數量6個68℃溫級
7、水流指示器：數量2個靈敏度15L-37.5L/min
8、感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
9、感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
10、電源控製屏：
提供交流電源：單相交流電220V 50Hz，帶有過流保護
11、火災報警控製器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控製器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用於同火災顯示盤、設備操作盤、滅火控製盤進行通訊，可接16台火災顯示盤；2台設備操作盤；4台（8區）滅火控製盤
5、探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控製模塊輸入模塊
主要用於壓力開關等信號檢測，控製模塊主要用於控製排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控製，接線部分簡潔方便，輕鬆實現啟停回答功能；
(2)兩種輸出控製方式可供選擇，電平輸出和脈衝輸出。
8、手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控製器發出火警信號。
9、消防栓按鈕
火災時按下壓片控製器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，複位時，滑下滑動蓋，按下複位按鈕。
10、聲光報警器、警鈴
現場發生火災接到控製信號後，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
三、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜3000kVA
4、外形尺寸：2200mm×680mm×2000mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目：
1、係統結構與設備認識
2、噴淋滅火係統仿真軟件安裝與使用
3、噴淋滅火係統伺應狀態操作
4、噴淋滅火係統調試
5、火災探測與火災報警
6、噴淋滅火操作
7、噴淋滅火監控軟件安裝與使用
8、噴淋係統係統綜合操作訓練
9、消防噴水手自動控製的實訓
10、消防係統模塊的作用與聯接
11、火災真實演示實訓
12、噴淋滅火係統與消防報警係統聯動
13、消防聯動動主機的設置
14、消防聯動主機的聯動編程
15、消防探測器的便用與編碼
五、係統配置單：

序號	產品名稱	主要參數	數量
1	等離子煙感探測器	工作電壓：DC18-24v 報警電流20mA	1個
2	等離子溫感探測器	工作電壓DC18-24v報警電流20mA	1個
3	短路隔離器		1個
4	手動按鈕	工作電壓DC18-24v報警電流20mA 動作電流600UA	1個
5	智能化控製主機		1台
6	超大鈴聲警鈴	24V-30V	1個
7	聲光報警器	工作電壓 16-28V啟動電流：3.0MA	1個
8	警燈	DC24V	1個
9	繼電器		2套
10	排風機		1個
11	閉式噴頭	四分口徑	1隻
12	隱蔽噴頭	四分口徑	1隻
13	水流指示器	一寸口徑	1隻
14	信號閥	110蘭式	1個
15	水箱	700500400	1隻
16	高位模擬水泵	電壓AC220V;750W	1隻
17	水位浮球閥	6分口徑	1隻
18	壓力表	0-0-6MP	3隻
19	消防泵	電壓AC220V;750W	1台
20	不鏽鋼機架	22007002000mm	一台
21	水管套件	彎頭，直能，水管，外絲，球閥，等	1套
22	噴水觀察室	250*350mm	2間
