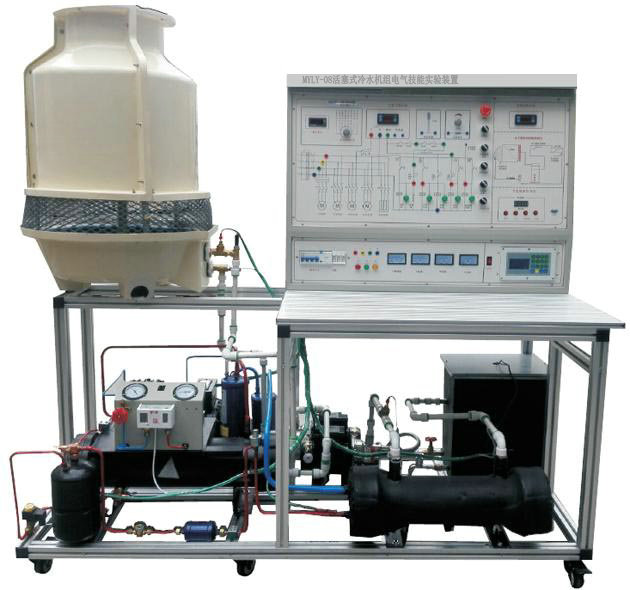

MYLY-08活塞式冷水機組電氣技能實驗裝置

活塞式冷水機組電氣技能實驗裝置-有製冷管路設備及冷水機組，配各種電路原理圖實訓板，並將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行製冷電路的接線實訓、製冷回路相關指示數據的分析、製冷回路常見故障分析等。冰水機組的空調電氣控製線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，並任意設置故障點。
適用於技工院校、職業學校作為製冷基本技能的實訓。
二、裝置特點：
1、實訓裝置直觀展示了冷水機組的係統結構、工作原理，可以清楚的觀測到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2、實訓櫃集冷水機組係統和一體，係統真實完整,結構清晰、緊湊，與空調製冷係統、電氣係統一致。
3、係統采用真實的製冷機組（壓縮機、幹式蒸發器，風冷式冷凝器，水泵等與實際裝置接軌。
4、裝置設有係統電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。
三、主要技術參數：
1. 輸入電源：AC240V±5% 50Hz
2、裝置容量：<1KVA
3、環境溫度：-5℃~40℃
4、相對濕度：≤90%（25℃）
5、外形尺寸：1700×600×1200mm
6、製冷劑類型：R12
四、裝置組成：
1、冷水製冷係統實訓台提供3匹製半封閉式製冷冷壓縮機、蒸發器（水冷蒸發器）、冷凝風扇、、過濾器。液視鏡，冷水水箱。製水泵組成
1）交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
2）交流電流表3隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
3）溫度表1隻：采用PT100傳感器，6個，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
4）真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。
5）水冷蒸發器一個:為幹式蒸發器,出水口1寸，進水口1寸
6）製冷水泵一隻:220W/220W離心式製冷專用水泵
7）水冷凝器一個:殼式,出水口1寸，進水口1寸
8）冷卻水泵一隻:550W/220W離心式製冷專用水泵
9）冷卻塔一個:玻璃結構，水流量3T
10）冷卻風機一個:軸流式220V,風量1800m?S，
11）水機控製器一個:3030(10）電子膨脹閥一個:4p
12）加熱器:3KW用於平衡製冷機組的冷量。
13）實訓台設計有獨立的故障設置係統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利於學員對實際電氣控製電路的了解及實際故障情況的熟悉。
2、製冷量調節控製裝置：
1）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
2）、軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：     3、係統特點/調試控製軟件：
1）、4路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
2）、閥的開度實時顯示：控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
3）、24路參數控製參數設置：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
4）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
5)、6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
6)、多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
7)、過冷/熱度控製範圍：2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
8)、製冷劑：適應R134AR22R410A等其它冷媒。
4、脫機手動設定
A）溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。

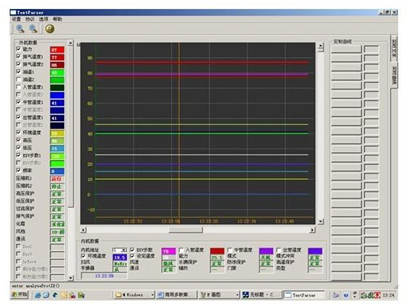

D）數碼管顯示器在線顯示開度和溫度以及故障代碼5) 曲線顯示界麵

五、實訓內容：
1、初級技工基本技能實訓
（1） 專用工具的操作
（2） 製冷係統管件焊接
（3） 製冷係統試壓及檢漏
（4） 製冷係統抽真空及充注製冷劑
2、中級技能實訓（設計、安裝、調試及檢修）
（1）冷水機組的係統電氣線路器件的認識和測量
（2）冷水機組電氣控製線路接線及係統運行
（3）冷水機組電氣控製線路接線及係統運行
（4）冷水機組修實訓及故障分析
（5）冷水機組熱泵電氣電路故障
（6）壓力控製保護係統故障）
六、配置清單：

序號	器材名稱	數量	單位
1	高低壓力保護器	1	個
2	半封閉壓縮機（3P）	1	個
3	幹式蒸發器3P	1	個
4	冷凝風機	1	個
5	膨脹閥2.4C	1	個
6	冷凝器(水冷)	1	個
7	儲液器3P	1	個
8	油液分離器3P	1	個
9	汽分離器3P	1	個
10	製冷電磁閥3/8	1	個
11	冷水控製器010	1	個
12	漏電開關32A/4P	1	個
13	380V電壓表	3	個
14	電流表30A	1	個
15	按鈕	5	個
16	指示燈	5	個
17	急停開關	1	個
18	水箱控製器010	1	套
19	交流接觸器	4	個
20	水泵240W/1.8L	2	個
21	製冷劑量流量控製係統	1	套
22	膨脹閥	1	套
23	製冷劑量流量控製係統軟件	1	套
24	通信線	1	套
25	DN15流量開關（霍爾）	2	套
26	加熱器3KW/220V	1	套
27	壓力表	2	套
28	A3連接線	2	套
29	10K傳感器	8	套
30	小超人電動機綜合保護器	1	個
31	延時繼電器220V/100s	3	個
32	考核係統	1	套



---
