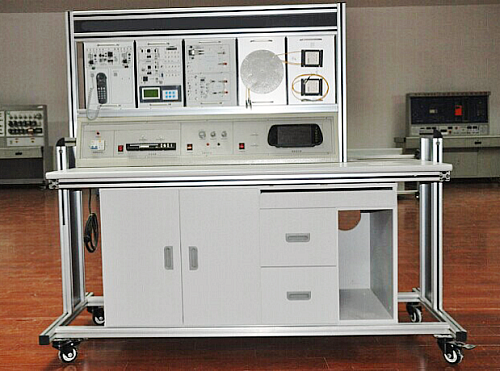

MY-57B光纖通信實訓裝置

光纖通信實訓裝置-簡介：
設備有很強的信道編碼實驗：CMI、5B1C、5B6B、加擾解擾等線路編碼功能；增強了複接解複接功能、信令功能、係統性實驗功能，在信令的支持下能完成平台間的電話呼叫接續係統實驗；增加了液晶鍵盤控製，取代原有的接插件；光輸入、輸出接口均設計朝外，方便連接其它光器件；留有硬件擴展接口，可選配LED或LD性能測試模塊，具有無光告警、自動功率控製APC等功能。實驗平台布局美觀、結構緊湊、並附有機玻璃保護。
實訓裝置采用台式結構，設計合理，光通信部分由數字終端、控製終端、光收發信機終端、光纜絞盤、光無源器件終端和模擬光傳輸視頻係統終端六大部分組成。
適合各大院校光通信專業的專科生、本科生、研究生以及教師和相關的科研技術人員使用。
二、部件說明：
1、220V過壓和漏電保護裝置，實訓台工作電壓為：＋5V、－5V、＋12V、－12V。
2、實驗用低速1310波長光收發端機一個，數據速率可以是直流DC到5MHZ數據信號，很方便20MHZ示波器觀測。波長為1550的激光器（探測器）單模光纖性能測試模塊。
3、內置誤碼測試儀功能，無需外配誤碼儀（測光檢測機靈敏度）。
4、留有外置誤碼測試儀測試接口
5、留有計算機數據傳輸9針串口和數字圖像光纖傳輸USB接口電路。
6、模擬/數字電話光纖傳輸，帶完整的電話呼叫接續功能。
7、帶有標準E1接口，線路時鍾可編程（從1個時隙至32個時隙即64KHZ---2048KHZ可編程）。
8、數字信號產生及碼型變換和同步時鍾均由CPLD可編程器件實現，性能穩定。
9、有CMI、5B1C、5B6B碼型實驗。
10、具有擾碼解碼功能。
11、留有硬件升級接口，可選配配半導體LED（850nm）+多模光傳輸模塊。
12、具有模擬圖像光纖傳輸功能，DVD視頻信號，攝像頭.監視器。
13、帶有計算機接口（RS232）。
14、采用液晶鍵盤顯示管理實驗參數，取代原有的接插件，實驗方便直觀。
15、發端、收端的電部分功能靈活，可根據學校要求進行功能升級。
16、光端機的光輸入、輸出接口都由尾纖、法蘭引出，有效的防止實驗操作時對光端機的物理損傷。
17、平台上的電信號、光信號接口均對外開放，實驗者可自行連接電信號、光信號，構建各種方式的通信係統，增加了實驗者的動手機會，加強了實驗的參與性。
18、整板采用有機玻璃覆蓋保護，便於實驗室管理。
19、平台上有CPLD、MS-51單片機、電話呼叫係統、液晶鍵盤、計算機串口、USB接口等資源，滿足學生的軟硬件的二次開發需求。
三、技術參數：
（1）1310nm光傳輸係統采用激光器和探測器組件獨立組成，非采用光收發一體機形式，對學生掌握光傳輸的電---光、光----電原理有很大作用。
(2) 采用整板設計，各光傳輸外圍模塊獨立，關鍵器件用玻璃罩保護，貼片工藝，對稱結構。
(3) 同時具備1310nm、1550nm波長2個獨立的光發、光收單元，實驗內容靈活、豐富，能夠在1台實驗箱裏完成WDM實驗。
(4) 具有CMI、5B6B、5B1P、HDB3等編譯碼模塊和擾碼/解擾碼模塊。
(5) 采用大規模FPGA平台，包含大量二次開發實驗。
(6) 包含模擬、數字、計算機數據、圖像、語音等信號光纖傳輸通道。
(7) 具備多機組網通信功能，多台實驗設備之間可以通過光纖連接組成環網。
(8) 交直流電源。
輸入：AC：220V±10% 50±5Hz
(10) 模擬信號源
正弦波：1KHz、2KHz，幅度0－5V連續可調；
三角波：1KHz、2KHz，幅度0－5V連續可調。
(11) 數字信號源
方波：頻率為2.048MHz，256KHz，64KHz，可設；
基帶信號：速率為2.048Mbps，256Kbps，64Kbps的24位數字信號（可任意設置）。
(12) 光發收模塊
1310 nm光發模塊：工作速率≤155Mbps，中心波長1310 ±20nm，光譜寬度≤5 nm，工作電流≤35mA，輸出功率0.2~0.6mW，光纖特性：單模FC型接口。
1310 nm光收模塊：高響應度InGaAs平麵結構PIN探測器，工作波長1100-1650nm，輸入光功率≤3dBm，3dB帶寬2GHz，響應時間可到0.5ns，光纖特性：單模FC型接口。
1550 nm光發模塊：工作速率≤2.5Gbps，中心波長1550 ±20nm，光譜寬度≤5 nm，工作電流≤35mA，輸出功率≤500μW，光接口：FC型。
1550 nm光收模塊：高響應度InGaAs平麵結構PIN探測器，工作波長1100-1650nm，輸入光功率≤3dBm，3dB帶寬2GHz，響應時間可到0.5ns，光接口：FC型。
五、實訓裝置係統
1、數字終端係統
2、控製終端係統
3、光收發信機終端係統
4、光纜絞盤
5、光無源器件終端（光衰減器、光波分複用器、分光器、合光器等）
6、模擬光傳輸視頻係統（DVD 監視器）
四、實驗項目：
第一章光纖通信認知實驗
實驗1 光纖、光纜的識別實驗
實驗2 電光、光電轉換傳輸實驗
第二章光發射端機指標測試實驗
實驗1 數字光發端機的平均光功率測量
實驗2 數字光發端機的消光比測量
實驗3 半導體LD光源的P-I曲線繪製實驗
實驗4 自動光功率控製（APC）測試
第三章常用光無源器件測試實驗
實驗1 光纖活動連接器
實驗2 光衰減器的性能指標測量
第四章光接收端機指標測試實驗
實驗1 數字光收端機的靈敏度測量
實驗2 數字光收端機的動態範圍測量
第五章電信號傳輸編譯碼原理實驗
實驗1 AMI/HDB3編碼原理實驗
第六章光傳輸線路編譯碼實驗
實驗1 CMI編譯碼原理及光傳輸實驗
實驗2 5B6B編碼原理及光傳輸實驗
實驗3 5B1P/1C編碼原理及光傳輸實驗
實驗4 加擾、解擾原理及光傳輸實驗
實驗5 光纖信道眼圖觀察
第七章光纖傳輸係統綜合實驗
實驗1 模擬/數字電話光纖傳輸係統實驗
實驗2 計算機數據光纖傳輸係統實驗
實驗3 數字圖像光纖傳輸係統實驗
實驗4 數字時分複接係統光通信實驗
實驗5 E1數據光傳輸實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查光纖通信實訓裝置的貨品外觀，核實光纖通信實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供光纖通信實訓裝置產品說明書和質保期，在質保範圍內提供對光纖通信實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的光纖通信實訓裝置選型錯誤或設備購買數量錯誤，造成光纖通信實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對光纖通信實訓裝置的發貨期為參考值，如您需要了解光纖通信實訓裝置的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對光纖通信實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關光纖通信實訓裝置的技術谘詢；
