MYLY-31B建築電氣線路實訓考核裝置

建築電氣線路實訓考核裝置-是為中等職業學校、職業教育培訓機構研製的樓宇智能安防布線實訓考核設備，係統根據智能樓宇工程中安防布線係統的特點，針對對講門禁、室內安防、周邊防範、視頻監控、巡更等係統的安裝、布線與調試進行設計，強化學生對安防布線係統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
二、裝置結構與組成：
    本裝置采用模塊化設計，由建築模型、對講門禁子係統、室內安防子係統、周邊防範子係統、視頻監控子係統、巡更子係統等組成。

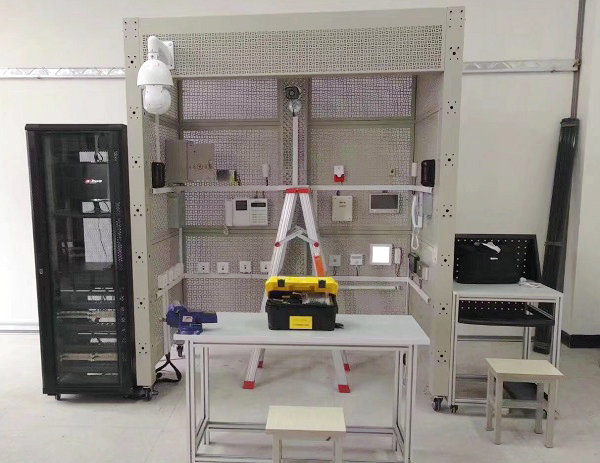

建築模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建築模型分為智能大樓（小區），實現智能小區對講門禁係統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
二、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、外型尺寸：2006mm×1003mm×2310mm
5、安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
三、實訓項目：
1、智能建築安防布線的實施
2、對講門禁係統安裝、接線與調試
3、室內安防與周界防範係統安裝、接線與調試
4、視頻監控係統安裝、接線與調試
5、巡更係統安裝與調試係統運行維護
三、基本配置：
1、設備配置清單

序號	器材名稱	器材規格或型號	數量	單位
1	建築模型	由鋁合金型材框架和安裝布線網孔板組成，2006mm×1003mm×2310mm，分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。	1	台
2	電腦桌	600mm×600mm×800mm（長×寬×高）	1	台
3	鋼凳	Φ300mm×450mm（圓×高）	1	把
4	鋁人字梯	900mm×250mm×1200mm（長×寬×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm（長×寬×高）	300	個
2、係統配置： 一、對講門禁係統
序號	設備名稱	設備型號(	單位	數量
1	管理中心機	ET-366G	台	1
2	歐式數碼彩色可視室外主機	ET-366D08-1-ID	台	1
3	電源箱	ET-366P	台	1
4	聯網器	ET-366W	台	1
5	多功能壁掛室內分機	ET-366M5-F	台	1
6	非可視壁掛室內分機	ET-366H2	台	1
7	層間分配器	ET-366FS2	台	1
8	非接觸卡 ID	通用型	張	1
9	電插鎖	通用型	隻	1
二、安防係統
序號	設備名稱	設備型號	單位	數量
1	8防區報警主機	238	個	1
2	煙霧探測器	LH-201	個	1
3	溫感探測器	LH-94	個	1
4	門磁開關	HO-03	隻	1
5	家用緊急求助按鈕	HO-01	隻	1
6	紅外探測器	LH-902B	隻	1
7	紅外幕簾探測器	LH-901B	隻	1
8	燃氣探測器	LH-88	隻	1
9	主動紅外對射報警器	ABT-60	隻	1
10	聲光報警器	HC-103	隻	1
三、視頻監控係統
序號	設備名稱	設備型號	單位	數量
1	高速球雲台攝像機	SW-CW860SY	台	1
2	彩色槍型攝像機	SW-720A	台	1
3	紅外攝像機	SW-631D2A	台	1
5	矩陣主機	ACES-8608	台	1
6	矩陣控製鍵盤	ACES-8603	台	1
7	19寸彩色顯示器	AOC-19	台	1
8	17寸液晶監視器		台	1
9	硬盤錄像機	海康威視DS-7808	台	1
10	硬盤	500G	隻	1
11	安防控製箱	AC24V、DC12V/5A、DC18V/1.5A	台	1
12	視頻線纜	SYV75-3	米	100
13	電源線	RVV2*0.5	米	100
四、巡更係統
序號	設備名稱	設備型號	單位	數量
1	巡更棒	H5	台	1
2	巡更信息點		台	5
3	人員信息卡		台	2
4	巡更通訊線		根	1
5	巡更管理軟件		套	1
3、工具及配件
序號	名稱	內容
1	工具	包含小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。	套	1
2	耗材配件	包含PVC線槽、BNC視頻接頭、SYV75-3視頻線、RVV2*0.5電源線等。	批	1

---
