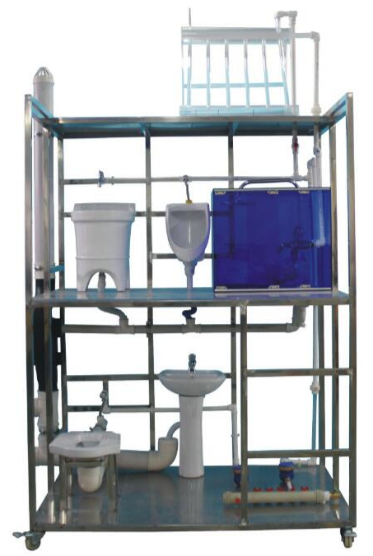

MYLY-102汙水排水係統實訓裝置

汙水排水係統實訓裝置-實訓功能：
1、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水係統的排水主立管演示，能了解蘇維托排水係統的組成、結構和原理。
3、關鍵部位采用透明管路，能看清管路中水流的走向。
4、展示了給排水係統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能真實演示。

二、技術指標：
1、外形尺寸： 1500 × 1000 × 2400mm
2、框架材料： 304 不鏽鋼
3、地板材料：鋼化玻璃
4、進水要求： 0.05MPa ～ 0.75MPa
5、安全保護：具有漏電自動保護裝置和接地保護
三、主要配置
辦公樓給水方式為普通給排水，給水入管入框架後立管至二層，在二層經水表後布水給拖布池、采用按鈕自閉式衝水閥的掛式小便器和小便槽，排水接至本層排水橫管後再入立管。
住宅樓給水方式為一戶一表式，給水入管設水表井，上麵設分水器，各分戶管設置閥門和水表（按 6 戶計），一層立管 6 根，至二層立管 5 根，二層布水管以上為四根 , 一層由左至右衛生器具分別為：附帶存水彎自閉閥式衝水的蹲便器、存水彎的立式麵盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂的透明太陽能管，並裝有太陽能模型），按實際工程連接入排水橫管後連入辦公樓排水立管，再匯合集中排出。

友情提示：
1、設備驗收：各采購單位收貨時請檢查汙水排水係統實訓裝置的貨品外觀，核實本裝置的數量及配件，拒收處於受損狀態的汙水排水係統實訓裝置；

2、設備質保：红桃视频app將為各采購單位提供汙水排水係統實訓裝置產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對汙水排水係統實訓裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的汙水排水係統實訓裝置選型錯誤或購買本裝置數量錯誤，造成汙水排水係統實訓裝置的退換貨要求，將不被接受；

4、設備貨期：汙水排水係統實訓裝置的發貨期為參考值，如您需要了解汙水排水係統實訓裝置的精確貨期，請與红桃视频app的銷售人員聯係；

5、如各采購單位對汙水排水係統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汙水排水係統實訓裝置的技術谘詢。
