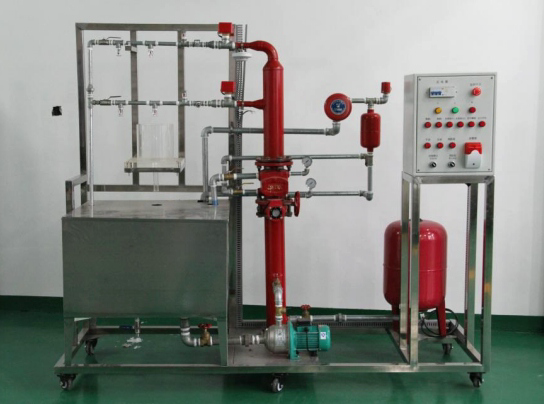

MY-54B噴淋滅火係統實訓裝置

噴淋滅火係統實訓裝置-產品概述：
本裝置主要依據《自動噴水滅火係統設計規範》相關標準設計,該係統具有噴水滅火係統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解，掌握建築物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火係統的控製原理和工作過程。它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。
二、產品特點：
1、具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵
2、本身自帶控製器，可實現本地控製，也可實現消防報警聯動控製
3、模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證
三、技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜4kVA
4、外形尺寸：2170mm×720mm×1808mm
5、安全保護：具有漏電自動保護裝置
四、實訓項目：
1、係統結構與設備認識
2、噴淋滅火係統仿真軟件安裝與使用
3、噴淋滅火係統伺應狀態操作
4、噴淋滅火係統調試
5、火災探測與火災報警
6、噴淋滅火操作
7、噴淋滅火監控軟件安裝與使用
8、噴淋係統係統綜合操作訓練
9、噴淋滅火係統與消防報警係統聯動（選做）
五、基本配置
1. 豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌麵為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個櫃門，可用於放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便於移動和固定，有利於實訓室布局。
2. 滅火控製櫃
(1) 滅火控製器
滅火控製器使用PLC作為主控製器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，並在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控製和聯動控製切換功能
(2) 滅火控製櫃
滅火控製櫃由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控製裝置等部分組成，可以完成噴淋滅火係統的電源控製、狀態指示、火災報警、自動滅火、手動滅火控製等功能，同時具有聯動控製接口，可以接受其它消防報警係統的聯動控製信號（如消防自動報警係統實訓裝置）。
3. 噴淋滅火係統模型
模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化，可以模擬兩層大樓噴淋滅火係統；模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火係統的典型結構。
噴淋水泵：數量1台   功率 550W    揚程：30米流量:8立方米/小時
氣壓罐：數量1台    容積50升
濕式報警閥：數量1台口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量至少6個   68℃溫級
水流指示器：數量至少2個靈敏度15L-37.5L/min
感煙探測器：2個
上述消防類設備全部全部通過國家強製性產品認證。
4. 監控軟件
配備監控係統軟件,可以實現對供水過程的全監控。

友情提示：
1、設備驗收：各采購單位收貨時請檢查噴淋滅火係統實訓裝置的貨品外觀，核實的噴淋滅火係統實訓裝置及配件，拒收處於受損狀態的噴淋滅火係統實訓裝置；

2、設備質保：红桃视频app將為各采購單位提供噴淋滅火係統實訓裝置說明書，在質保範圍內提供對噴淋滅火係統實訓裝置的免費維修，超出條件承諾時提供對噴淋滅火係統實訓裝置的有償維修；

3、設備退換貨：各采購單位單方麵原因導致噴淋滅火係統實訓裝置的選型錯誤或購置噴淋滅火係統實訓裝置數量錯誤，造成噴淋滅火係統實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對噴淋滅火係統實訓裝置的發貨期為參考值，如您需要了解噴淋滅火係統實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；

5、谘詢電話：如各采購單位對噴淋滅火係統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關噴淋滅火係統實訓裝置的技術谘詢。
