MY-512E物業工程空調實訓考核裝置

一、產品概述：
   物業工程空調實訓考核裝置適合職業院校、中職業學校及物業培訓學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。



二、特 點：
（1）中央空調係統實訓平台 是根據目前國內建築電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節係統的工作過程。
綜合性；采用國內先進的二次回風係統，在同一台實驗台上完整的完成不同製冷係統工況
工程化；數字輸入輸出模塊整套控製係統大部分采用工業現場實際應用部件,水閥調節采用4-20MA電流輸入型PDI調節方式，控製冷凍水流量。
 開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個係統工    作原理
安全保護；裝置設有強電漏電係統裝置
（2）實用性強 控製器采用市場上廣泛應用的DDC控製器及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。

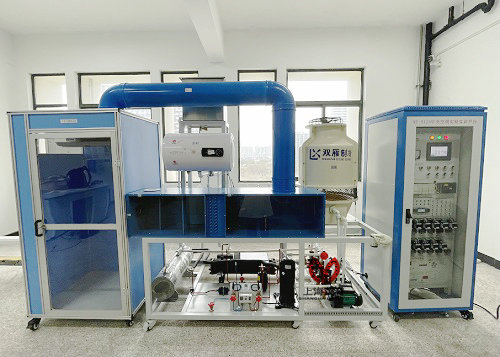

（3）直觀性強 實訓裝置直觀展示了中央空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有係統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個係統的實時工作狀態一目了然；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
（4）綜合性強 整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，滿足對實訓的要求。
（5）中央空調製冷、製熱循環輸送管路：用最新型色鋁塑管以及銅件連接,並標有明顯的走向標誌。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。
（6）帶電腦串行接口,組成智能化測試裝置：係統的控製軟件采用全漢化菜單式操作。測溫器是高精度的熱電鍋,自A/D摸數轉換器轉換成數字信號,經Rs232電腦接口輸出,在電腦安置相關程序之後,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。
（7）製冷量調節控製裝置：
1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
2）、軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
8）、係統特點：
A）、4路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
B）、閥的開度實時顯示：控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
C）、24路參數控製參數設置：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
D）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F)、多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)、過冷/熱度控製範圍：2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
H)、製冷劑：適應R134AR22R410A等其它冷媒
9）脫機手動設定
A）溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
三、技術參數：
1、電源：三相五線 AC 380 V±10%  50Hz；
2、最大供冷量：7.5kW；
3、最大輸入總功率：6.5kW；
4、製冷額定功率：7.5.kW；
5、最大堵轉電流：50A；
6、製熱額定功率：2.0kW；
7、額定輸入電流：7A；
8、循環風量：700m3/h；
9、製冷劑：R22；
10、漏電動作電流：≤30mA；
11、噪聲：35－40dB（A）；
12、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
四、裝置的配置：
1、控製器係統配置：
控製係統由可編程控製器、數據采集、力控組態軟件等組成。控製器采用一台DDC控製器采集模塊。係統具有手動和自動兩種控製方法控製，並且可通過上位機力控軟件監測係統運行工況，即係統中製冷狀態、製熱狀態、溫度大小、設備運行狀態等情況。通過模擬量模塊采集溫度等相關係統參數對整個係統進行自控。通過對控製程序編輯，可改變係統的控製過程。組態軟件借助於Windows /XP多任務環境，是本係統的管理與調度的中心，實現對整個係統的集中管理、以及對整個樓宇的被控設備進行監測、調度、管理，實現設備的聯動控製。在不接對象時，還能完成中央空調電氣係統排故實訓。
2、控製櫃：

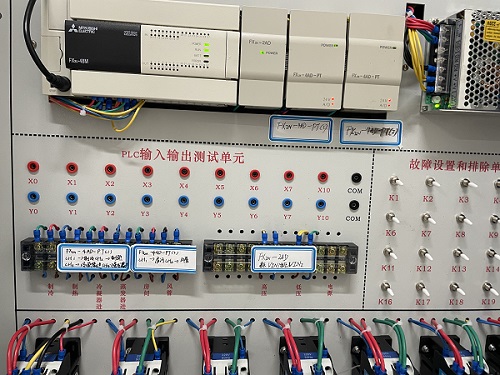

鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及數字控製主機單元
3、主機參數：
1).電壓+24V
2).AI模擬量輸入輸出點：12個
3).AO模擬量輸出輸出點：5個
4).DI數字量輸入點：8個
5).DO數字量輸入點：8個
4).數字控製器點表

序號	AI	AO	DI	DO
1	冷卻水供水溫度10K	水閥流量調節	壓縮機狀態
2	蒸發器溫度10K		冷凍水泵狀態	冷凍水泵啟停
3	高壓0-5V		冷卻水泵狀態	冷卻水泵啟停
4	低壓0-5V		冷卻風機狀態	冷卻風機啟停
5	鍋爐出水10K		製熱水泵狀態	製熱水泵啟停
6	管道送風溫度4-20MA		鍋爐狀態	鍋爐啟停
7	管道回風溫度4-20MA		送風機狀態	送風機啟停
8	管道送風濕度4-20MA		本地/遠控
9	管道回風濕度4-20MA
10	水調節閥回饋4-20MA
11	過濾網壓差開關（常開閉合報警）
12	水流量開關（常閉，開路報警）

5）交流電源控製單元：
三相四線製AC 380V電源供電，並設有漏電保護器控製控製屏總電源。
6）測量儀表
1）電源電壓指示單元：提供1隻交流電壓表和1隻交流電流表，用於測量係統電網電壓與測量壓縮機、冷卻水泵、冷凍水泵工作電流。製冷係統壓力檢測單元：
2）提供2隻0-5V電壓型壓力傳感器和1隻雙組壓力控製器，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用
7）該裝置可實現手動控製和計算機控製兩種控製方式：
A手動控製按鈕在控製櫃的門上，這些控製按鈕接入到DDC各個相應的輸入變量上，可直接對整個中央空調進行控製；
B計算機控製則采用組態技術建立計算機與模塊之間的穩定通訊，從而控製整個中央空調，並實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控製
8）係統原理圖：
為了能更 好的掌握中央空調的控製和係統原理，控製麵板上畫有製冷係統流程圖，並配有對對應的相關器件工作指示燈，開啟或關閉對應的部件時，相應的狀態指示燈亮或關閉
9）控製櫃配置表：

編號	名稱	單位	數量
1	配電控製櫃，網絡式機櫃	套	1	1800*700*700MM,采用藍色框架結構，白色為搭配色，前後開門，方便實訓操作，前門采用玻璃裝飾，美觀大方
2	三相4P帶漏電開關	隻		32A
3	三相保險	台	1	32A
4	450V電流表，30A電流表	個	1	6L2
5	按鈕	套	7	自鎖不帶燈
6	開關電源:為控製係統提供電源	套	1	Q100.:提供+24V.+5V
7	中間繼電器	套	7	24V
8	交流接觸器	套	11	220V
9	12位接線端子	套	2
10	3位接線端子	隻	11
11	本地/遠控動旋鈕開關	隻	1	一組常開，一組常閉
12	通信線模塊	隻	1	與DDC配套
13	製熱水泵	個	1
14	中央空調控製實訓軟件	套	1
15	實驗操作指導書	套	1
16	10K傳感器	隻	3
17	數字量模塊	台	1	1).電壓+24V 2).AI模擬量輸入輸出點：12個 3).AO模擬量輸出輸出點：5個 4).DI數字量輸入點：8個 5).DO數字量輸入點：8個
18	4-20MA溫度傳感器	個	2
19	4-20M濕度傳感器	個	2
20	壓力變送器，0-5V	隻	2
22	可移動式學生終端計算機台架	套	1	（鋼木結構≥ 材500×550×900 mm）
23	係統 流程圖	套	1
24	中央空調初效過濾網	個	1	370*340*20MM
25	風壓差開關	個	1	3點開關型或者0-10V(100KP)
26	流量開關	個	個	3點開關型或者0-10V/DN15
27	流量調節閥	個	1	4-20MA，時間45S,帶有反饋信號，手動可調開度

10）中央空調實訓考核裝置采用3匹水冷機組：
為整機係統提供冷源，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與數字控製器進行通信，從而控製整個空調的運行，也可通過網絡實現遠程控製。空調的運行參數由傳感器及變送器進行采集，並通過A/D模塊轉換後送入數字控製器中，再由數字控製器送到計算機中進行實時顯示監控。
11）冷水機配置表

編號	名稱	單位	數量
1	壓縮機（3P）	台	1	渦旋壓縮機，在同等功率下渦旋壓縮機能提供更大的製冷壓縮比
2	蒸發器，幹式3P	隻	1	304不鏽鋼，內部采用19MM不鏽鋼管作為蒸發器，克服了個別地區水的酸堿比重較高，容易損壞蒸發器（銅一般3年就損壞）
3	模擬鍋爐	台	1	40L
4	儲液器2P	個	1
5	水冷凝器	套	1	304不鏽鋼，內部采用19MM不鏽鋼管作為蒸發器，克服了個別地區水的酸堿比重較高，容易損壞蒸發器（銅一般3年就損壞）
6	3T冷卻水塔	套	1
7	冷卻風機	個	1	軸流FN吸風式－220/300MM
8	熱力膨脹閥	隻	1	丹佛斯進口
9
10	手閥	隻	4	包含：，1隻加液閥，1個截止閥，2隻高低壓傳感器截止閥
11	角閥		2	2隻製冷劑回收閥
12	高低壓表	隻	2
13	冷卻閥門	個	4	采用黃銅升降閘閥，結構：多圈手輪式
14	冷卻水泵	隻	2	一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵

12）冷凍水係統 和製冷係統 ：
水係統是中央空調的神經末端係統 ，為終端用戶提供冷媒水和熱媒水，係統配置2台冷卻水泵（其中1台備用）、2台冷凍水泵，1台製熱水泵，，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控製整個空調的運行，也可通過網絡實現遠程控製。空調的運行參數由傳感器及變送器進行采集，並通過A/D模塊轉換後送入PLC中，再由PLC送到計算機中進行實時顯示監控。
13）冷水和製熱機配置表：

編號	名稱	單位	數量
1	分水器	套	1	一進4出：采用304不鏽鋼製作，設計有排水口，設備停止使用時可排出設備內的水
2	分水器配套閥門	個	5	采用黃銅升降閘閥，結構：多圈手輪式
2	集水器	套	1	一進4出：采用304不鏽鋼製作，設計有排水口，設備停止使用時可排出設備內的水
3	集水器配套閥門	個	5	采用黃銅升降閘閥，結構：多圈手輪式
2	不鏽鋼補水水箱400*300*350	套	1	不鏽鋼補水水箱400*300*350
5	製冷水泵	隻	2	一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵
6	製冷閥門	個	5	采用黃銅升降閘閥，結構：多圈手輪式
7	製冷水泵	隻	2	一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵
8	製熱閥門	個	2	采用黃銅升降閘閥，結構：多圈手輪式
9	製熱水泵	隻	1
10	管路			采用新型鋁塑管結構，：管子為雙層塑料中間采用0.1MM形鋁方式，耐用耐壓，可重複折裝
11	黃銅接頭	隻	80	接頭使用6分黃銅接頭，可重複拆裝不損壞。

14）中央空調末端係統：
由一個模擬房間，和一個組合式風櫃組成。模擬房間采用30*30工業標準鋁型材和雙麵烤漆木板結構，內部裝有和真實空調末端同樣的風機盤管，三級調速，由調整開關用戶自由調。組合式風櫃係統由回風口，新空氣混合風口，送風機，中央空調蒸發器，管道，電磁閥組成。
15）中央空調末端係統置表

編號	名稱	單位	數量
1	模擬客房	套	1	2000*900*800，鋁木結構裝有四個輪子，方便移動，門使用有機玻璃，提高實用性
2	房間風機盤管	套	1	F34   功能：三檔風速度調節
3	風速調整開關			86型
4	回風口	套	1
5	空氣混合風口	套	1	帶有調節功能
6	送風管道	套	1	PVC
7	組合式風櫃	套		采用PV板材製作，保溫效果好，不會結露，
8	送風機	個	1	300MM,風量2800/S
9	中央空調專業冷排	個	1	20平方
10	風管風閥	個	1	3點開關型或者0-10V

五、實訓內容：
1、認識中央空調的結構及設備的實訓；
2、中央空調啟動和停止的實訓；
3、中央空調的運行、調節操作實訓；
4、對DDC控製中央空調的運行工況及各運行參數進行檢測實訓；
5、對可編程控製器DDC進行高級編程及DDC的安裝接線調試進行實訓；
6、配套壓力、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓；
7、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
8、遠程控製實訓；
9、網絡的安裝及設置實訓；
10、傳感器及變送器安裝和使用實訓。
11、觸摸屏實訓
12、屏和數字通信使用

---
