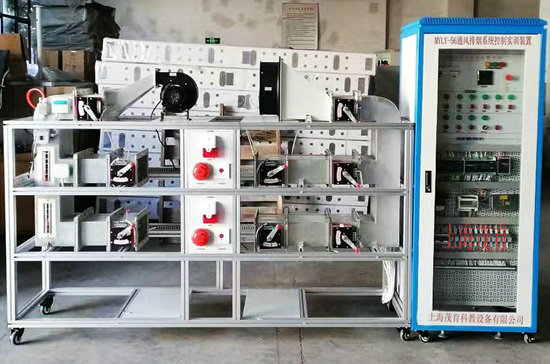

MYLY-56通風排煙係統控製實訓裝置

通風排煙係統實訓裝置-係統概述：
該實訓平台根據防煙排煙係統按照其控煙機理、分為防煙係統和排煙係統，設備設計為機械式加壓送風係統和機械式排煙係統。係統由模擬房間配備係統和排煙風機係統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控製係統組成。

二、係統功能：
1、通風排煙係統實訓裝置根據防煙排煙係統要求，按照其控煙機理、分為防煙係統和排煙係統，設備設計為機械式加壓送風係統和機械式排煙係統。
2、防煙排煙係統實訓裝置由模擬房間配備係統和排煙風機係統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控製係統組成）。
3、風係統的完整性：與實際中的通風係統、控製功能、保護功能、顯示功能完全一致。
4、係統與真實的通風排煙係統，風係處理係統原理相同，微型化展示了通風排煙係統的特點，結構及控製方法。
5、要求裝置可以直觀展示通風係統的係統結構、工作原理，便於教師的演示講解及學生對課本知識的理解掌握。裝置要求結構合理、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
6、通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
7、設有電流型漏電保護裝置
對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
三、技術指標要求
1、輸入電源：AC～380V±10% 50Hz。
2、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m。
3、裝置容量：＜3.8kVA。
4、係統整體尺寸：≤3000mm×700mm×1700mm。
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
6、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m。
7、教學同步動畫控製，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係。
四、主要配置及參數
係統主要由模擬房間配備係統、模擬通風排煙係統、鋁型材框架、控製櫃、實驗台智能控製模塊、同步軟件動畫、人機交互終端等組成。
1、模擬房間配備係統：由電動自動關門執行器，DC24V，控製開關，在火災發生時，按程序執行，自動開啟和關閉。
2、模擬通風排煙係統：由加壓送風機、加壓送風管道、排煙風機、自動排煙防火閥、280防火閥及70防火閥排煙口等組成，消防防排煙係統的工作原理是當消防控製中心收到火災信號時，聯動消防防排煙風機控製櫃啟動風機並打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
（1）加壓送風機采用多翼式離心風機。
（2）加壓送風管道采用不燃材料製作，加壓送風口用常閉式，采用手動或電動開啟控製方式。
（3）排煙風機采用軸流風機，能在280度條件下工作不小於30Min。
（4）排煙防火閥，安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
（5）280防火閥4套，由控製執行器、不燃材料製作而成。
（6）70防火閥排煙口4套，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態，火災時需要排煙時手動或電動打開。
（7）火災探測器、報警器及報警按鈕，用於火災工況下自動報警。
3、鋁型材框架，采用≥40mm×40mm的鋁型材，框架尺寸≤2400mm×600mm×1600mm。
4、控製櫃：
（1）內含總控模塊：采用工業管理終端與數字量模塊從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。內含電力控製係統、控製監控係統、接觸器、熱保護器等控製元件，麵板上麵有控製開關旋鈕、工作狀態指示燈及係統流程圖。
（2）繼電器模塊：安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對通風排煙實驗設備進行過程控製。
（3）儀表模塊：分別安裝了數字溫控儀表、電流表、電壓表等，用於監控、風機，執行元件的工作電流和電壓，監控出風口、回風口的溫度。包括：CO2、傳感器1個（24VDC4-20MA）、濕度傳感器 1個（24VDC4-20MA）、溫度傳感器1個（24VDC4-20MA）、煙霧傳感器。高精度煙霧濃度檢測采集模塊氣體變送器（24VDC4-20MA）。
（4）DDC數字量控製模塊2套：
16路AI輸入，6路DO輸入，8路DO輸出，模擬排煙係統的控製。
（5）控製櫃尺寸：≤800mm×700mm×1700mm。
5、實驗台智能控製模塊
本模塊可控製整機工作環境，確定係統的工作穩定，可保護學生實訓時的穩定和安全，關鍵時可切斷總電源。
（1）智能控製模塊可檢測、液晶顯示、監控裝置係統的交流電源的電壓，在測量過壓時，設備過載保護能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護。
（2）軟件平台：
電流、電壓、溫度、並通過CAN /GSM通訊上傳到監控主機或監控雲平台，監控主機或雲平台可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
（3）工作電源： 額定電壓AC220V，功耗正常監視狀態≤2W，報警狀態≤2.5W。
（4）監控報警過壓（115%），欠壓（80%）過流，電流（50~1000mA）。
（5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
（6）電流檢測通道：1路、電壓檢測通道：1路。
（7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A。
（8）通訊接口：通訊/GPRS通訊(選配)有效通訊距離≤1km。
（9）通過手機可下載APP軟件控製係統，或者電腦通過軟件監控。
（10）傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配置不同，多路溫度傳感器使用的是100K特性的熱敏電阻。
（11）功能顯示：可顯示電壓、電流、功率。
（12）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準。
 （13）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本。
五、實訓項目要求：
可開設但不限於以下實訓項目：
1、消防排煙係統的認識
2、消防防煙係統的認識
3、消防防類係統控製操作
4、消防排煙係統的手動操作
3、消防排煙係統的自動操作
4、消防排煙係統與操聯動中心的操作
5、消防排煙係統的聯動編程
6、消防防煙係統的聯動編程

---
