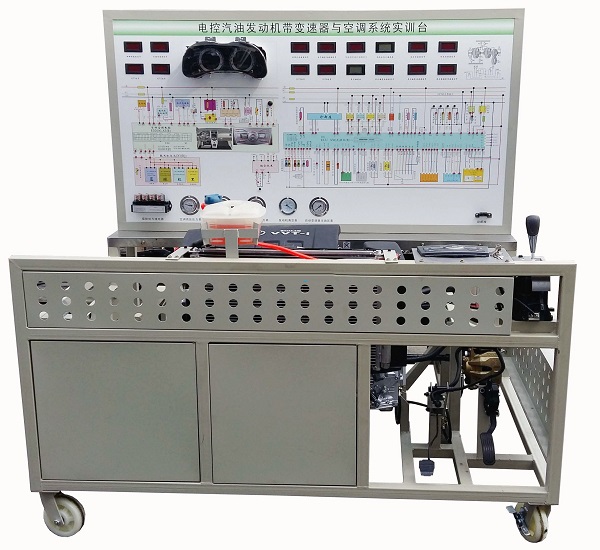

MYQ-10B電控發動機帶自動變速器與自動空調綜合實訓台

電控發動機帶自動變速器與空調綜合實訓台-采用卡羅拉係統為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作並做失速實驗、空調係統各項真實操作。可真實展示電控汽油發動機和自動變速器、空調係統組成結構和工作過程。
二、實訓台功能特點：
1、真實可運行的電控汽油發動機和自動變速器、空調係統，充分展示電控發動機與自動變速器、空調係統的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的UV噴繪彩色電路圖；學員可直觀對照電路圖和電控汽油發動機與自動變速器、空調係統實物，認識和分析控製係統的工作原理。
3、實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對電控係統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6、實訓台配備有油門控製裝置，可方便對發動機加速減速。
7、實訓台配備有製動係統(製動踏板、製動總泵、製動分泵、製動盤)，可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。
8、空調係統按照原車各項功能真實操作。
9、實訓台配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
10、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
11、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，正前方/兩側焊接圓形護手杆，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、工作電源：直流12V
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管尺寸：40*40*3mm
7、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：120*80mm
9、外形尺寸：1700*1000*1700mm
四、基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板(帶麵板櫃)	裝有各種檢測端子以及彩色噴繪電路圖	套	1
2	組合儀表	原車	套	1
3	發動機控製電腦(ECU)	原車	台	1
4	自動變速器控製電腦(ECU)	原車	台	1
5	診斷座	OBDⅡ	個	1
6	點火開關(帶識讀線圈)	原車	個	1
7	燃油壓力表	0-10kg/cm²	個	1
8	主油道壓力表	0-25kg/cm²	個	1
9	真空壓力表	0-76in.Hg	個	1
10	發動機總成(帶附件）		套	1
11	自動變速器總成		套	1
12	變速器檔杆總成	原車	套	1
13	燃油箱	10L	個	1
14	汽油泵(含汽油泵插頭)	原車	套	1
15	油門控製裝置	原車	套	1
16	進、排氣管(帶保護罩)	原車	套	1
17	製動係統總成		套	1
18	水箱(含不鏽保護罩)	原車	套	1
19	冷卻電子風扇	原車	個	2
20	蓄電池	12V/65AH	台	1
21	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器	套	1
22	保險絲盒	10路	個	1
23	電源總開關	50A	個	1
24	製動裝置及附件	原車	套	1
25	自動空調係統	原車	套	1
26	移動台架(帶自鎖腳輪)	170010001700mm	台	1
27	故障模擬與排除裝置		套	1
28	設備教師手冊		套	1
29	設備合格證、保修卡		套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查電控發動機帶自動變速器與自動空調綜合實訓台的貨品外觀，核實電控發動機帶自動變速器與自動空調綜合實訓台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供電控發動機帶自動變速器與自動空調綜合實訓台產品指導書和質保期，在質保範圍內提供對電控發動機帶自動變速器與自動空調綜合實訓台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的電控發動機帶自動變速器與自動空調綜合實訓台選型錯誤或電控發動機帶自動變速器與自動空調綜合實訓台購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對電控發動機帶自動變速器與自動空調綜合實訓台的發貨期為參考值，如您需要了解電控發動機帶自動變速器與自動空調綜合實訓台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對電控發動機帶自動變速器與自動空調綜合實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電控發動機帶自動變速器與自動空調綜合實訓台的技術谘詢；
