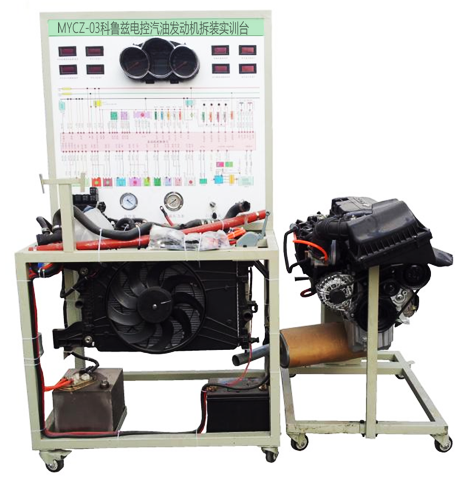

MYCZ-03科魯茲電控汽油發動機拆裝實訓台

科魯茲電控汽油發動機拆裝實訓台-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用電控汽油發動機總成(易於拆裝)的拆裝翻轉台架和運行檢測控製台兩部分組成。拆裝翻轉台架提供學員進行發動機拆卸和裝配實訓。裝配好發動機後與運行檢測控製台對接，可起動運行發動機，檢測發動機的裝配效果。通過發動機實訓台的演示，可清楚了解內部的結構與功能，便於學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生了解發動機起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、實訓台麵板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控製係統的工作原理；
2、實訓台由拆裝翻轉台架和運行檢測控製台兩部分組成。
拆裝翻轉台架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控製台由控製麵板、發動機電控單元、冷卻係統、供油係統、蓄電池等組成；
3、帶有減速機的拆裝翻轉台架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便於小零件、水及油的收集，做到三不落地；
運行檢測控製台架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉台架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4、實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；
5、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖，實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7、實訓台配備有電源總開關、飛輪防護罩等安裝保護裝置。
8、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
1、工作電源：直流12V
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：120*80mm
四、實訓台基本配置（每套）：

序號	名稱	規格型號		單位	數量
（一)運行檢測控製台1套
1	檢測控製麵板		裝有各種檢測端子以及彩色電路圖（9509004mm鋁塑板）	套	1
2	發動機控製電腦(ECU)		原車	套	1
3	組合儀表		原車	套	1
4	診斷座		原車	個	1
5	點火開關總成		原車	個	1
6	燃油壓力表		0-10kg/cm²	個	1
7	真空壓力表		0-76in.Hg	個	1
8	燃油箱		10L	個	1
9	汽油泵(含汽油泵插頭)		全新	套	1
10	水箱及附件		原車	套	1
11	冷卻電子風扇		12V，80W	個	2
12	蓄電池		12V 65Ah	台	1
13	繼電器		含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
14	對接線束		红桃视频app	套	1
15	保險絲盒		红桃视频app（yù）	個	1
16	電源總開關		50A	個	1
17	移動台架(帶自鎖腳輪裝置,麵板櫃與底座)		10007001750mm (長寬高）	台	1
18	故障模擬與排除裝置		红桃视频app	套	1
(二)拆裝翻轉台架1套
1	電控汽油發動機總成	原車，		套	1
2	進、排氣管	原車		套	1
3	三元催化器	帶全新消聲器		套	1
4	對接線束	红桃视频app配套		套	1
5	大麵積接油盆	約700×650×30mm(長×寬×深)		個	1
6	拆裝翻轉架(帶自鎖腳輪裝置)	約1300×600×800mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。		套	1
