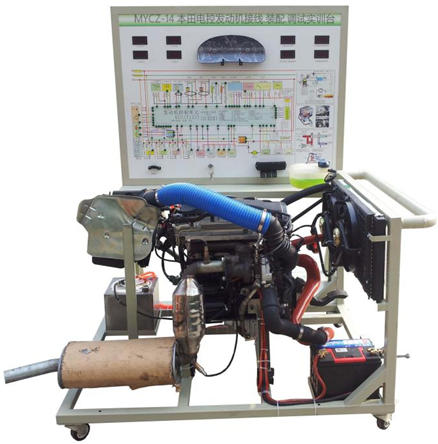

MYCZ-14本田電控發動機接線.裝配.調試實訓台

本田電控發動機接線.裝配.調試實訓台-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用電控汽油發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。通過發動機拆裝翻轉台的實訓，可清楚了解內部的結構與功能，便於學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的發動機總成（帶齊附件），學員動手進行發動機接線、裝配、調試實訓,發動機各工況正常。
2、實訓台由發動機總成及運行附件的固定台架和控製線路麵板台架兩部分組成。
3、麵板UV平板隻噴繪元器件圖標與端子標注號，學員對照附錄的電路圖、原理圖和發動機實物，進行發動機接線及連接冷卻係統；
4、發動機線路、冷卻水箱及水管接好、加注機油，操作點火開關發動機可運行；
5、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；
6、線路接好後，麵板上檢測端子可檢測各傳感器、執行器、控製單元端子腳的電信號，如電阻、電壓、電流、頻率信號等。
7、設備檢測麵板正前方底座上配有40cm的鋼製台麵，方便放置資料、檢測儀器等。
8、麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，連接好後可實時顯示發動機轉速等參數變化；
9、實訓台安裝有診斷座，連接好線路後可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
10、實訓台配備有電源總開關、防護保護裝置。
11、實訓台底座采用鋼結構焊接,正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
1、工作電源：直流12V(蓄電池：60AH 12V）
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、麵板機櫃：1.5mm冷板衝壓成形，
7、移動腳輪：120*80mm
8、外形尺寸：1240×600×1600mm(長×寬×高)
四、實訓台基本配置（每台）：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板帶麵板櫃	裝有各種檢測端子以及彩色原理圖與端子標注、器件圖標；	套	1
2	發動機控製電腦(ECU)	原車	套	1
3	油門控製裝置	原車	套	1
4	發動機總成（包括附件）	原車，	台	1
5	進、排氣管	原車	套	1
6	水箱、副水箱與水管	原車	套	1
7	冷卻電子風扇	12V，80W	個	2
8	組合儀表	原車	套	1
9	診斷座	原車	個	1
10	點火開關總成	原車	個	1
11	燃油壓力表	0-10kg/cm²	個	1
12	真空壓力表	0-76in.Hg	個	1
13	不鏽鋼燃油箱	10L	個	1
14	汽油泵(含汽油泵插頭)	红桃视频app（yù）	套	1
15	蓄電池	12V 65Ah	台	1
11	線束	红桃视频app	套	1
12	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
13	保險絲與繼電器一體盒	红桃视频app	個	1
14	電源總開關	50A	個	1
15	鋼製移動台架(帶自鎖腳輪裝置,麵板櫃與底座,兩側防護網板)	1240×600×1600mm(長×寬×高),1000×800×1500mm(長×寬×高)	台	1
16	執行器與傳感器顯示的數顯表	红桃视频app	套	1
17	執行器顯示的發光二極管	红桃视频app	套	1
18	空氣濾清器總成帶進氣管	原車	套	1
19	三元催化器	帶全新消聲器，上益	套	1
20	汽車導線及接線端子等	红桃视频app	套	1
21	蓄電池導線	红桃视频app	套	1
22	蓄電池導線接頭	红桃视频app	對	1
22	設備教師手冊	红桃视频app（yù）	套	1
23	設備學生施工手冊	红桃视频app	套	1
24	設備合格證、保修卡	红桃视频app	套	1
