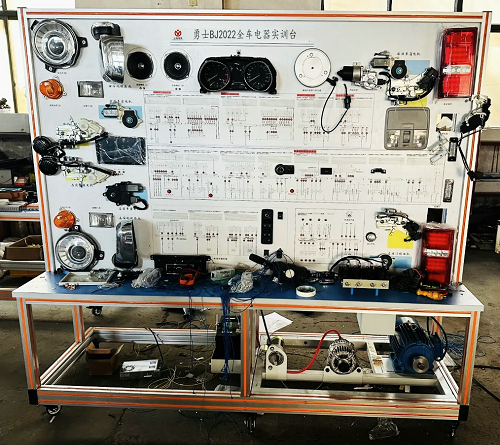

MY-9005勇士BJ2022全車電器實訓台



勇士BJ2022全車電器實訓台-是配合大專院校,部隊、汽修等專業的教具之用,通過專業課程的教學和電路電器實訓台演示,可清楚地了解汽車的內在部位的結構和作用,使學生很快地掌握電路電器實訓台專業知識。汽車電器實驗台采用全新柴油機原車電器實物為基礎,充分展示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、
結構組成:
實訓台采用柴油車元件製作,近似原車的布置方式;主要由全車線束、儀表盤、各種開關、燈光係統、加熱、繼電器、燃油供給係統、燃油分配泵、發電機、起動機、可移動式台架。
三、
實訓台功能說明:
1、演示燈光係統的工作、信號燈的工作;
2、演示起動充電係統的工作,可用萬用表檢測線路接頭電壓及電流,並設有斷路故障;
3、演示發動機燃油係統的工作,可在實訓台上觀察燃油的噴油,配有噴油器、噴油支管、燃油壓力管;
4、演示加熱塞的功能:配有加熱塞溫度顯示,由電機驅動高壓泵運轉,可演示不同載荷下噴油量的變化。
5、測量麵板上配備測量端子,可以 使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓台配備故障設置係統,可以設置40個故障,包括開路、短路、元件損壞和高電阻狀態下等故障。
7、實驗台支架采用優質鋼材焊接,表麵經過噴塑處理。
8、對於轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子,提供線路連線
10、係統電器元件線路實際操作和故障設置,實時模擬各係統故障,並進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓,同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成,了解各部分的相互聯係和影響,完整掌握全車電路的基本知識和故障排除。
四、
技術參數:
1、外形尺寸(約):2080×600×1800mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、三相異步電動機
6、型  號:YT 100L1-4
7、電壓:AC 220V/380V
8、功率:2.2KW
9、轉速:1420r/min
10、顏色:7032
11、鋼管:40*40*3mm
12、機櫃:1.5mm冷板衝壓成形,背麵設置維修門;
13、移動腳輪:100*60mm
