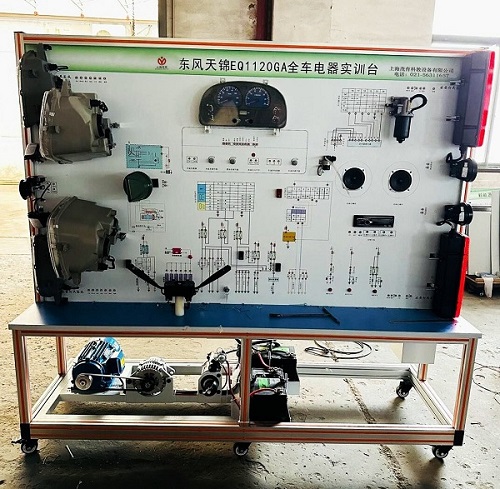

MY-9032东风天锦电路电器实习台

东风天锦电路电器实习台-产品简介
该设备采用 全新 东风天锦  柴油机整车电器实物为基础,充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、
实验台功能特点
1、真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、
技术规格
1、外形尺寸(约):2080×700×1900mm(长×宽×高)
2、动力电源:三相四线(或三相五线)380V±10% 50Hz
3、工作电压:直流24V
4、工作温度:-40℃~+50℃
5、三相异步电动机
      型  号:YT 100L1-4
      电压:AC 220V/380V
      功率:2.2KW
      转速:1420r/min
四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 面板 装有各种检测端子以及彩色电路图 1
2 点火开关   1
3 组合仪表 原车 1
4 组合开关 原车 1
5 左右前大灯总成 原车 1
6 左右前雾灯 原车 1
7 左右转向灯 原车 1
8 左右转向边灯 原车 1
9 左右组合尾灯 原车 1
10 牌照灯 原车 1
11 灯光开关 原车 1
12 刹车灯开关 原车 套 1
13 倒车灯开关 原车 1
14 危险灯开关 原车 1
15 线束   1
16 雨刮总成 原车 1
17 雨刮控制继电器 原车 1
18 喷水电机 原车 1
19 喷水壶 原车 1
20 喇叭 原车 个 2
21 喇叭继电器 原车 1
22 雾灯继电器 原车 1
23 起动机总成 原车 台 1
24 发电机总成 原车 1
25 三相异步电动机 YT 100L1-4 1
26 蓄电池   2
27 保险丝盒   1
28 电源总开关 50A 1
29 移动台架(带自锁脚轮装置) 2080×700×1800mm(长×宽×高) 台 1
30 故障模拟与排除装置   1
31 教师手册   1
32 合格证与保修卡   1
