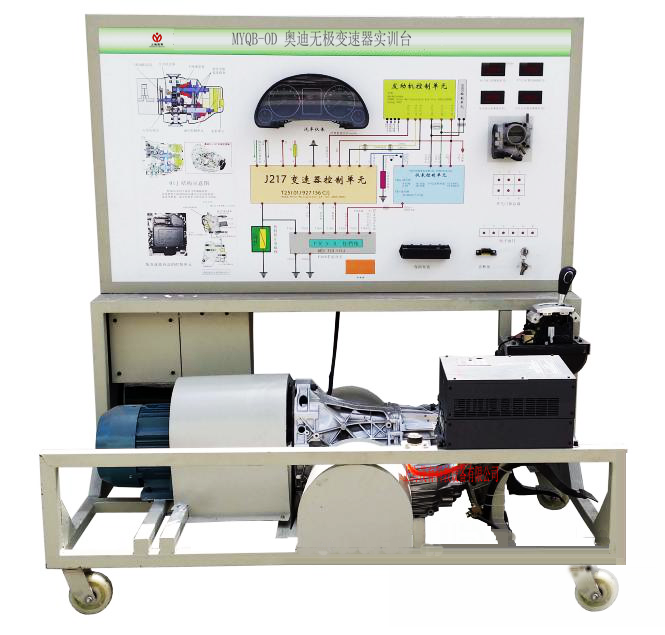

MYQB-OD奧迪無極變速器實訓台

一、奧迪無極變速器實訓台-簡介
該奧迪無極變速器實訓台采用奧迪01J電控無級變速器總成為基礎，用可調速三相異步電動機做動力源，可對無級變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示無級變速器組成結構和工作過程；
適用於學校對自動變速器理論和維修實訓的教學需要。
二、實訓台功能特點
1、真實可運行的無級變速器、充分展示無級變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控製和電子控製等。
2、電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3、可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的衝擊，可通過變頻器設定以S曲線圖形進行加速/減速。
3、實訓台麵板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析的無級變速器控製係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台麵板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對無級變速器電控係統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓台麵板上安裝有無級變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
7.實訓台配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
8、設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、外形尺寸：1600×900×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、輸入電源；交流220V±10% 50Hz
4、工作電源；直流12V
5、三相異步電動機：
電 壓：AC 380V/660V
電 流：8.2A/4.7A
功 率：4KW/5.5kw
轉 速：2880r/min
6、變頻器：
功 率：5.5KW/7.5KW
輸 入：AC 3PH 380V±15%
輸 出：9A/13A AC3PH 0~380V 0~400Hz
工作溫度：-40℃～+50℃
7、顏色：7032
8、鋼管：40*40*3mm
9、移動腳輪：100*50mm
四、基本配置(每台)

序號	名 稱	規格型號	單位	數量
1	檢測控製麵板(帶3mm厚有機玻璃保護)	裝有各種檢測端子以及彩色原理圖	套	1
2	組合儀表		套	1
3	無級變速器控製電腦		台	1
4	診斷座	OBDⅡ	個	1
5	點火開關		個	1
6	無級變速器總成	CVT，含各種傳感器	套	1
7	壓力表	0-25kg/cm2	個	1
8	節氣門總成		套	1
9	曲軸傳感器及信號盤		套	1
10	變速器檔位總成		套	1
11	變速器油散熱裝置		套	1
12	三相異步電動機		台	1
13	變頻器		台	1
14	移動台架(帶自鎖腳輪裝置)	1600×900×1700mm(長×寬×高)	台	1
15	故障模擬與故障排除裝置		套	1

---
