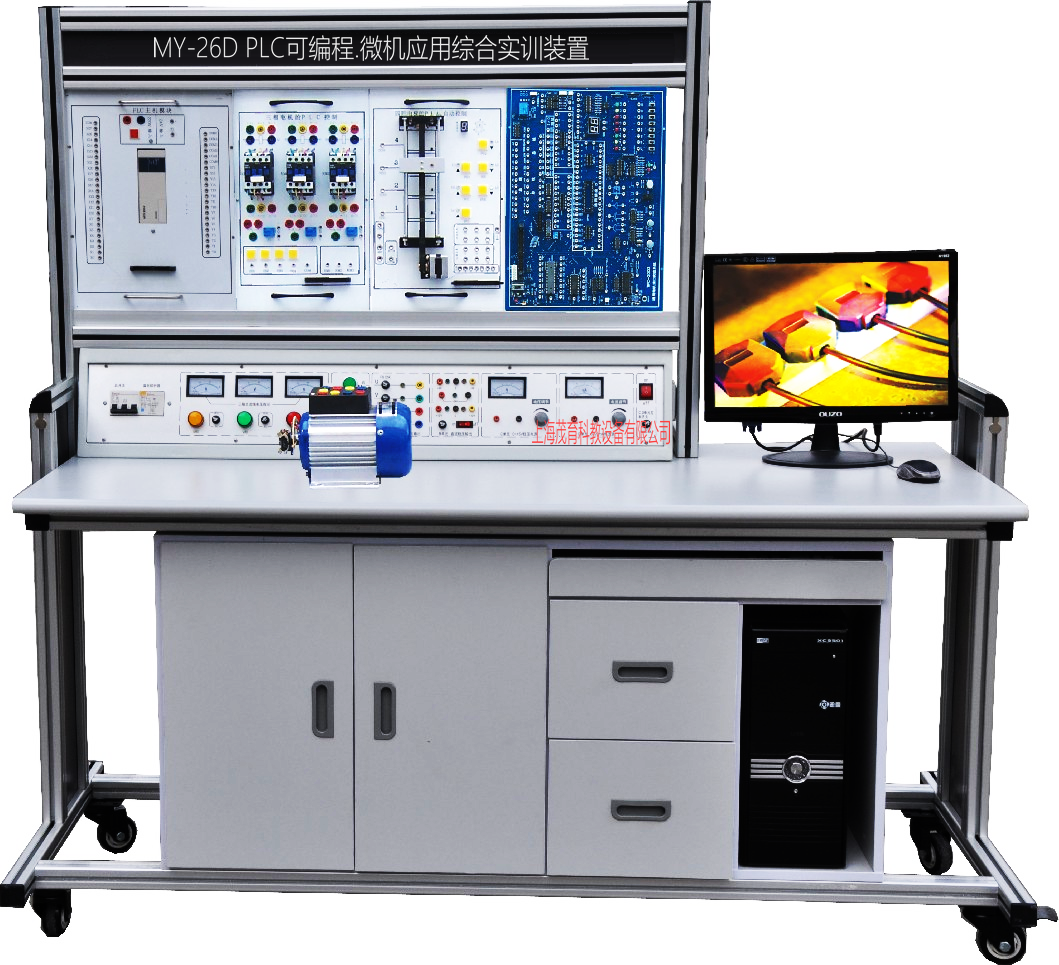

MY-26D PLC可編程控製器.微機接口及微機應用綜合實驗裝置

PLC可編程控製器.微機接口及微機應用綜合實驗裝置是專為職業院校及中職學校開設的可編程控製器技術及其應用等課程實驗配套設計的，集PLC編程控製器及微機應用控製的實驗掛箱於一體，綜合性強、功能齊全，做到一機多用、資源共享、便於管理，大大節省實驗室。可完成PLC編程控製器及微機應用技術課程的相關教學實訓，是大中院校及中職理想的實驗設備。

一、實驗裝置特點：
1、裝置采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，隻需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX係列可編程控製器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、實驗裝置構成：
1、PLC可編程控製器實驗台：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控製器實驗裝置(掛箱規格：40×24×6 cm³)：
（1）PLC001 交通信號燈PLC自動控製實驗掛箱
（2）PLC002 攪拌器的PLC自動控製實驗掛箱
（3）PLC003 LED數碼管顯示PLC自動控製實驗掛箱（實物）
（4）PLC004 四層電梯的PLC自動控製實驗掛箱（實物）
（5）PLC005 加工中心刀具庫選擇控製實驗掛箱（實物）
（6）PLC006 藝術彩燈造型的PLC控製實驗掛箱
（7）PLC007 電機的自動控製實驗掛箱（實物）
（8）PLC008 步進電機的PLC控製實驗掛箱（實物）
（9）PLC009 模擬電視發射塔實驗掛箱
（10）PLC010 自動送料裝車係統實驗掛箱
（11）PLC011 自動售貨機實驗掛箱
（12）PLC012 自動成型係統實驗掛箱
（13）PLC013 水塔自動供水係統實驗掛箱
（14）PLC014 郵件自動分揀係統實驗掛箱
（15）PLC015 自動洗衣機係統實驗掛箱
（16）PLC016 電鍍係統實驗掛箱
（17）PLC017 繼電器控製實驗掛箱（一）
（18）三相鼠籠電動機 380V Y /△接法
（19）基礎實驗掛箱
3、PLC可編程控製器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控製器（接口都已引到麵板）及轉接通迅電纜。
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控製電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鍾（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）
三、技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三隻電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控製器：
品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。
4、重量：100Kg
5、外形尺寸：160×75×150 cm³
四、基本實驗項目：
（1）、PLC可編程控製器實驗係統：
1、與、或、非邏輯功能實驗
2、定時器、計數器功能實驗
3、跳轉、分支功能實驗
4、移位寄存器實驗
5、數據處理功能實驗
6、微分、位操作實驗
7、交通信號燈PLC自動控製實驗
8、攪拌器的PLC自動控製實驗
9、LED數碼官顯示PLC自動控製實驗（實物）
10、四層電梯的PLC自動控製實驗（實物）
11、加工中心刀具庫選擇控製實驗（實物）
12、藝術彩燈造型的PLC控製實驗
13、電機的自動控製實驗（實物）
14、步進電機的PLC控製（實物）
15、模擬電視發射塔實驗實驗
16、自動送料裝車係統控製實驗
17、自動售貨機實驗
18、自動成型實驗
19、水塔自動供水控製係統實驗
20、郵件自動分揀實驗
21、自動洗衣機控製係統模擬實驗
22、電鍍過程控製實驗
23、三相鼠籠式異步電動機點動和自鎖PLC控製(實物)
24、三相鼠籠式異步電動機聯動正反轉PLC控製(實物)
25、三相鼠籠式異步電動機帶延時正反轉PLC控製(實物)
26、三相鼠籠式異步電動機Y/△轉換起動PLC控製(實物)
27、MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28、針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（2）、微機接口及微機應用：
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗
2、簡單並行接口實驗
3、可編程並行口實驗（一）（二）
4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換
6、可編程定時器/計數器實驗
7、七段數碼顯示實驗
8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控製實驗（微機應用課）
1、競賽搶答器實驗
2、數字錄音機實驗
3、電子琴實驗
4、交通燈控製實驗
5、繼電器控製實驗
6、步進電機控製實驗
7、七段數碼顯示實驗
8、集成電路測試實驗
9、8279鍵盤、顯示控製實驗
C、TTL集成電路實驗（數字電路課）
1、與、或、非門等門電路實驗
2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器實驗（RS、D、JK等）
4、集成計數器及寄存器
5、譯碼器和數據選擇器等
6、單穩態觸發器等波形實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC可編程控製器、微機接口及微機應用綜合實驗裝置的貨品外觀，核實PLC可編程控製器、微機接口及微機應用綜合實驗裝置的數量及配件，拒收處於受損狀態的PLC可編程控製器、微機接口及微機應用綜合實驗裝置；
2、設備質保：红桃视频app將為各采購單位提供PLC可編程控製器、微機接口及微機應用綜合實驗裝置產品說明書內的質保條件和質保期，在質保範圍內提供對PLC可編程控製器、微機接口及微機應用綜合實驗裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的PLC可編程控製器、微機接口及微機應用綜合實驗裝置選型錯誤或購買PLC可編程控製器、微機接口及微機應用綜合實驗裝置的數量錯誤，造成裝置的退換貨要求，將不被接受；

4、設備貨期：PLC可編程控製器、微機接口及微機應用綜合實驗裝置的發貨期為參考值，如您需要了解PLC可編程控製器、微機接口及微機應用綜合實驗裝置的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對PLC可編程控製器、微機接口及微機應用綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC可編程控製器、微機接口及微機應用綜合實驗裝置的技術谘詢。
