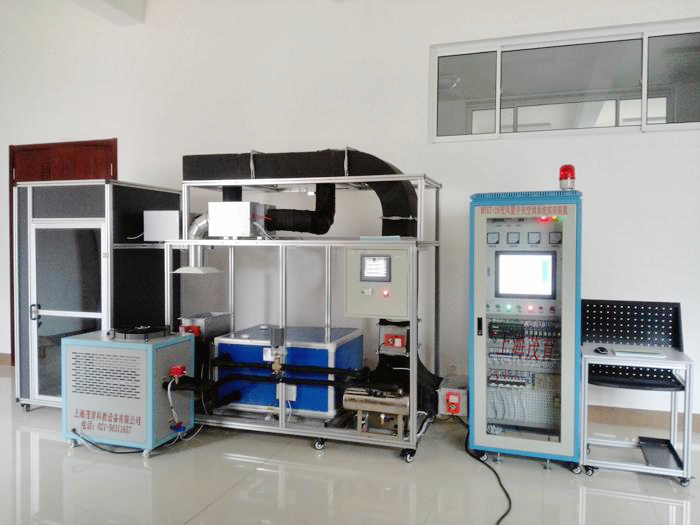

MYKT-28變風量中央空調係統實訓裝置

一、變風量中央空調係統實訓裝置-產品特點：
1、變風量中央空調係統實訓裝置具有真實的中央空調係統(VAV和風機盤管+新風係統)和相應的樓宇自動控製係統、完全真實的工程環境。讓學生進行樓宇暖通監控係統的元件、作用、組成和原理的認識實訓。通過客戶端對係統進行保存係統監控節點的資料、圖形等的操作,並監控與管理所有在網絡上的監控節點，進行樓宇空調供水及鍋爐監控係統的演示操作、點表的認識和DDC控製器同各元器件之間的接線操作實訓、故障的與排除等實訓操作。
2、變風量中央空調係統實訓裝置采用智能DDC控製係統采用自動水流量控製（流量積分調節閥）變頻控製技術，智能變頻控製係統，達到操作方便、節能降噪的目的

3、變風量中央空調係統實訓裝置采用智能DDC控製係統，LonWorks

總線專用節點，基於Neuron

FT-5000神經元微處理器，配有Flash存儲器、網絡收發器和 LonWorks

總線網絡接口等。預載變風量箱可配置控製程序。
4、VAV應用模式包括：自動模式、加熱模式、製冷模式、清晨預冷模式、夜間淨化模式和緊急模式。
5、集成一體化風閥執行器，並具備風量測量功能；依靠調節風閥來實現製冷或加熱要求，通過PI算法調節供風量在*大與*小風量之間，維持區域溫度在用戶設定。
6、采用市場主流變風量（VAV）控製技術：變定壓控製原理來控製主管風量，末端控製箱具有獨立的DDC控製係統。
7、設備采用冷熱單風道係統——變風量——供冷—熱，配用冷水機機組與實際工程結合，易於學習和掌握知識和進行中央空調係統智能控製係統的設計、調試和運行管理工程技術訓練。
二、產品參數：
1、box支管路內風速6～8m/s, 幹管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，可測量風量風閥控製器4-20MA，壓差傳感器4-20MA。
2、通風設備設計風量：通風櫃麵風速：0.3～0.8 m/s，單台通風櫃設計風量1500m3/h，
3、換氣次數：換氣數：8～12次/小時
4、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
5、裝置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、製冷劑類型：R22
8、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
9、電壓：輸入電源：3800V±10% 50Hz
三、變風量係統（VAV）通風係統：
1、采用直接風速測量控製係統，能夠快速有效的保證通風櫃麵風速，從而達到保證實驗室工作人員安全的目的。為避免環境溫濕度對普通風速傳感器的基準點飄移影響，通風櫃控製係統使用熱線型風速傳感器對麵風速進行真實測量；風速傳感器配備獨特的自潔式過濾器，具有防灰塵堵塞功能；
2、風壓傳感器檢測到麵風速變化時，控製器發出信號給執行器，通過改變變風量閥門開度來使麵風速回到設定值，要求係統響應時間小於3秒；通風櫃的風速傳感器實時監測真實的麵風速，當麵風速不在設定範圍內時，經15秒延時後監控器發出聲光報警；
4、監控器有*大風量和*小風量功能，當發生緊急情況時可以按下*大風量按鈕，排風閥門完全打開，當希望通風櫃以小風量運行時（例如晚上）可以按下*小風量按鈕，通風櫃以小風量運行；
5、風櫃上的監控器還具有低風速運行按鈕，按下這一按鈕，可以使麵風速設定值為正常值的70%，用來減少氣體排放以節能，（當通風櫃內有高危險性物質時不建議使用）。
6、係統采用變靜壓傳感自動變頻控製，靜壓傳感自動變頻控製可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
7、每台通風櫃安裝一個風量調節閥，其控製開關和變頻控製係統及風機聯動，可實現單台或多台通風設備等不同工況下的控製。風量調節閥采用數顯可調角度的電子風量調節閥，
8、係統風閥和風機整體聯鎖，實現氣流的有序流動，平衡係統風量，防止氣流反串、倒流。
9. 控製櫃：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖。
10、主控製櫃配置表如下：

序號	名稱	單位	數量	參數
1	配電控製櫃，網絡式機櫃	套	1	1800700700MM,采用藍色框架結構，白色為搭配色，前後開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(麵板：鐵質麵板，激光雕刻，彩色噴繪)
2	三相4P帶漏電開關	隻	1	32A
3	三相保險	台	1	32A
4	450V電流表，30A電流表	個	1	6L2
5	按鈕	套	8
6	開關電源:為控製係統提供電源	套	1	Q60.:提供+24V.+5V
7	中間繼電器	套	8	24V
8	交流接觸器	套	5	220V
9	DDC控製器	套	1	A、12個通用輸入點(UI), B、8個數字輸入點(DI), C、6個模擬輸出點(AO), D、8個數字輸出點(DO) ，

五、實訓項目
1、初級篇認知與運行
1）、VAV空調係統流程與設備認知訓練
2）、VAV空調繼電接觸控製技術訓練
3）、VAV空調控製係統硬件認知訓練
4）、監控原理與值機運行訓練
2、中級篇調試與診斷
5）、VAV空調係統調試與測試訓練
6）、VAV空調控製係統硬件調試訓練
7）、VAV空調係統工藝運行調試訓練
8）、VAV變定壓實驗PID運行實驗
9）、VAV風量變頻壓實驗PID運行
10）、VAV水閥壓實驗PID運行
11）、DDC控製原理運行
12）、VAV風量空調box末端DDC的控製
13）、VAV風量空調box末端DDC的數據利用

友情提示：
1、設備驗收：各采購單位收貨時請檢查變風量中央空調係統實訓裝置的貨品外觀，核實變風量中央空調係統實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app（yù）將為各采購單位提供變風量中央空調係統實訓裝置使用說明書和質保期，在質保範圍內提供對變風量中央空調係統實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的變風量中央空調係統實訓裝置選型錯誤或設備購買數量錯誤，造成變風量中央空調係統實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對變風量中央空調係統實訓裝置的發貨期為參考值，如您需要了解變風量中央空調係統實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對變風量中央空調係統實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變風量中央空調係統實訓裝置的技術谘詢；
