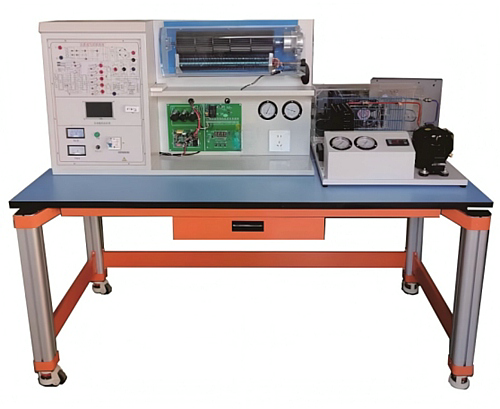

MYKT-35中級製冷工技能實訓裝置

中級製冷工技能實訓裝置產品概述

1、中級製冷工技能實訓裝置是專門為職業院校中級工製冷類相關專業而研製的實訓裝置,根據製冷類行業中級式特點,針對製冷電氣控製以及製冷係統的安裝與維修進行設計,強化了學生對製冷係統安裝、維護,維修、調試、電氣接線、工況調試、故障診斷與維修等綜合職業能力。
2、學會使用軟件輔助計算,輕鬆的製冷劑性能的計算(物熱力學與熱物理據運行據數據,製冷劑的比較)、組件計算 、組件效率的計算、學會使用軟件計算各種製冷循環中,係統中組件參數以及性能係數、質量流率,配管尺寸等參數
二、技術指標
1、輸入電源:單相三線 AC220V±10%  50Hz。
2、工作環境:溫度-10℃~-40℃ 相對濕度≤85%(25℃)。
3、設備容量: ≤1.5KVA。
4、製冷劑:R410、R600a。
5、外形尺寸(大約)1600mm×700mm×1350mm。
三、功能特點
1、中級製冷工技能實訓裝置由直流變頻空調壓縮機、電子膨脹閥、製冷流量自動控製係統組成。
1)4.3寸觸摸屏調節直流壓縮機變頻頻率、變頻調節控製、頻率顯示,可以完成變頻頻率變化實驗。
2)12路4.3寸觸摸屏溫度測控係統組成從而可實現過熱度、過冷度控製數據實驗。可以顯示控製界麵上。
3)29 路參數控製參數設置/查詢:控製器內所有與控製相關的數據可以修改。
2、製冷管道安裝、製冷係統電氣接線、管道壓力檢漏、係統抽真空、 充注製劑與運行調試於一體。
3、中級製冷工技能實訓裝置根據分體式空調器控製電路原理,考核板上印有 分體式空調器電氣控製電路圖並加以檢測點,學生通過考核板上的電路圖了解其原理。
4、中級製冷工技能實訓裝置整體采用開放式和拆裝式結構設計,學員能夠在該裝置上反複進行係統任意擺放、組裝、焊接、管道製作訓練。可以完成管道工藝技術、彎曲製作,製冷係統保壓檢漏方法,銅-管、銅-鐵管道焊接流程工藝、係統抽真空工藝,空調、冰箱加注製冷劑任務實驗。
*5、該裝置是根據直流變頻分體式空調器、風冷冰箱控製電路、作為實訓考核對象,能 使學生熟練掌握空調器控製電路、基本原理及維修技術 。
6、冰箱:冰箱為無霜風冷式設計。
7、可以利用數據以蒸發器(冷凝器)熱平衡法進行製冷量計算。
8、R01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP下載安裝後再添加設備進行操控使用。可視化配網,創新物聯網配網UI界麵設計,簡單易操作,方便從員快速使用設備:使用手機APP聯網遠控遠測不限距離。
1)強大的APP數據功能,智能APP控製軟件。手機智能生活APP聯網遠近控製、主可同步數據測量。功能曲線、圖集中表:過功值、過壓值、超限值、超限恢複延時功能,還可以通過APP實時顯示/曆史數據如:電流測量、電壓、電能、功率數據、功率因數數據。
2)多模式群組管理控製:一台手機可以控製112台設備遠程控製監控實驗台,同時支持多台手機控製一個實驗台功能。
3)語言功能:支持中文/英文語言選擇
4)智能AI語音控製:可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控製輸出功能(靜態功率可以為0)確保控製安全。
5)分時計量:根據時間分別計算係統顯示用戶數據和控製動態
*4)屏幕翻轉功能:可以實現液晶四方翻轉:可以向左 向右向下、向上翻轉,方便使用。
5)裝置功能:電壓 AC50-320V、電流範圍0-100A、功率:0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控製、語音控製:支持、控製輸出:1路10A、過渡保護:斷開、欠壓保護:斷開。
6)曲線曆史數據:TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7)APP數據:電流測量、電壓、電能、功率數據、功率因數數據、
8)APP報表功能:可以提供日報表、月報表、年報表功能等統計數據。APP功能:WIFI聯網支持遠程控製手機不限距離、通過智能APP可以實現遠程測量、遠程設定、曆史曲線、實驗台安全實時監測實驗平台。
9)實驗台過值報警功保護能:對實驗台進行過壓、低壓、過流過閥值後,係統可以通過喇叭與顯示界麵發出雙層報警聲音執行並動作。
10)TFT真彩屏IPS高清顯示,
11)係統:包含賬號管理、設備管理、報修管理、用戶管理,實時視頻監控每個教室,可一鍵預覽所有設備的在線和運行情況,分析設備使用率及運行時間。
12)電壓:支持電壓220V50HZ/380V50HZ.
*13)環境數據:支持顯示實驗台實時溫度顯示,環境空氣質量顯示PM2.5顯示。
*14)提供設以下安全報告截圖:A、電擊媓量和危險防護安全、B、SEVL電路、C受限製電源、D發熱要求、E異常工作和保護條件
四、空調係統組成
*1、中級製冷工技能實訓裝置:桌子采用70*70MM鋁型圓形材形為結構,桌麵支架由鋁材一次性壓鑄成型,連接而成。顏色:桔色。實驗平台為1.5MM板金製作,形狀L形,空調室內機為壁掛式,可以掛在平台上。
2、電源模塊:包括漏電短路器,電壓表(0~250V) 1隻,電流表(0~5A)1隻。
3、空調外機:由製冷壓縮機、外風機、四通閥、空調閥、製冷過濾器、液視鏡、手閥、管路1套、製冷係統管路1套 2隻(3.8 MPa)壓力表組成。
*4、控製平台:麵板上噴繪有電路原理圖,主要位置安裝有測試點,可以有儀表測量其工作狀態,用以判斷診斷電氣故障位置。
5、空調室內機:內機為一體化成型透明有機玻璃外殼,可清晰的看到內機結構,包括風筒、電機、蒸發蒸發器。
風機結構模式:五線電機、三速可調。
送風模式:采用標準的風筒送風模式。
蒸發器(麵積0.8M2)
6、智能直流變頻控製係統
包括三個主要由四套係統相互配合完成製冷壓縮機變頻實驗,製冷劑流量調節實驗、數據參數調節實驗。
直流變頻壓縮機變頻係統、20-100HZ,(觸摸屏控製)
2)製冷流量自動控製係統,支持29路數據修改控製。(觸摸屏控製)
3)觸摸屏4.3寸智能製冷壓縮機控製係統、(觸摸屏控製)
4)12路4.3寸路溫度測量模塊、(觸摸屏控製)
7、無霜冰箱模塊:
1)冰箱模塊:整體采用開放式和拆裝式結構設計,由製冷壓縮機、製冷過濾器、液視鏡、風機手閥組成,能使學生在該裝置上能夠反複對進行係統任意、放置、組裝、焊接、管道製作訓練。
2)製冷製冷係統500MM*500MM*300mm:管路、壓縮機、蒸發器、冷凝器、製冷係統管路1套壓力表(1.5MPa) 1隻(3.5 MPa)1隻等。
3)模擬冰箱箱體:內機為一體化透明有機玻璃,可清晰的看到時內機結構,包括蒸發器、溫控製器。
八、中級製冷工技能實訓裝置項目內容
(一)管道、電氣實訓部分
1、製冷工專用工具的使用。
2、製冷係統管道折彎、焊接、擴口、組裝。
3、410A空調製冷係統的保壓、檢漏與製冷劑加充。
4、直流變頻空調控製電路電氣分析與故障排除。
5、無霜冰箱製冷係統的保壓、檢漏與製冷劑加充。
6、無霜冰箱抽真空實訓。
7、無霜冰箱電路電氣連接。
(二)製冷工實驗內容
1、設定壓縮機吸氣溫度過高、過低時,製冷係統製冷劑調節變化實驗。
2、設定壓蒸發溫度過高、過低時,製冷係統製冷劑調節變化實驗。
3、設定冷凝溫度過高、過低時,製冷係統製冷劑調節變化實驗。
4、過熱度控製設定數據實驗時,主要數據係統製冷製熱熱的影響。
5、蒸發器(冷凝器)熱平衡法進行製對空調冷量計算。
6、外風機故障,壓力升高
7、內風機故障。低壓過低
8、傳感器故障、係統不工作
9、頻率過高時係統的運行故障
10、410製冷劑過多過少故障
11、節流閥過大故障和調節實驗
12、電子膨脹閥開度過小故障。和調節實驗
13、四通閥故障:熱泵功能停機
14、冰箱結霜過多故障
15、蒸發風機不工作故障
16、製冷劑過多,壓縮機故障
