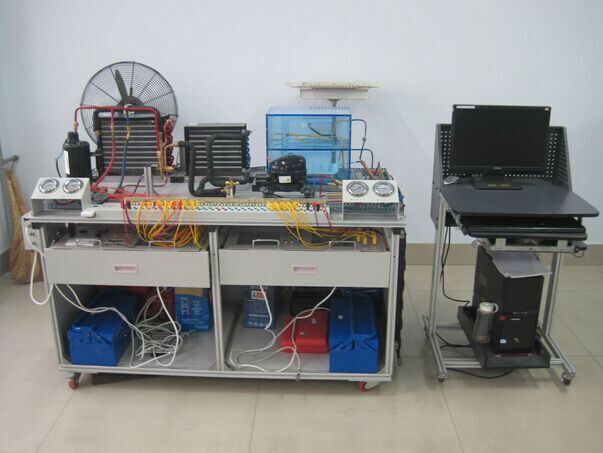

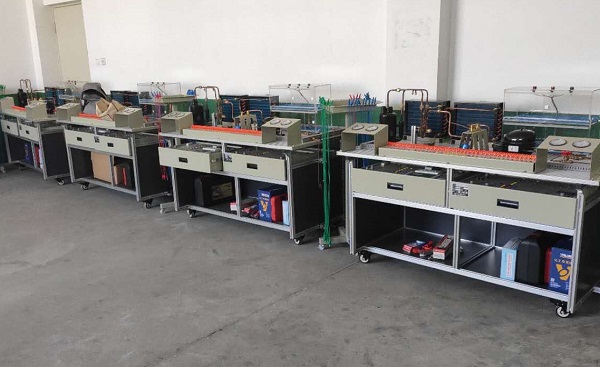

MYN-508A空調冰箱組裝與調試實訓考核裝置(智能考核型)

空調冰箱組裝與調試實訓考核裝置(智能考核型)應適合係統組裝、電氣運行與控製、電氣技術應用、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
係統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行製冷、製熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了製冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注製冷劑、製冷劑回收、運行調試，控製電路故障考核等。
本裝置應適合機電、動力工程類專業的實訓，適合製冷及相關專業的中級、高級工的技能鑒定及考核。
一、實訓裝置功能：

1、集製冷空調係統安裝、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2、采用模塊化設計，電氣控製與製冷係統獨立分開，並且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。
3、實訓平台直觀展示空調和冰箱的係統結構、工作原理。可清楚的看到製冷係統結構及主要部件的實物，係統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等，使整個空調係統、冰箱係統的實時工作狀態一目了然。
4、根據分體式空調器控製電路、電冰箱電子式控製電路作為實訓考核對象，能使學生熟練掌握空調器控製電路、電冰箱電子式控製電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控製電路圖並加以檢測點，學生通過考核板上的電路圖了解其原理，並通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，並排除故障，從而提高學生的排除故障能力，
5、使用該裝置能學到分體式式空調器控製電路、電冰箱電子式控製電路的相關知識。空熱泵分體空調部分具有以下製冷模式、製熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6、在該裝置上能夠反複進行係統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反複拆裝所造成的損壞，同時減少工作噪音。
7、采用鋁型材拚裝成桌麵且桌麵下麵增加接水底盤，鋁型材桌麵幹淨美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和係統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。
8、集製冷空調係統安裝、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和係統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。
二、實訓項目：

1、製冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調製冷係統管路的組裝能力
4、空調製冷係統的保壓、檢漏與製冷劑加充能力
5、空調控製電路的電氣連接與調試能力
6、空調控製電路電氣故障考核、故障分析與故障排除能力
7、電冰箱製冷係統管路的組裝能力
8、電冰箱製冷係統的保壓、檢漏與製冷劑加充能力
9、東芝GR-204E直冷電子式電冰箱控製電路的電氣連接與調試能力
10、東芝GR-204E直冷電子式控製電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH智能溫控電冰箱控製電路的電氣連接與調試能力
12、BCD-173GH智能溫控電冰箱控製電路電氣故障考核、故障分析與故障排除能力
13、電冰箱製冷係統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
空調電氣控製電路部分設置有8個故障；
204E電冰箱控製電路部分設置有8個故障；
智能電冰箱控製電路部分設置有8個故障。
三、配置清單：

序號	設備名稱	單位	數量	備注
1	可移動式台架	個	1	鋁合金實訓台，空調製冷係統管路1套、直冷電冰箱製冷係統管路1套、安全插端子排，壓力表（1.8MPa）2隻（3.8 MPa）2隻等
2	電源及儀表模塊	塊	1	包括漏電短路器，數顯式電壓表（0～250V） 2隻，數顯式電流表（0～5A）1隻、（0～10A）1隻、電源插座，安全連線等。
3	分體空調電氣控製考核模塊	塊	1	包括空調控製板，數字顯示屏，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
4	電冰箱GR-204E電子溫控電氣控製考核模塊	塊	1	包括東芝GR-204E電子式控製板，故障設置板，考核IO通信板，模擬電位器及工作指示燈等。
5	BCD-173GH電冰箱智能溫控電氣考核模塊	塊	1	智能冰箱控製板，數字顯示操作屏，電位器，指示燈。等
6	可移動電腦小推車	台	1	鋁木結構。
7	熱泵型家用分體空調係統	套	1	包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等
8	直冷式電冰箱係統	套	1	包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器、壓力表、模擬電冰箱箱體視液鏡、節流裝置等
9	移動式掛線架	個	1	移動式
10	考核軟件	套	1	電腦界麵據有真實電路圖，任意選擇單個或多個故障進行設置，自動統計分數，據有打印功能。

工具配置：

貨品名稱	貨品型號	貨品規格	單位	需求量	備注說明
數字萬用表	MY60		隻	1
活動扳手		200*24	把	1
活動扳手		250*30	把	1
擴管器	99型		隻	1
偏心脹管器	808型		隻	1	包括割刀1把、倒角器1隻。
維修雙表	CT-536		套	1	（包括三色加液管）紅,黃,蘭色,各1條。
真空泵	RS-1A		台	1
小型焊具			套	1
內六角扳手		4號	把	1
內六角扳手		5號	把	1
螺絲刀	3寸	一字	把	1
螺絲刀	3寸	十字	把	1
接水塑料桶			隻	1
製冷劑鋼瓶	6Kg		隻	2
彎管器	CT364-04	Φ6	把	1
	CT364-05	Φ8	把	1
	CT364-06	Φ10	把	1
銅納子	公製	Φ6	隻	10
	公製	Φ8	隻	5
	公製	Φ10	隻	1
萬能開瓶閥	英製	CT-337	隻	1
卷尺	3m		把	1
公英轉換接頭			隻	1
毛筆			支	1
洗潔精			瓶	1
保險絲		10A.5A各	隻	10

四、技術指標：
1、輸入電源單相三線 AC220V±10% 50Hz
2、工作環境溫度-10℃～-40℃ 相對濕度≤85%（25℃）海拔<4000M
3、設備容量 ≤1.5KVA
4、製冷劑：空調部分R22 冰箱部分R134a
5、外形尺寸（大約） 1500mm×800mm×1250mm
6、防觸電保護類型 I類
7、安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級材料選用符合國家相關環保標準

友情提示：
1、設備驗收：各采購單位收貨時請檢查空調冰箱組裝與調試實訓考核裝置(智能考核型)的貨品外觀，核實空調冰箱組裝與調試實訓考核裝置的數量及配件，拒收處於受損狀態的空調冰箱組裝與調試實訓考核裝置(智能考核型)；
2、設備質保：茂育將為各采購單位提供空調冰箱組裝與調試實訓考核裝置(智能考核型)產品說明書內的質保條件和質保期，在質保範圍內提供對空調冰箱組裝與調試實訓考核裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的空調冰箱組裝與調試實訓考核裝置(智能考核型)選型錯誤或購買本裝置數量錯誤，造成空調冰箱組裝與調試實訓考核裝置(智能考核型)的退換貨要求，將不被接受；

4、設備貨期：空調冰箱組裝與調試實訓考核裝置(智能考核型)的發貨期為參考值，如您需要了解空調冰箱組裝與調試實訓考核裝置(智能考核型)的精確貨期，請與红桃视频app（yù）的銷售人員聯係；
5、谘詢電話：如各采購單位對空調冰箱組裝與調試實訓考核裝置(智能考核型)有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關空調冰箱組裝與調試實訓考核裝置(智能考核型)的技術谘詢。
