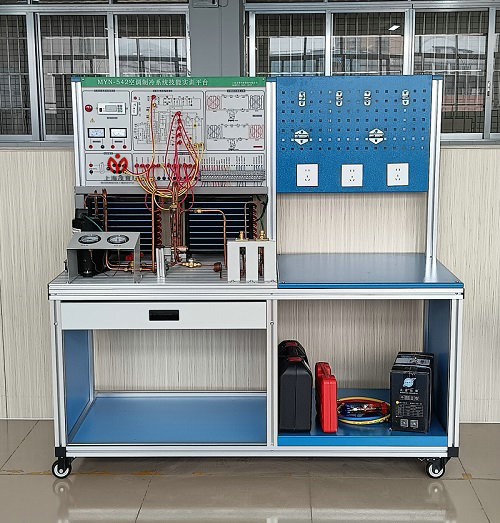

MYN-542空調製冷係統技能實訓台

一、空調製冷係統技能實訓台,空調製冷係統技能實驗裝置-產品概述
本裝置是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業製冷維修技術的特點，針對空調的電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對空調冰箱係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控製等技術,集製冷空調係統安裝、製冷係統電氣接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量： ≤1.5KVA
4、製冷劑：空調部分R22
5、外形尺寸（大約）150mm×720mm×1650mm
6、防觸電保護類型 I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級材料選用符合國家相關環保標
三、功能特點及組成
1、該裝置集製冷空調係統安裝、製冷係統電接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，管道製作，焊接等、包含了製冷係統維修的全部步驟。
2、該裝置采用模塊化設計，電氣控製與製冷係統獨立分開，並且電氣部分設置檢測點，測量端子以及各路的輸出連接端子。
3、實訓平台直觀展示了空調的係統結構、工作原理。可清楚的看到製冷係統結構及主要部件的實物，係統還配置有電壓表、交流電流表、壓力表、信號指示燈等，使整個空調係統係統的實時工作狀態一目了然。
* 4.該裝置是根據分體式空調器控製電路、作為實訓考核對象，能使學生熟練掌握空調器控製電路、基本原理及維修技術，考核板上印有分體式空調器電氣並加以檢測點，學生通過考核板上的電路圖了解其原理。
*5、裝置解決了傳統該類設備上隻能看隻能模無法進行動手組裝的缺欠，還解決了無法在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反複進行係統組裝與焊接訓練。製冷器件采用開放式和拆裝式結構設計，創新的采用了銅管固定裝置對每個活動器件接頭進行可拆設計，有效的、保證了管路因反複拆裝所造成的損壞。
*6、在實訓台方麵進行了3030鋁材與板金全新搭配設計,采用3030鋁型材拚裝成，2080鋁型材桌麵不僅幹淨美觀，更重要的是焊接銅管時不會變形。實訓桌子采用L型框架設計。
*1）L麵左邊為製冷電氣原理控製掛箱，右上邊為工具掛架，掛架開孔為標準式電工開口18MM，孔距28MM。可以放置標準的各種型號掛鉤。以便放置製冷工具如：加力表。下層安裝有電源插座等。
*2）桌麵左邊放置：製冷壓縮機、冷凝器、過濾器、三通閥、蒸發器，節流裝置。
*3）桌麵右邊為工具操作台，3MM鋼板可在上麵製作製冷管件，焊接管銅管、抽真空等。
*4）左邊為製冷電氣原理控製掛箱，連接端子上有數字標號，簡單方便，普通學者也可以連接。
*7、自動回收製冷劑係統：可回收設備中的製冷劑、當連接好管道後，可自動給係統加入製冷劑，達到製冷係統劑重複使用，製冷劑回收係統與設備係統由製冷係統、回收係統、壓力係統、係統控製閥組成
8、製冷原理圖：彩色噴繪，直觀展示製冷係統原件排列位置。
9、電子線路圖：真實為空調電器控製線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控製輸出主要端子。
*10、固定支架：鋁合金製成，內螺絲為外六角，可以固定壓縮機、蒸發器，冷凝器的進出口銅管接頭，方便學生用扳直接鬆緊解決了現實中，雙手用扳手操作過程中，損壞壓縮機、蒸發器，冷凝器，可以有效減少實訓材料(提供視頻)
11、實驗台智能電源管理係統
分別測量係統功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
1）具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過清除故障後，才能上電成功
*2）采用2.5寸液晶麵板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
4）短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，係統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，係統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓達到時270V時，係統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓達到時165V時，係統0.5秒內瞬間跳閘。
8）強製故障鎖定功能：發生故障導致跳閘時，人為無法上電，隻能通過清除故障後，才能上電成功
9）故障查詢：一鍵故障可查詢曆史故障源
10）故障測試功能：可在線測試出係統中不安全的用電功能，用一鍵故障可查詢可排除故障源
11）手自動功能：手動、自動自由切換
* 11、控製線路模塊:麵板為鋁板，麵板上噴繪有完整的彩色線路圖包括空調控製板，遙控接收板，故障設置板，空調遙控器，測試端端子
12、熱泵型家用空調係統:包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等。
四、製冷/空調係統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的製冷教學、管理、應用軟件，軟件支持在線選型，輕鬆的進行各種組件製冷量、特性、製冷劑的計算，還可以詳細的分析計算出各係統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的製冷係實訓應用軟件，軟件可有效計算分析製冷係統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行製冷係統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數並進行計算。
