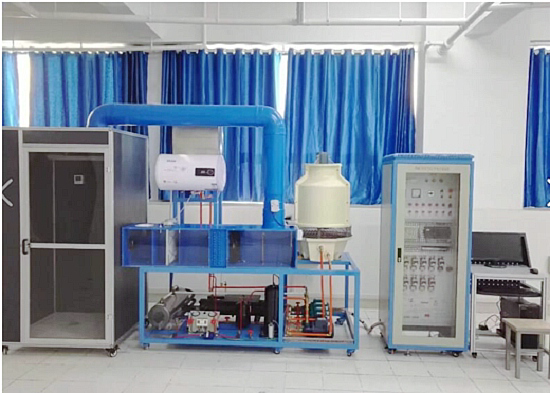

MY-512G 中央空調實訓考核設備

中央空調實訓考核設備-適合高等職業院校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二、實訓考核設備特點：中央空調係統實訓平台是根據目前建築電氣，樓宇智能化精心設計的綜合實驗裝置，該設備結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節係統的工作過程。
1、綜合性；采用國內先進的二次回風係統，在同一台實驗台上完整的完成不同製冷係統工況工程化；整套控製係統大部分采用工業現場實際應用部件
2、開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個係統工作原理安全保護；裝置設有強電漏電係統裝置
3、實用性強控製器采用一台三菱PLC FX－40M及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。
4、直觀性強；實訓裝置直觀展示了中央空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有係統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個係統的實時工作狀態一目了然；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
5、綜合性強；整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，滿足對實訓的要求。
6、中央空調製冷、製熱循環輸送管路：用最新型色鋁塑管以及銅件連接,並標有明顯的走向標誌。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。
7、帶電腦串行接口,組成智能化測試裝置：係統的控製軟件采用全漢化菜單式操作。測溫器是高精度的熱電鍋,自A/D摸數轉換器轉換成數字信號,經Rs232電腦接口輸出,在電腦安置相關程序之後,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。
三、製冷軟件演示項目：
空調冰箱係統流程實習項目：
1、普通單門電冰箱係統流程
2、雙門直冷式電冰箱製冷係統流程
3、雙門間式電冰箱製係統流程
4、單門直冷式電冰箱電控係統流程
5、雙門間冷式電冰箱電控係統流程
6、熱敏電阻溫控器係統流程
7、GR204EIC溫控器係統流程
8、BCD-125W型風冷電子溫控雙門雙溫電冰箱
9、典型直冷雙係統電冰櫃製冷係統原理實驗
10、典型直冷雙係統電冰箱電路原理實驗
11、電冰箱雙製冷係統原理實驗
12、風冷單係統電子溫控電冰箱控製原理實驗
13、分體式熱泵型空調器係統流程
14、分體式熱泵型空調電控器係統流程
15、窗式電泵型空調器電控係統流程
16、風冷櫃式空調器電控係統流程
17、電冰箱動態演示係統
18、分體式熱泵型空調器動態演示係統
19、東芝窗式空調器電路實驗
20、分體空調控製電路實驗
21、海爾一拖二空調器製冷係統實驗
22、三門豪華型電冰箱電路原理實驗
23、萬寶無霜電冰箱電路原理實驗
24、微電腦控製程序實驗
25、一拖三式製冷循環實驗
26、一拖四式製冷循環實驗
四、技術參數：
1、電源：三相五線 AC 380 V±10% 50Hz；
2、最大供冷量：4.5kW；
3、最大輸入總功率：6.5kW；
4、製冷額定功率：3.8kW；
5、最大堵轉電流：50A；
6、製熱額定功率：2.0kW；
7、額定輸入電流：7A；
8、循環風量：700m3/h；
9、製冷劑：R22；
10、漏電動作電流：≤30mA；
11、噪聲：35－40dB（A）；
12、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
五、實訓考核設備的配置：
1、控製器係統配置：控製係統由可編程控製器、數據采集、力控組態軟件等組成。控製器采用三菱PLC FX－40M可編程控製器，並加有一個16點的壓力擴展模塊和兩個模擬量采集模塊。係統具有手動和自動兩種控製方法控製，並且可通過上位機力控軟件監測係統運行工況，即係統中製冷狀態、製熱狀態、溫度大小、設備運行狀態等情況。通過PLC模擬量模塊采集溫度等相關係統參數對整個係統進行自控。通過對PLC程序編輯，可改變係統的控製過程。組態軟件借助於Windows 2000/XP多任務環境，是本係統的管理與調度的中心，實現對整個係統的集中管理、以及對整個樓宇的被控設備進行監測、調度、管理，實現設備的聯動控製。在不接對象時，還能完成中央空調電氣係統排故實訓。
2、控製櫃：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及PLC主機單元及測試點。
3、交流電源控製單元：三相四線製AC 380V電源供電，並設有漏電保護器控製控製屏總電源。
4、模擬故障：模擬故障設置與軟件結合完成，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。
5、測量儀表
電源電壓指示單元：提供1隻交流電壓表和3隻交流電流表，用於測量係統電網電壓與測量壓縮機、冷卻水泵、冷凍水泵工作電流。製冷係統壓力檢測單元：提供2隻真空壓力表和1隻雙組壓力控製器，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。
6、中央空調實訓考核裝置采用3匹水冷機組，配置2台冷卻水泵（其中1台備用）、2台冷凍水泵，終端采用一個模擬大廳（風管送風）和一個模擬風管，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控製整個空調的運行，也可通過網絡實現遠程控製。空調的運行參數由傳感器及變送器進行采集，並通過A/D模塊轉換後送入PLC中，再由PLC送到計算機中進行實時顯示監控。
該裝置可實現手動控製和計算機控製兩種控製方式：
A手動控製按鈕在控製櫃的門上，這些控製按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控製；
B計算機控製則采用組態技術建立計算機與PLC之間的穩定通訊，從而控製整個中央空調，並實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控製
六、基本配置實訓項目：

序號	設備名稱	數量
1	水冷製冷機組（配3匹壓縮機、水冷冷凝器器及蒸發器）	1台
2	冷卻水係統（1台冷卻水泵、1台3噸冷卻水塔）	1套
3	冷凍水係統（1台冷凍水泵	1套
4	供暖係統（1台水加熱器，1台熱水泵）	1套
6	模擬大廳（1個大廳模形900×900×2000 mm， 1套空氣處理係統，1套送風管， 1套回風管及相關配套設備）	1套
7	配電櫃700×800×1800mm (內置1台三菱PLC FX3U-32M R及相關繼電器、控製開關、指示燈、標準通信接口和配套設備)	1套

七、中央空調配置清單

編號	名稱	單位	數量
1	壓縮機（3P）大金渦旋式380V/ 50/60/HZ	台	1
2	蒸發器，不鏽鋼幹式3P	隻	1
3	模擬鍋爐	台	1
4	儲液器2P	個	1
5	水冷機組	套	1
6	冷卻水係統	套	1
7	冷凍水係統	套	1
8	供暖係統	套	1
9	模擬客房2000900800	套	1
10	手閥	隻	4
11	高低壓表	隻	2
12	膨脹閥	隻	1
13	繼電器	隻	1
14	中央空調風櫃，工程塑料保溫板製作	套	1
15	風管組件180MM PVC管	套	1
16	冷卻水泵	台	2
17	電磁閥（風管	隻	1
18	電磁閥（房間）	隻	1
19	3噸冷卻水塔）	隻	1
20	過濾器3/8	個	1
21	視液鏡3/8	個	1
22	風量調整開關	個	1
23	水路截止閥，升降式手輪閥，全銅1/2	隻	20
24	交流接觸器220V	隻	13
25	冷凝器水炮3P	隻	1
26	分水器集水器，不鏽鋼一進四出	套	2
27	冷卻塔，帶冷卻風機	個	1
28	不鏽鋼補水水箱400300350	套	1
29	鋼架20001000800含水箱支架	套	2
30	配電控製櫃，網絡式機櫃1800700700	台	1
31	製冷水泵	個	2
32	微機與控製櫃通訊連接線	條	1
33	製熱水泵	個	1
34	中央空調控製實訓軟件	套	1
35	實驗操作指導書	套	1
36	中間繼電器24V	隻	8
37	PLC，FX3U-32M	台	1
38	數據采集係統溫度采集模塊，FX2N-4AD-PT	套	2
39	壓力采集模塊，FX2N-2AD	塊	1
40	壓力變送器，0-10V	隻	2
41	溫度傳感器.PT100	個	6
42	可移動式學生終端計算機台架（鋼木結構≥ 材500×550×900 mm）	套	1
43	直流開關電源	套	1
44	工業組態軟件	套	1
45	PLC編程軟件	套	1
46	中央空調PLC應用程序	套	1
47	中央空調組態應用程序	套	1
48	計算機，品牌電腦，。（電腦用戶自配）	套	1

八、實訓內容：

1、認識中央空調的結構及設備的實訓；
2、中央空調啟動和停止的實訓；
3、中央空調的運行、調節操作實訓；
4、對中央空調的運行工況及各運行參數進行檢測實訓；
5、對可編程控製器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6、配套溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
8、網絡遠程控製實訓；
9、網絡的安裝及設置實訓；
