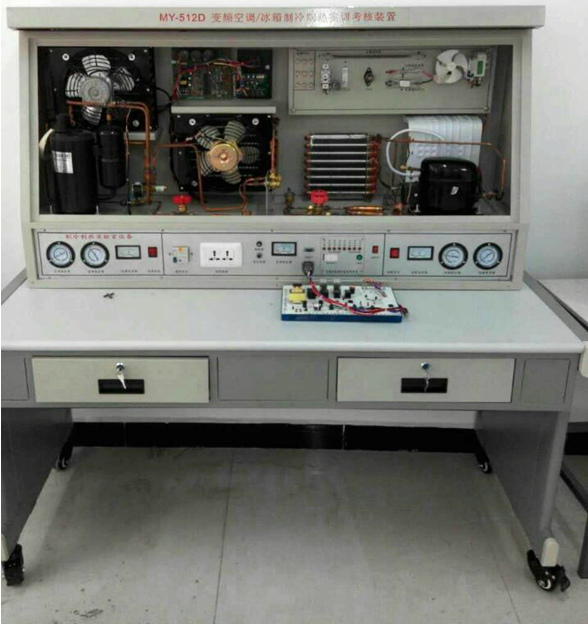

MY-512D變頻空調冰箱製冷製熱實驗設備

變頻空調冰箱製冷製熱實驗設備-是按照職業教育的教學和實訓要求研發的產品。適合高職院校，職業學校的製冷技術、家用製冷設備原理與維修，冷庫與冷藏技術、製冷設備維修工等教學實訓裝置。培養掌握空調與製冷技術相關專業理論知識和專業實踐技能，從事空調、製冷設備、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
二、設備特點：
1、係統集模擬空調、模擬冰箱與一體，采用真實的製冷機組，滿足實際的教學要求。
2、該裝置配置了2套係統，空調係統和冰箱係統，同時可滿足對冰箱空調的實訓操作考核的要求。
3、整體實訓裝置集空調、冰箱的製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整，結構清晰、緊湊，與實際空調、冰箱製冷係統、電氣係統一致。
4、實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理、可清晰的看到製冷循環係統結構和主要部件的實物，係統還配有交流電壓表、交流電流表、溫度表、真空壓力表等。管路中還設有視液鏡可觀察製冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分。
5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故等。
三、技術參數：
1、輸入電源：AC220V±10﹪ 50HZ
2、裝置容量〈1.2KVA
3、外形尺寸：1500MM*750MM*1700MM
4、製冷劑類型：空調 R22、冰箱R600a
5、安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準。
四、基本組成：本實訓裝置主要由電源控製屏、實訓桌、故障箱、測試箱等組成。
（一）MY-01電源、儀表控製屏：
控製屏為鐵質雙層亞光噴塑結構，鋁質麵板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
1、交流電源控製單元：單相三線製220V交流電源供電，交流電壓表2隻，測量範圍0～250V，用於監測電網電壓，交流電流表2隻，測量範圍分別為0～5A，0～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製屏總電源，控製屏的供電由鑰匙開關控製。
2、製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5Mpa、-0.1～3.5Mpa，用於測量空調、冰箱係統的高、低壓側壓力
3、溫度檢測單元：提供三位半數字溫度表2隻，用波段開關切換，顯示不同點的溫度變化情況
4、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護
（二）MY-02實訓桌：
實訓桌為鐵質雙層亞光噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造形美觀大方；設有兩個大抽屜，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定，有利於實訓室的布局。
（三）實訓箱
1、故障箱：
提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬係統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。
五、實訓項目：
初級技工基本技能實訓
1、製冷係統專用工具的基本操作
2、製冷係統管件焊接
3、製冷係統的檢漏
4、製冷係統的抽真空與充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
5、變頻空調係統調試
6、直冷式電冰箱係統調試
7、間冷式電冰箱係統調試
8、冰箱製冷係統故障
9、變頻空調製冷係統故障
10、電冰箱檢測與故障分析
11、變頻空調檢測與故障分析
