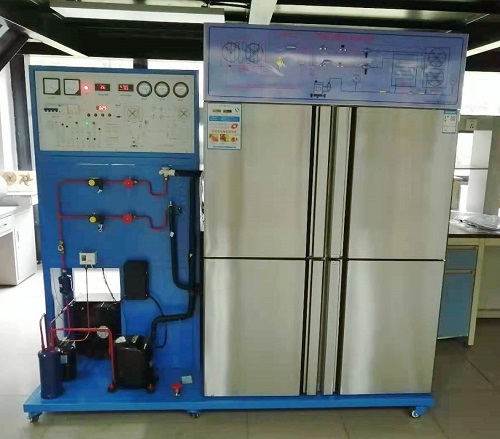

MYKT-03型一機兩庫模擬實驗設備




  一機兩庫製冷模擬實驗設備-是專門為職業院校製冷類相關專業而研製的實訓裝置,根據製冷類行業中空調與冰箱維修技術的特點,針對空調和冰箱的電氣控製以及製冷係統的安裝與維修進行設計。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫製冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核,能滿足實訓教學、實際工程訓練的需要。
二、
設備特點
1、綜合性強:整套實中裝置集一機兩庫製冷係統、電氣控製係統及故障係統於一體,係統真實完整,結構清晰、緊湊,滿足對實訓的要求
2、直觀性強:裝置采用敞開式設計,控製電路及製冷管路係統直接展現出來,器件貼有名稱標識,學生可直觀認識各種器件
3、實訓性強:台體設有故障裝置,可實現電氣控製故障設置,有利於開展技能鑒定、考核工作
4、安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
三、
技術性能:
1、輸入電源:三相四線(或三相五線)~380V±10%  50Hz
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<7kVA
4、製冷劑:R22
5、製冷量:5.3kW
6、重 量:300kg
7、外形尺寸(大約):180cm×80cm×180cm
四、
基本配置及功能:實訓裝置主要由控製屏、實訓桌、風冷製冷機組及冷庫等組成
1、電源控製部分
  交流電源:提供控製屏工作所需的三相交流電源,可由電源總開關來控製。
2、測量儀表
(1) 指針式電壓表:0~450V,精度2.5級
(2) 真空壓力表:-0.1~1.5MPa
(3) 真空壓力表:-0.1~3.5MPa
(4) 數顯溫度表:采用PT100傳感器,測量範圍-50~+150℃
3、一機兩庫電氣控製考核板:
麵板上印有一機兩庫電氣控製原理圖,並設有相應測試點,便於學生分析測量。
4、一機兩庫製冷係統流程板:
麵板上印有真實的一機兩庫庫製冷係統係統流程圖,配有2隻溫度控製器(分別測量和控製高溫庫和低溫庫的溫度)、1隻冷庫專用化霜定時器(用於低溫庫)
5、故障設置箱:
    配備一扇帶鎖小門,內設10個鈕子開關,都己經接到相應測試點,用來設置故障及恢複正常工作
6、風冷製冷機組:
   包含1匹半封閉製冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、幹燥過濾器、2隻供液電磁閥、2隻熱力膨脹閥、止回閥(單相閥)、4隻手閥等構成。
7、冷凍冷藏雙溫冷庫庫體
采用優質不鏽鋼板做骨架,經過機械加工成型,隔層置保溫防火發泡料,整機既堅固耐用,又美觀大方。櫃體的底部采用帶刹車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置,庫體尺寸為1000×500×1600(mm)。
8、實訓桌:
  實訓桌為鐵質雙層亞光密紋噴塑結構,桌麵為防火、防水、耐磨高密度板,結構堅固,造型美觀大方;設有兩個大抽屜,用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪,便於移動和固定
9、工具

序號 名稱 型號 單位 數量
1 彎管器 CT-368-90 1
2 旋片式真空泵 TW-1A 1
3 雙表修理閥 CT-536GF/S 1
4 數字萬用表 DT9208 1
5 數字式鉗形電流表 BM5280-20A 1
五、實訓項目:
1、一機兩庫係統的認識
2、一機兩庫電氣控製係統的運行實訓
3、一機兩庫製冷係統工況調試及保護技術
4、一機兩庫電氣故障的設置和檢測實訓
5、製冷係統維修專用工具的基本操作
6、係統管道焊接
7、製冷係統維修基本工藝
8、製冷技術實訓
9、冷櫃電氣控製係統連接及調試實訓
