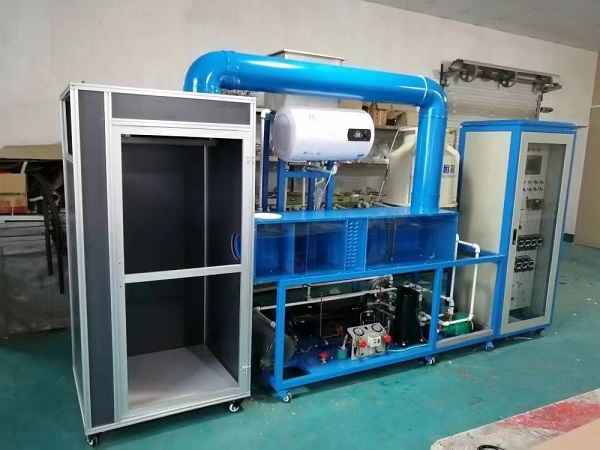

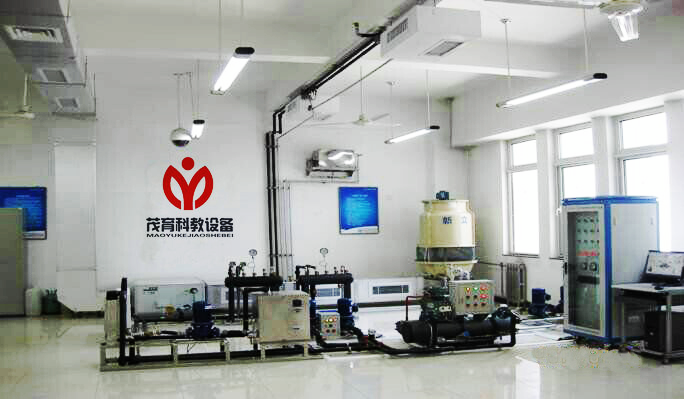

MYN-513中央空調機實訓係統（工程型）

中央空調機實訓係統（工程型）是按照職業教育的教學和實訓要求研發的技能實訓設備，中央空調實驗設備適合高職院校、中職學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

二、實訓係統特點：
1、空調機係統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
2、每個終端處理機配置製冷係統流程板、控製電路流程板、溫度表及壓力表，可觀測到機組的全部控製電路。
3、空調機係統的完整性、獨立性：與實際中的家用中央空調，其控製功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控製。
4、操作台隻需交流220V電源即可投入使用，占地麵積小，節約用房、減少基建投資。
5、空調機實訓設備直觀展示了家用中央空調的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
6、實訓設備係統設有模擬故障設置功能，在製冷係統、電氣係統中設置故障。通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
7、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
三、技術參數：

1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、製冷劑類型：R410a
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、裝置的基本組成：充分地展示了中央空調的結構形式、控製原理、係統不同工況時的參數變化及空調製冷係統流程圖。
1、裝置底盤采用加強鈑金結構設計，框架采用鋁型材結合鋁塑板封麵組成。
2、智能溫度控製器3套：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成製冷、製熱、停機等功能；顯示工作狀態和便於觀察被空調房間內溫度，操作方便。
3、工作流程圖板套工作流程圖板詳細說明製冷係統流程、監測點溫度、係統壓力、工作狀態指示、係統部件說明。
4、測量儀表1套：配備指針式真空壓力表、溫度顯示儀表等。
五、基本配置：
1）、PLC模塊分為從站模塊和主站模塊。從站模塊用於實現對中央空調的過程進行實時控製，從站模塊的配置為：
2）、FX2N-48MR：從站PLC主機，用於控製相應的繼電器和接觸器，實現對中央空調模型係統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控製。FX2N-48MR，屬於繼電器輸出（R）型的PLC，交流和直流負載用，關斷頻率低（ON←→OFF，約10ms），動作頻率最大10HZ/秒；允許通過電流為2A/點，有接點，機械絕緣，廣泛用於各種工業控製現場。
3）、FX2N-2AD功能模塊：用於采集中央空調模型係統的溫度信號，最大可以實現2路溫度信號同時進行采集。
4）、FX2N-32CCL功能模塊：作為CC-LINK的從站模塊，與主站模塊的PLC進行現場總線通訊。
PLC的主要技術參數：

項目	規格		備注
運轉控製方式	通過儲存和程序周期運轉
I/O控製方式	批次處理方法（當執行END指令時）		I/O指令可以刷新
運轉處量時間	基本指令：0.08μs/指令；應用指令：1.52至幾百μs/指令
編程語言	邏輯梯形圖和指令清單		使用步進梯形圖能生成SFC類型程序
程式容量	8000步內置
指令數目	基本順序指令：27個；步進梯形指令：2個；應用指令：128個		最大可用298條應用指令
I/O配置	最大硬體I/O配置點256，用戶的選擇（最大可設輸入256、輸出256）
輔助繼電器（M線圈）	一般	500點	M0至M499
	鎖定	2572點	M50至M3071
	特殊	256點	M8000至M8255
狀態繼電器（S線圈）	一般	490點	S0至S499
	鎖定	400點	S500至S899
	初始	10點	S0至S9
	信號報警	100點	S900至S999<, SPAN style="FONT-FAMILY: '宋體'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">
定時器（C）	100毫秒	範圍：0至3276.7秒200點	T0至T199
	10毫秒	範圍：0至327.67秒46點	T200至T245
	1毫秒保持	範圍：0至32.767秒4點	T246至T249
	100毫秒保持	範圍：0至3276.7秒6點	T250至T255
計數器（C）	一般16位	範圍：0至32767數200點	C0至C199類型：16位上計數
	鎖定16位	100點(子係統)	C100至C199，類型：16位上計數器
	一般32位	範圍：-2147483648至+214748364735點	C200至C219，類型：32位上/下計數器
	鎖定32位	15點	C220至C234類型：16位上/下計數器
高速計數器（C）	單相	範圍：-2147483648至+2147483647一般規則：選擇組合計數頻率不大於20KH_Z的計數器組合，注意所有的計數器鎖定	C235至C240，6點
	單相C/W起始		C241至C245，5點
	雙相		C246至C250，5點
	A/B相		C251至C255，5點

主站模塊的配置為：FX2N-48MR：主站PLC主機，與上位計算機進行連接，將從站PLC及其控製和采集的中央空調運行參數顯示到上位計算機上麵，上位計算機安裝有組態軟件。
FX2N-48CCL：作為CC-LINK的主站模塊，與從站模塊的PLC進行現場總線通訊。
（2）觸摸屏模塊
觸摸屏模塊采用三菱觸摸屏GT1155，5.7寸，256色。觸摸屏與PLC從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。
（3）繼電器模塊：
繼電器模塊，安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對红桃视频app中央空調實驗設備進行過程控製。
（4）儀表模塊：
儀表模塊，分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等，用於監控壓縮機，風機，循環水泵等執行元件的工作電流和電壓，監控出風口、回風口、冷凝器等製冷元件的溫度。
a.三相帶漏電保護總開關；b.三相電源保險絲；c.壓縮機電壓指示；d.壓縮機電流指示；e.模擬鍋爐電流指示；f.冷水水泵壓力指示；g.熱水水泵運行指示;；h.冷卻水水泵運行指示；i.空氣調節風機電流指示；j.壓縮機工作指示；k.模擬鍋爐工作指示；l.冷凍水水泵工作指示；m.冷卻塔工作指示；n.冷卻塔風機工作指示；o.空氣調節風機工作指；;p.數顯冷凍水水溫調節指示；q.數顯熱水水溫指示；r.數顯冷卻指示；s.製冷開關；t.數顯冷水水溫高調節指示；u.製熱開關；v.數顯熱水水溫調節指示。
5）按鈕及信號模塊：
按鈕及信號模塊，安裝有模式切換開關（自動、手動兩種模式）、按鈕、指示燈，用於操控中央空調的運行，如：壓縮機啟動停止，主風機啟動停止等。按鈕及信號模塊，既可與繼電器模塊連接實現繼電器回路控製，也可與PLC連接實現PLC回路控製。
六、中央空調主機係統：製冷係統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、製冷水泵。
製熱係統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調係統的功能，主要由冷源係統、熱源係統、空氣處理及配送係統及控製與顯示係統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）製冷係統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、幹燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察製冷劑物理狀態和流動方向。管路中串接的電磁閥，作為製冷係統通斷控製部件，高低壓力表顯示高壓壓力和低壓壓力。
冷卻水循環係統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用於吸收冷凝器中製冷劑散發的熱量。
（3）冷媒水循環係統主要由冷媒水泵及循環管路等部分組成，用於將蒸發器中製冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源係統模塊。供熱係統由1台模擬鍋爐、1台熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調係統主要由冷熱交換器、風櫃、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風櫃內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到製冷（製熱）的目的。半集中式空調係統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾後再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度額定功率ＨＰ。

友情提示：
1、設備驗收：各采購單位收貨時請檢查中央空調機實訓係統（工程型）的貨品外觀，核實中央空調機實訓係統（工程型）的數量及配件，拒收處於受損狀態的中央空調機實訓係統（工程型）；
2、設備質保：红桃视频app將為各采購單位提供中央空調機實訓係統（工程型）產品說明書內的質保條件和質保期，在質保範圍內提供對中央空調機實訓係統（工程型）的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的中央空調機實訓係統（工程型）選型錯誤或購買中央空調機實訓係統（工程型）數量錯誤，造成中央空調機實訓係統（工程型）的退換貨要求，將不被接受；

4、設備貨期：中央空調機實訓係統（工程型）的發貨期為參考值，如您需要了解中央空調機實訓係統（工程型）的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對中央空調機實訓係統（工程型）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關中央空調機實訓係統（工程型）的技術谘詢。
