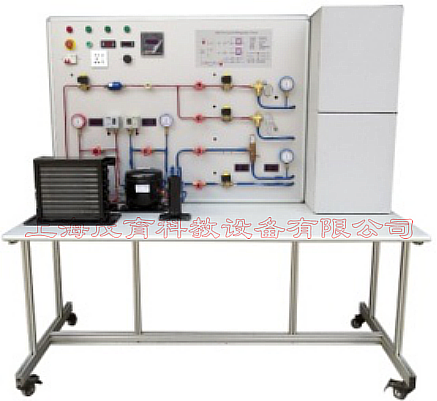

MYN-533工業製冷係統實訓考核裝置

一、工業製冷係統實訓考核裝置-產品簡介:
該實訓裝置設計來研究工業製冷,其主要目標包含在控製一個或者多個冷藏室的溫度和相對濕度。如果這樣,一個特定的壓縮機和一個特定的冷凝器用於2種不同冷藏室,一個用於冷凍產品,冷一個用於保鮮產品。該實訓裝置也可以用來鑒定和分析所有循環的關健元件的行為。適用於技能鑒定、考核工作、高職院校、職業學校的製冷技術、家用製冷設備原理與維修和製冷設備維修工等教學實訓。

二、實訓裝置特點:
1、本實訓裝置中,一台壓縮機和冷凝器用於2個不同溫度的冷藏室,2個不同蒸發溫度的蒸發器並聯使用,通過製冷循環係統中的蒸發壓力調節閥來確保係統的最低蒸發溫度,分析研究蒸發溫度調節閥在一機兩庫中的作用及調節方法。
2、可通過轉換手閥來測量製冷循環中不同位置的製冷劑壓力,通過調整溫度傳感器探頭測量製冷循環中不同位置的溫度,以此分析係統運行狀況。
3、帶有上位機軟件,可實時顯示電壓電流溫度等參數,設置有故障模擬器,通過實驗中采集記錄的數據,分析係統中壓縮機,冷凝器,蒸發器之間的熱平衡計算。
4、製冷循環管路敷設於設備安裝板上,高低溫區塗有不同顏色,方便觀察及區分。製冷循環原理圖中帶有LED顯示,可實時觀察係統的運行狀況。
5、采用鋁型材框架整體結構,立柱為開模定製的125*35mm專用工業鋁型材,表麵采用進口荷蘭ACZU粉末噴塗處理,堅固美觀(帶型才樣品)保證了設備的整體強度,底部安裝有4個萬向輪,可方便的進行移動。
6、設備具有良好的安全保護體係。製冷循環中安裝有高低壓保護開關,在係統壓力發生異常時可立即停止壓縮機工作,保護壓縮機及係統安全;電氣回路中安裝有漏電保護開關,緊急停止按鈕及可靠的接地保護措施,保證設備及人身安全。

三、技術參數
1、輸入電源:單相三線~220V±10% 50Hz
2、裝置容量:<0.5kVA
3、外型尺寸:1800mm×800mm×1800mm
4、 重  量:<100kg
5、工作條件:環境溫度10℃~30℃,相對濕度<75%(25℃)
6、製冷劑類型:R134a
7、安全保護:具有漏電保護裝置,安全符合國家標準。
四、基本組成:
1、實訓台框架:采用鋁型材框架整體結構,立柱為開模定製的125*35mm專用工業鋁型材,表麵采用進口荷蘭ACZU粉末噴塗處理,堅固美觀(帶型才樣品),底部帶有萬向輪,可靈活移動,使用方便,不易損壞。
2、壓縮機單元:采用1/2P壓縮機,帶有過熱和過流保護,壓縮機固定於桌麵,可直觀觀察壓縮機工作狀態。
3、冷凝器:帶有可調速風機,通過調節風機轉速可改變係統的運行狀況。
4、蒸發器:係統中包含兩個並聯使用的蒸發器,分別置於冷藏室和冷凍室中。
5、儲液器與氣液分離器單元:連接在製冷循環管路中。
6、實驗屏:安裝有製冷回路組件,包括幹燥過濾器、視液鏡、手閥、電磁閥、製冷管道、高低壓壓力表、高低壓壓力控製器、蒸發壓力調節閥、膨脹閥等組件。
7、溫度表,測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度、環境溫度等位置的實時溫度。溫度測量探頭可以根據測量需求更換測量位置。
8、多功能表:實時顯示係統的電壓、電流、功率因數等數據。
9、製冷循環原理圖:帶有LED顯示燈,實時觀察係統的運行。
10、流量計:采用製冷劑專用流量計,可以直觀觀測製冷劑的實時流量。
