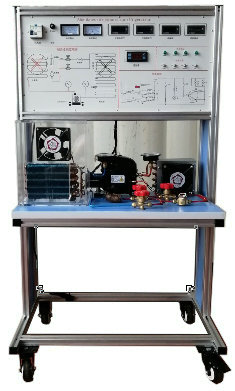

MYN-542變頻電冰箱綜合原理實訓台

一、變頻電冰箱綜合原理實訓台-產品概述：
本裝置是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中與冰箱維修技術的特點，針對冰箱的電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對空調冰箱係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控製等技術,集製冷空調係統安裝、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、技術指標：
1、輸入電源：單相三線   AC220V±10% 50Hz
2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量： ≤1.5KVA
4、製冷劑：R600
5、外形尺寸（大約）780mm×500mm×1250mm
6、防觸電保護類型      I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級材料選用符合國家相關環保標
1）、模塊工作電壓範圍（0~1000V），還可以無線聯機，裝在內部都可以聯機手機或者電腦檢測數據軟件，設置有報警控製，寬電壓大電流 1000V1000A 大功率大彩屏藍牙無線數傳曲線版多功能，
2）、支持 3 大上位機聯機係統 APP 軟件，安卓蘋果 PC 電腦無線連接通，各種測量參數一應俱全，自帶一路電壓測量功能，可以檢測電壓的參數，用以檢測各種檢測實訓裝置的電壓電流、電量等參數。功率功耗。顯示語言可以中英文切換，適用範圍更廣。
3）、是一款基於2.4G無線數據傳輸技術的多功能模塊，可以實時監測並顯示交流電壓、交流電流、功率、功率因素、能量、溫度、時間等多種物理參數，而且該模塊自帶一路直流電壓檢測功能，，通過預留的繼電器接口可以實現過功率保護，定時開關功能和直流欠壓保護功能，並帶有聲音報警功能。
4）、該儀表采用3寸彩色液晶作為顯示器，顯示數據全麵，清晰，易於觀察。
無線傳輸數據，顯示器和數據采集模塊可以分離，可以實現遠程監測數據；能實現手機遠程無線遙控設置與測量功能，各種數據清晰可見，各種數據率曲線等
5）、自帶蜂鳴器報警聲音提示功能，OTP 定時開關功能，可配合繼電器使用實現定時開啟或定時關閉功能；
6）、能量累計帶斷電記憶功能，可清0；
7）、 LVP 欠壓保護值，可配合繼電器使用實現欠壓關斷保護功能，配合繼電器使用可以實現定時開啟或關閉的功能，配合繼電器可實現交流過功率和欠壓關斷保護；OPP 過功率保護值，可配合繼電器使用實現過功率保護關斷功能。超過設置的高值時，將出現此報警提醒界麵。過功率報警提醒界麵，檢測到測試功率超過設置值時，將出現此報警提醒界麵。低壓報警提醒界麵，將出現此報警.
三、功能說明：
1、該裝置集製冷係統安裝、冰箱係統安裝、製冷係統電接線、壓力檢漏、抽真空、充注製冷劑與運行調試於一體，包含了製冷係統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2、該裝置采用模塊化設計，電氣控製與製冷係統獨立分開，並且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3、實訓平台直觀展示了冰箱的係統結構、工作原理。可清楚的看到製冷係統結構及主要部件的實物，係統還配置有電流流電壓表、交流電流表、壓力表、信號指示燈等，使整個空調係統、冰箱係統的實時工作狀態一目了然。
4、冰箱箱體：為有機玻璃透明化，直觀展現蒸發器的原理，溫度能到達-5度
5、實驗台：為鋁合金結構，左邊藍色和裝飾板和麵板，整體為藍色，
6、設備有4隻溫度表，可以測量製冷係統的主要溫度變化，
7、這些係統的控製原理通過彩色圖案到表示麵板上，以便對流體係統、其組件和用於控製和調節的電氣/電子電路進行完整的分析。
8、麵板和電腦上有對應的指示燈。按鈕，模式選擇功能
四.  配置清單：

序號	設備名稱	單位	數量	備注
1	壓縮機	1	套	變頻
2	毛細管	1	套
3	高壓表	1	套
6	低壓表	1	套
7	手動節流裝置	1	套
8	冷凝器	1	套
9	蒸發器	1	套
10	電子溫度控製器	1	套
11	故障開關	1	套
12	冷凝風機	1	套
13	蒸發風機	1	套

五、實驗功能：
1、進行各種變頻製冷原器件的識別。
2、進行變頻冰箱製冷與係統的調試。
3、風冷電冰箱的原理演示
4、變頻風冷電冰箱的控製實驗
5、冰箱的原理，
6、變頻電氣接線操作，掌握各種製冷係統的外部接線方法。
7、製冷係統的故障識別：可通過各種製冷小係統中專設的故障閥門人為製造係統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
8、充製冷劑：係統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出製冷劑，定量充灌製冷的實際操作。
9、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行係統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出係統中的泄漏點。

友情提示：
1、設備驗收：各采購單位收貨時請檢查變頻電冰箱綜合原理實訓台的貨品外觀，核實變頻電冰箱綜合原理實訓台的數量及配件，拒收處於受損狀態的變頻電冰箱綜合原理實訓台；

2、設備質保：红桃视频app將為各采購單位提供變頻電冰箱綜合原理實訓台產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對變頻電冰箱綜合原理實訓台的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的變頻電冰箱綜合原理實訓台選型錯誤或購買變頻電冰箱綜合原理實訓台數量錯誤，造成變頻電冰箱綜合原理實訓台的退換貨要求，將不被接受；

4、設備貨期：變頻電冰箱綜合原理實訓台的發貨期為參考值，如您需要了解變頻電冰箱綜合原理實訓台的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對變頻電冰箱綜合原理實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變頻電冰箱綜合原理實訓台的技術谘詢。
