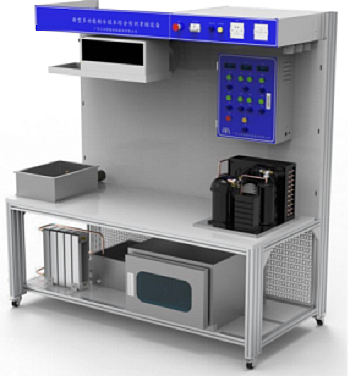

MYKT-21多功能製冷技術實訓裝置

多功能製冷技術實訓裝置-依據製冷空調係統安裝維修工國家職業標準，參照世界技能大賽相關項目技術標準設計，突出“安裝、調試、維修、設計、管理”等技術技能訓練內容，以培養製冷與空調專業技術人才為目的。
該設備在製冷專業教學實訓主要體現有三個方麵的內容，分別是供暖安裝與調試、冷水係統的應用設計、冷庫係統故障查排。針對競賽實訓實操內容進行了綜合規劃設計，突出實際操作訓練，既注重係統設備的安裝、調試和維修，又注重實際工程、應用設計與管理。同時該設備緊扣製冷設備安裝與調試技能大賽，既可作為競賽考核設備，也可用於製冷空調類專業教學，以及製冷空調行業技術人員的培訓與鑒定。
二 多功能製冷技術實訓裝置-技術參數：
1、工作電源：單相三線 AC220V ±10% 50Hz
2、環境溫度：－5℃—40℃
3、相對濕度：≤85﹪ （25℃）
4、整機功耗：＜1.5KW
5、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S
6、具有電壓、電流指示、供電指示
三、裝置配置：
1、工作台總成：由型材桌腿，台麵板，側木板，網孔擋板，萬向輪組成的工作台。學員可在上麵自由安裝製冷元器件。采用帶刹車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用優質不鏽鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。頂部有 LED 燈，庫體的四周采用活動連接，方便調整設備的擺放位置。75L 容積。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不鏽鋼加工而成。箱體四周包保溫棉，防漏防鏽，並在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L 容積。由冷水箱、支撐管座、選手自製的盤管、其它安裝附件等組成，可進行製冷劑和水進行熱交換。L400mm*W500mm*H200mm。
4、熱水箱：采用不鏽鋼加工而成，防漏防鏽，並在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L 容積。由熱水箱、支撐管座、選手自製的盤管、其它安裝附件等組成，可進行製冷劑和水進行熱交換。尺寸：L280mm*W170mm*H140mm。
5、暖氣片：采用市場上成熟品牌產品，低碳冷軋鋼製作後噴塗。中心距 300mm， 5 片，4 分進出水口。風機盤管：采用市場上成熟品牌產品，出風口尺寸：447*130mm，蒸發器尺寸：400*200*65mm 水量：319KG/H。
6、電源箱：該模塊主要由電氣控製箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源 2.3 插頭、電源 3 插頭、其它安裝附件等組成。
7、實訓電控箱：該模塊主要由電氣控製箱體、溫度顯示區、儀表顯示區、運行控製區、急停開關、常閉接觸組、二位旋鈕開關、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平麵鎖、電源插頭、其它安裝附件等組成。設置的電路整齊、科學規範。內部接線與接線圖統一，並標識清楚線號。配電箱與櫃體及機組的連線，標識清楚，直觀方便使用。電箱可根據實際需要進行安裝固定，靈活實用。可開關門鎖方便學生進行安裝及故障檢測等實操，方便拆裝有利於模塊化方便拆裝。
8、製冷元器件：主要由冷凝機組，高低壓開關，內平衡膨脹閥，單向閥，電磁閥，幹燥過濾器，液視鏡，曲軸箱壓力調節閥及能量調節閥等組成完整的製冷元器件。
9、裝配桌裝配桌由桌身、工具櫃、台麵組成，用於電氣及機械結構的裝配平台。桌身采用冷軋鋼板折彎焊接而成，噴塑後組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具櫃采用冷軋鋼板折彎焊接而成，工具櫃有多個抽屜，可儲藏工具，放置於裝配桌底部一側。台麵采用25mm厚高密度中纖板外貼防火板,PVC截麵封邊，台麵具有耐磨、耐熱、耐汙及易清潔等特點。尺寸：L1500mm×W700mm×H780mm。
四、製冷係統：

序號	名稱	技術規格	數量
1	實驗台
2	風冷冷凝機組	AE4456	1套
3	冷風機	DE-2.5	1套
4	高壓壓力表	HS-OG-3.8L	1塊
5	低壓壓力表	HS-OG-1.8L	1塊
6	幹燥過濾器	DFS-025S	1個
7	視液鏡	SGS-1/4	1個
8	蒸發器		1個
9	膨脹閥	TN2	2個
10	閥芯	0X#	1個
11	其它配件		若幹
12	工具桌		1張

五、製冷專用工具

序號	名稱	規格要求	數量
1	壓力表	HS-OG-1.8L，含安裝支架,連接毛細管	21
2	真空泵	FY-1C-N	1台
3	擴口器	CT-2000	1套
4	偏心型擴孔器	VFT-808	1套
5	彎管器	1/4"、3/8"	各1把
6	維修雙表	含三色加液管	1套
7	R134a製冷劑		3kg
8	充電式手槍鑽		1把
9	轉接頭	3mm	1個
10	內六角扳手	5mm、8mm	各1把
11	活動扳手	250mm	2把
12	十字螺絲刀	6*100	1把
13	卷尺	3m	1把

六、實訓材料

序號	名稱	規格要求	單位	數量
1	銅管	Ø/8″	米	10
2	銅管	Ø4″	米	8
3	保溫管	3/8"	根	2
4	自粘式保溫管		米	0.5
5	自粘式紮帶固定座	25*25	個	10
6	紮帶	3*150	根	100
7	纏繞管	Φ12	米	2
8	電線（黃色）	0.5mm2，	米	100
9	電線（紅色）	1mm2	米	100
10	電線（黃/綠雙色）	1mm2	米	10
11	等徑擴口三通	3/8"	個	3
12	等徑擴口三通	1/4"	個	3
13	銅納子	1/4"	個	10
14	銅納子	3/8"	個	10
15	轉接頭	外1/4*3/8外接頭	個	10
16	R型不鏽鋼管夾	Ø6	個	10
17	自攻絲	M4*20	個	30
18	螺絲平墊	Φ4	個	20
19	膠套	Φ6	個	10
20	膠套	Φ10	10	10

八、全變頻風冷冷水熱泵機組：
工作台總成：由型材桌腿，台麵板，側木板，網孔擋板，萬向輪組成的工作台。學員可在上麵自由安裝製冷元器件。采用帶刹車的萬向輪，方便調整設備的擺放位置。尺寸：L1300mm*W715mm *H1840mm
室外機：
1、外形尺寸mm：995*360*882、質量：123kg
2、製冷劑：R410A
3、製冷量：6.0KW、製熱量：6.7KW
4、室內機： 4CC3S
5、外形尺寸mm：900*450*200
6、額定供冷量KW/H：4.1（全熱）、3.0（顯熱）
7、額定供熱量KW/H：6.8/4.18
8、額定風量m³/h：680、輸入功率W：54

友情提示：
1、設備驗收：各采購單位收貨時請檢查多功能製冷技術實訓裝置的貨品外觀，核實多功能製冷技術實訓裝置的數量及配件，拒收處於受損狀態的多功能製冷技術實訓裝置；
2、設備質保：茂育將為各采購單位提供多功能製冷技術實訓裝置指導書和質保期，在質保範圍內提供對多功能製冷技術實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的多功能製冷技術實訓裝置選型錯誤或設備購買數量錯誤，造成多功能製冷技術實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對多功能製冷技術實訓裝置的發貨期為參考值，如您需要了解多功能製冷技術實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對多功能製冷技術實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關多功能製冷技術實訓裝置的技術谘詢；
