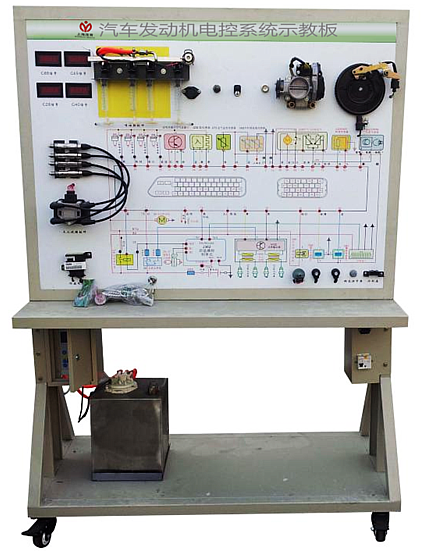

MY-7005汽車發動機電控係統示教板

汽車發動機電控係統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用桑塔納2000發動機電控係統的真實部件，充分展示發動機電控係統的組成結構和工作過程。通過發動機電控係統的演示，可清楚了解內部的結構與功能，便於學生較快地掌握發動機電控係統的構造和原理，提高學生對發動機電控係統的初步認識，使學生了解發動機電控係統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車示教板功能特點：
1、真實可運行的發動機電控係統，模擬發動機曲軸運轉，可產生火花塞點火、燃油泵工作、噴油器噴油等執行元件工作，充分展示發動機電控係統的組成結構和工作過程。
2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析發動機電控係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測發動機電控係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼等發動機電控係統自診斷功能。
5、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：12V直流電壓；
4、燃油壓力表：0～10kg/psi
5、工作溫度：-50℃～50℃；
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，
8、移動腳輪：100*60mm
