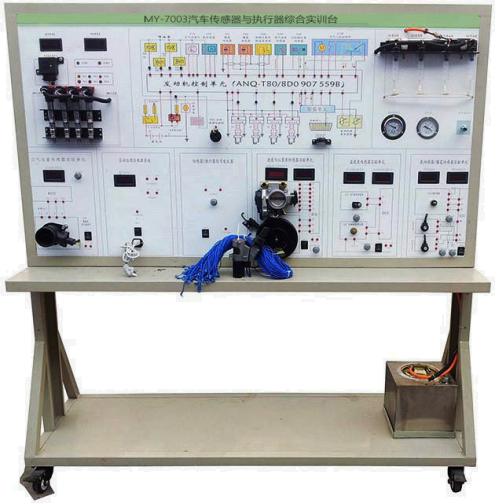

MY-7003汽車傳感器與執行器綜合實訓台

汽車傳感器與執行器綜合實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車傳感器與執行器係統的真實部件，充分展示汽車傳感器與執行器係統的組成結構和工作過程。通過示教板的演示，可清楚了解汽車傳感器與執行器係統的結構與功能，便於學生較快地掌握點汽車傳感器與執行器係統的構造和原理，提高學生對汽車傳感器與執行器係統的初步認識，使學生了解汽車傳感器與執行器係統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實訓台功能特點
1、采用完整的發動機傳感器與執行器部件，使用曲軸傳感器信號輪，模擬發動機運行；
實驗插接導線連接好後，可真實演示發動機傳感器、控製單元、執行器的工作過程(如火花塞點火、噴油器噴油、燃油泵工作的動作過程。)
2、安裝原車發動機控製單元，組合儀表，燃油箱，油泵，油泵繼電器，保險絲盒，噴油嘴4個，噴油導管，噴油量杯，可移動台架，多個傳感器和執行器。
3、示教板麵板上繪有彩色噴繪電路圖，學員可直觀對照電路圖對接傳感器與執行器，認識和分析汽車傳感器與執行器係統的工作原理。
4、示教板上安裝有燃油箱，燃油量傳感器，發動機控製單元，組合儀表，油泵繼電器，點火開關，診斷座，保險盒，安裝噴油嘴和量杯，麵板上安裝有檢測端子，可直接在麵板上檢測發動機控製係統電路元件的電信號。
5、設備麵板上傳感器側安裝有檢測端子，可直接對接傳感器與執行器。
6、模擬曲軸位置傳感器信號，可使燃油泵工作，噴油嘴噴油，火花塞點火。
7、設備上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控製單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
8、設備麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
9、設備底架部分采用鋼性結構焊接，表麵采用烤漆工藝，帶自鎖腳輪裝置，移動靈活。
10、設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
1、外形尺寸：（約）：1740×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V直流電壓；
4、燃油壓力表：0～10kg/psi
5、工作溫度：-50℃～50℃；
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，
8、移動腳輪：100*60mm
四、基本配置(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖（麵板：17009004mm)	套	1
2	信號模擬裝置	全新	套	1
3	診斷座	全新	個	1
4	點火開關	全新	個	1
5	無分電器點火係統	含發動機控製電腦(ECU)、曲軸位置傳感器、點火器總成、火花塞等。	套	1
6	燃油箱	10L	個	1
7	汽油泵(含汽油泵插頭)	全新	套	1
8	油泵繼電器	全新	個	1
9	噴油器	帶4個120ml玻璃量杯	套	1
10	噴油嘴	全新	個	4
11	燃油壓力表	0～10kg/psi	個	1
12	曲軸位置傳感器及信號輪	全新	套	1
13	節氣門體總成	全新	套	1
14	發動機傳感器與執行器（全套）	全新	套	1
15	移動台架(帶自鎖腳輪裝置)	1740×600×1700mm(長×寬×高)	台	1
16	實驗插接導線	全新	套	1
17	說明書	红桃视频app實驗指導	本	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車傳感器與執行器綜合實訓台的貨品外觀，核實汽車傳感器與執行器綜合實訓台的數量及配件，拒收處於受損狀態的汽車傳感器與執行器綜合實訓台；
2、設備質保：红桃视频app將為各采購單位提供汽車傳感器與執行器綜合實訓台產品說明書內的質保條件和質保期，在質保範圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的汽車傳感器與執行器綜合實訓台選型錯誤或汽車傳感器與執行器綜合實訓台購買數量錯誤，造成汽車傳感器與執行器綜合實訓台的退換貨要求，將不被接受；
4、設備貨期：對汽車傳感器與執行器綜合實訓台的發貨期為參考值，如您需要了解汽車傳感器與執行器綜合實訓台的精確貨期，請與上海红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對汽車傳感器與執行器綜合實訓台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車傳感器與執行器綜合實訓台的技術谘詢。
