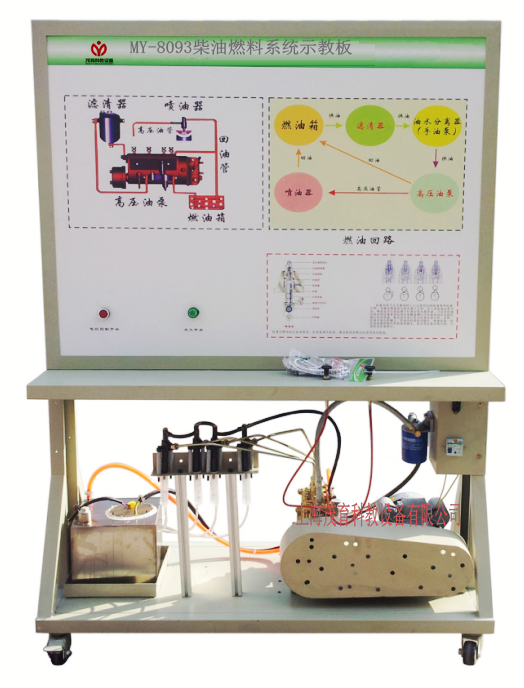

MY-8093柴油燃料供給係統實驗台

柴油燃料供給係統實驗台-采用（翻新）五十鈴4JB1 柴油發動機燃油噴射係統實物製作，充分展示柴油發動機燃油噴射係統的組成結構和工作過程。

適用於學校對柴油發動機燃油噴射係統理論和維修實訓的教學需要。
二、柴油燃料供給係統實驗台功能特點：

1、真實可運行的柴油發動機燃油噴射係統，充分展示柴油發動機燃油噴射係統的組成結構和工作過程。電機轉動高壓泵，可演示燃油噴射工作。
2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析柴油發動機燃油噴射係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測柴油發動機燃油噴射係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格：
1、外形尺寸（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：100*60mm
四、基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖（麵板：12009004mm)	套	1
2	高壓油泵		套	1
3	點火開關		個	1
4	燃油箱	10L	個	1
5	噴油管		套	1
6	噴油嘴		個	4
7	濾清器		隻	1
8	油管		套	1
7	單相電動機		套	1
8	漏電保護開關		個	1
9	移動台架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	台	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查柴油燃料供給係統實驗台的貨品外觀，核實柴油燃料供給係統實驗台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供柴油燃料供給係統實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的柴油燃料供給係統實驗台選型錯誤或柴油燃料供給係統實驗台購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對柴油燃料供給係統實驗台的發貨期為參考值，如您需要了解柴油燃料供給係統實驗台的精確貨期，請與上海茂育的銷售人員聯係；
5、谘詢電話：如各采購單位對設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關柴油燃料供給係統實驗台的技術谘詢。
