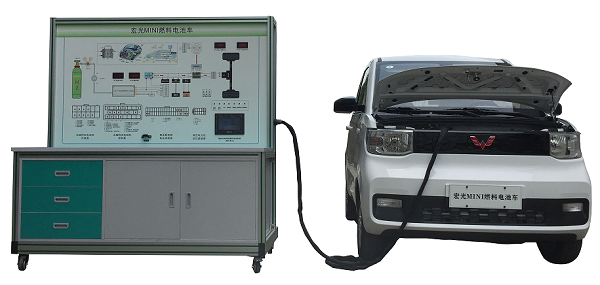

MYXNQ-50C氫能源汽車在線檢測實訓係統

一．氫能源汽車在線檢測實訓係統-產品簡介
本實訓係統以宏光MINI原廠燃料電池電動汽車總成為基礎，燃料電池電動汽車各係統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示燃料電池電動汽車各係統結構與原理及工作過程。設備能清晰展示燃料電池電動汽車的外形、各組成模塊的安裝位置及連接關係，使學生對電動汽車有更為直觀的認識，能提高學生在新能源汽車領域的技能。適用於各類型院校及培訓機構對燃料電池電動汽車整車理論和維修實訓的實訓教學需要。
該燃料電池電動汽車平台采用燃料電池發動機和高功率鋰離子電池為動力源，裝備4個輪轂電機驅動；采用自主開發的控製係統，集成了最新的線控轉向技術和製動能力回饋技術。整車具有結構簡潔、有效空間大、傳動效率高、轉向靈活、零排放、無噪聲等突出特點。
實訓係統可拆除檢測操作台，燃料電池電動整車可正常行駛。本實訓係統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用於各類型院校及培訓機構對燃料電池電動汽車各係統理論和維修實訓的實訓教學需要。
2．適用於各類型院校及培訓機構對燃料電池電動汽車各係統模塊各單元教學需要。
3．適用於汽車職業技能鑒定考核的需要。
4．適用於燃料電池電動汽車各係統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
燃料電池電動汽車各係統正常運行的汽車總成、燃料電池電動整車起動運行所有相關的原車附件、燃料電池發動機、故障設置和排除係統、原車電路原理圖板及檢測端子、大容量蓄電池、加速機構、整車各係統控製麵板櫃、可移動台架、台架電源總開關、診斷座、散熱係統、實訓指導書及台架操作說明書。
各傳感器及執行器安裝數字顯示表、帶鎖止萬向的腳輪、台架高溫及轉動等部位加裝防護裝置等、台架操作說明書、原車維修手冊、實驗指導書、燃料電池電動汽車動態測試安全保險三角裝置等附件。
四．功能特點
1．燃料電池電動汽車各係統正常運行，保留完整的動力傳動係統及控製係統。設備可實現電動車的教學實訓，可使學員對其元器件及控製單元直觀的認識（包括控製器、驅動電機、動力電池、燃料電池發動機、充電機、DC/DC轉換器、製動真空助力泵、倒車控製係統、暖風係統等）。
2．檢測操作台通過航空插頭和連接電纜與電動整車連接，保持原車所有功能。可拆除檢測操作台，電動整車可正常行駛。
3．可移動“檢測操作台”，可分別進行各控製係統的檢測實訓（①電機組控製係統與燃料電池發動機；②燈光和車身電氣控製係統）
4．檢測操作台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板UV平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車電動機組、燈光與車身電氣係統實物，認知和分析各控製係統的工作原理。
5．檢測操作台麵板上安裝有檢測端子，可直接在麵板上進行原車電動機、控製單元、燈光與車身電氣控製係統的檢測實訓。
6．檢測操作台安裝有診斷座，燃料電池汽車與檢測操作台可同時連接專用或通用型汽車解碼器，對電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7．可實現燃料電池汽車保養與維護操作。
8．燃料電池拆裝和工況模擬演示。
9．故障模擬係統可模擬實際運行工況，設置多種係統常見故障。
10．檢測操作台底座部分采用鋼性結構焊接，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
★11．要求配備智能考核係統
智能設故，可由老師設置故障，學員分析並查找原因，智能故障設置係統配套專用12V開關電源，車輛斷電狀態下查找不影響故障設置；故障設置含斷路，偶發等現象；對比實驗台麵板圖上零件圖和接插口針腳，直接在故障部位測量，掌握實車故障分析和排除方法。
1）采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
2）控製模塊(PC 控製終端或控製終端)和驅動模塊(智能故障設置驅動盒)分離，避免複雜連線幹擾控製器，係統更加可靠。
五．外形與顏色
設備外形：①汽車原參數；②檢測操作台1740×650×1700mm(長×寬×高)
設備顏色：①汽車原顏色；②檢測操作台7032（用戶可選擇各種顏色）
六．製造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表麵采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二隻萬向帶鎖止功能腳輪
2.2後二隻萬向腳輪
2.3腳輪與台架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：60mm×50mm(直徑×寬度)
2.5腳輪支撐：1.0T
七．技術指標
1.工作溫度：-40℃～+50℃
2．主機：原車裝置
3．電源：原車裝置
八．其他說明
宏光MINI純電動汽車充電使用國標充電樁充電，加裝的燃料電池等模塊模擬演示。
B.配套的燃料電池等模塊技術指標：
基本配置
燃料電池帶控製器 30W，1套，模擬燃料電池發電。
DC/DC 50W ，1套，配套。
超級電容組 1套，配套。
燃料電池風冷係統 1套，配套。
氫氣瓶帶壓力表與氣管，氣閥。 10L,1套，配套。

友情提示：
1、設備驗收：各采購單位收貨時請檢查氫能源汽車在線檢測實訓係統的貨品外觀，核實氫能源汽車在線檢測實訓係統的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供氫能源汽車在線檢測實訓係統使用說明書和質保期，在質保範圍內提供對氫能源汽車在線檢測實訓係統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的氫能源汽車在線檢測實訓係統選型錯誤或氫能源汽車在線檢測實訓係統購買數量錯誤，造成氫能源汽車在線檢測實訓係統的退換貨要求，將不被接受；
4、設備貨期：對氫能源汽車在線檢測實訓係統的發貨期為參考值，如您需要了解氫能源汽車在線檢測實訓係統的精確貨期，請與上海茂育公司的銷售人員聯係；
5、谘詢電話：如各采購單位對氫能源汽車在線檢測實訓係統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關氫能源汽車在線檢測實訓係統的技術谘詢；
