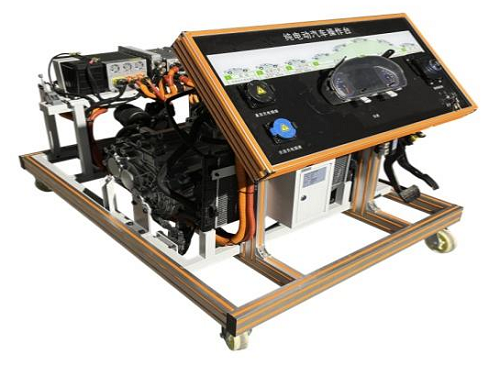

MYXNQ-24D純電動汽車整車數據整車控製係統檢測平台

一、純電動汽車整車數據整車控製係統檢測平台-功能特點:
1、通過專用線束與整車連接，斷開專用線束後整車功能完整。
2、北汽EV160整車選配，與診斷台搭配使用不破壞原車線束，各控製係統、傳感器、執行器齊全，可正常運行。
3、可通過原車儀表顯示整車動、靜態信號參數。
4、配套電機控製單元、BMS控製單元、高壓主控控製單元在線無損檢測與診斷。
5、實訓台麵板采用5mm厚亞克力板，檢測麵板上噴繪有檢測端子名稱與原理電路圖。
6、實訓台框架采用2mm厚模具成型鋁合金框架結構，帶自鎖腳輪裝置；檢測麵板安裝位置可隨意進行更換。
7、配備無線故障設置係統。
二、基本配置:
1、故障設置控製器1套；
2、新能源整車在線檢測實訓台1套(帶原理麵板與檢測端子)；
3、汽車專用對接線束1套。
三、實訓項目:
原車電機控製單元、BMS控製單元、高壓主控控製單元各項實際測試、檢測、故障診斷與排除。
四、其他要求
★汽車新能源汽車綜合仿真軟件
係統設計依據要求：
係統依據《新能源汽車故障檢修與保養教材》標準，采用多媒體課程演示技術研製，以直觀、生動的動畫、視頻等形式對故障檢修和保養工藝進行說明講解，以實現對工藝標準的深刻理解和掌握。
教學任務與內容要求1:
1.車輛無法啟動故障的出現原因：車輛上電啟動工作原理；車輛無法啟動故障現象；原因分析；
2.車輛無法啟動故障的排除方法：車輛無法啟動故障處理流程；注意事項；車輛無法啟動故障檢測方法（整車控製器端ST啟動信號；中央控製保險盒ST保險；點火鑰匙啟動；三合一預充控製電源（#941）使能；預充繼電器控製#1815（J10）；EVCY輸出#8105預充控製24V；預充接觸器是否正常工作；預充接觸器前後端電壓是否正常；檢查動力電池總電壓，檢查預充電阻，50歐姆；三合一主接觸器控製信號#917；主接接觸器控製繼電器#1813（J11）；主接觸器是否正常工作；）
3.故障恢複的判斷標準：修複判定

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查純電動汽車整車數據整車控製係統檢測平台的貨品外觀，核實純電動汽車整車數據整車控製係統檢測平台的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供純電動汽車整車數據整車控製係統檢測平台使用說明書和質保期，在質保範圍內提供對純電動汽車整車數據整車控製係統檢測平台的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的純電動汽車整車數據整車控製係統檢測平台選型錯誤或純電動汽車整車數據整車控製係統檢測平台購買數量錯誤，造成純電動汽車整車數據整車控製係統檢測平台的退換貨要求，將不被接受；
4、設備貨期：對純電動汽車整車數據整車控製係統檢測平台的發貨期為參考值，如您需要了解純電動汽車整車數據整車控製係統檢測平台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對純電動汽車整車數據整車控製係統檢測平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動汽車整車數據整車控製係統檢測平台的技術谘詢；
