MYXNQ-97E故障設置與檢測連接平台

故障設置與檢測連接平台-產品簡介
故障設置與檢測連接平台采用純電動汽車原車插接器實物製作，無損原車部件與線束，包括電池管理係統、電機控製器、交流充電單元、無鑰匙進入係統、車身控製係統、車身電氣係統，網關，車門電腦係統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測台麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車係統（電池管理係統、電機控製器、交流充電單元、無鑰匙進入係統、車身控製係統、車身電氣係統，網關，車門電腦係統）相關的實驗實訓內容。適合於全國職業院校技能大賽“新能源汽車檢測與維修”大賽賽項與整車的實訓教學。



二、功能特點

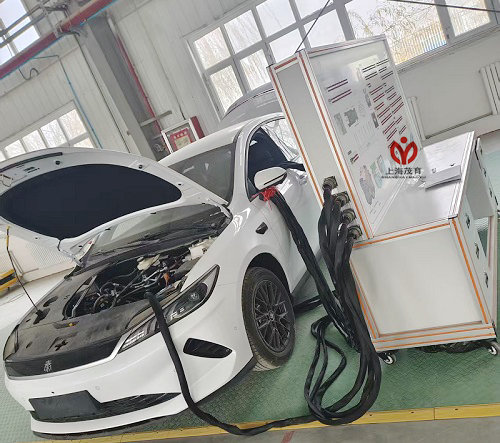

1.通過專用線束與車輛連接(訂製連接線束,無損原車部件與線束)，斷開專用線束後車輛功能完整。新能源整車檢測與診斷實訓台與本次采購的新能源整車聯動使用(注：新能源汽車整車另外配套)。
2.車輛結構完整，各控製係統、傳感器、執行器齊全，可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配備新能源汽車電池管理係統、電機控製器、交流充電單元、無鑰匙進入係統、車身控製係統、車身電氣係統，網關，車門電腦係統原理教學板。

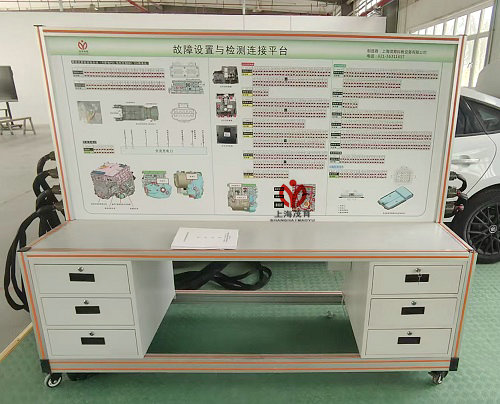

5.實訓台麵板采用帶檢測端子的原理麵板：麵板打印有永不褪色的彩色控製單元和執行器、傳感器端子圖；並安裝傳感器與執行器的檢測端子。
6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼製抽屜3隻，雙開門儲物櫃），耐油耐腐蝕並易於清潔，帶自鎖腳輪裝置，底座上配有40cm的桌麵，台麵裝配32mm厚彩色高密度複合板，方便放置資料、輕型檢測儀器等。
8.安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，進行原車配套的檢測與維修。檢測平台便於教師設故和學生實時在線信號測量，可根據教學實際需求選用，檢測故障點大於200路，可以設置斷路、短路、虛接等故障；
9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸：2050×700×1700mm(長×寬×高)
2.麵板外形尺寸（mm）：1488×948mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
四、實訓（實驗）項目
1.實現新能源汽車電池管理係統、電機控製器、交流充電單元、無鑰匙進入係統、車身控製係統、車身電氣係統，網關，車門電腦係統各項目實訓
2.各控製器模塊的結構和工作原理；
3.各控製器的檢測；
4.新能源汽車故障碼的讀取方法；
5.分析新能源汽車故障現象，掌握新能源汽車故障排除方法。
6.新能源汽車維修與保養實訓。
7.新能源汽車大賽培訓實訓。
8.PEU電源係統的數據分析和故障診斷
9.PEU互鎖信號的數據分析和故障診斷
10.PEU P-CAN總線的數據分析和故障診斷
11.PEU電機溫度傳感器的數據分析和故障診斷
12.PEU旋變傳感器的數據分析和故障診斷
13.DC/DC直流充電控製的數據分析和故障診斷
14.DC/DC直流充電輸出的數據分析和故障診斷
15.VCU電源係統的數據分析和故障診斷
16.VCU製動燈開關的數據分析和故障診斷
17.VCU電子換擋器的數據分析和故障診斷
18.VCU互鎖信號的數據分析和故障診斷
19.VCU B-CAN總線的數據分析和故障診斷
20.VCU P-CAN總線的數據分析和故障診斷
21.VCU喚醒信號的數據分析和故障診斷
22.VCU模式開關的數據分析和故障診斷
23.VCU加速踏板傳感器的數據分析和故障診斷
24.VCU冷卻係統的數據分析和故障診斷
25.OBC P-CAN總線的數據分析和故障診斷
26.OBC溫度傳感器的數據分析和故障診斷
27.BMS電源係統的數據分析和故障診斷
28.BMS P-CAN總線的數據分析和故障診斷
29.BMS喚醒信號的數據分析和故障診斷
30.BMS碰撞信號的數據分析和故障診斷
31.BMS充電狀態信號的數據分析和故障診斷
32.直流充電插座CAN總線的數據分析和故障診斷
33.直流充電插座連接確認信號的數據分析和故障診斷
34.直流充電插座充電喚醒信號的數據分析和故障診斷
35.直流充電插座溫度傳感器的數據分析和故障診斷
36.新能源汽車大賽培訓實訓。
37.電池管理係統、電機控製器、交流充電單元、無鑰匙進入係統、車身控製係統、車身電氣係統，網關，車門電腦係統結構和工作原理、數據分析和故障診斷、故障診斷與排除。
五、基本配置
1. 故障設置控製器1套；
2. 新能源整車在線檢測實訓台1套；
3. 考核係統 1套；
4. 專用對接線束1套。

---
