MYXNQ-13油氣雙燃料汽車動力係統實訓台(汽油版）

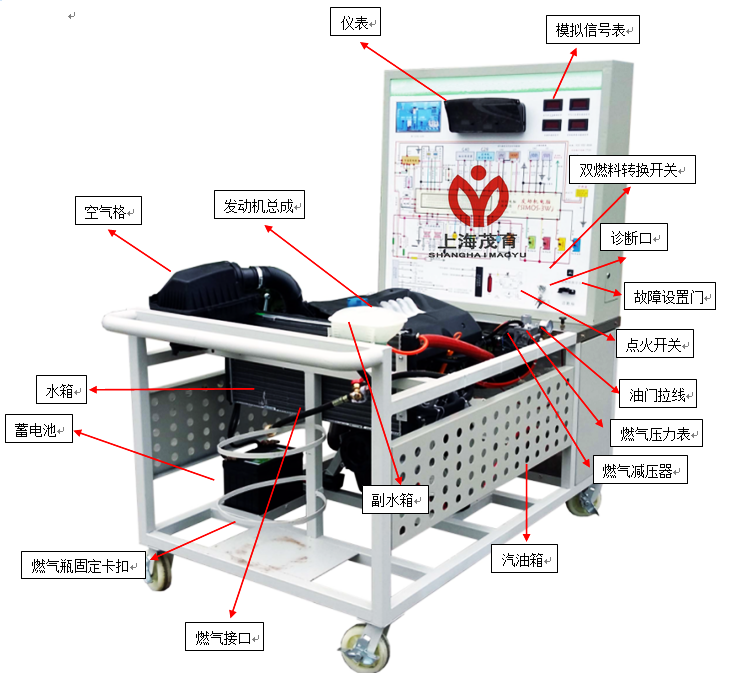

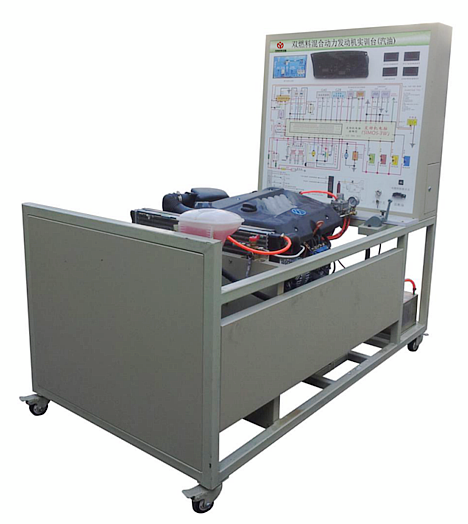

油氣雙燃料汽車動力係統實訓台-(汽油版）采用（捷達王，翻新）雙燃氣混合動力汽油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃氣混合動力汽油發動機的組成結構和工作過程。適用於中高等職業技術院校、普通教育類學院和培訓機構對汽車雙燃氣混合動力發動機和維修實訓的教學需要。
二、功能特點
1、真實可運行的雙燃氣混合動力汽油發動機，充分展示雙燃氣混合動力汽油發動機的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖（包括發動機電控電路與燃料控製ECU係統）；學員可直觀對照電路圖和雙燃氣混合動力汽油發動機實物，認識和分析控製係統的工作原理。
3、實訓台麵板上安裝有汽車儀表與燃氣轉換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃氣存儲量、充電指示燈等參數變化。
4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台配備有油門控製裝置，可方便對發動機加速減速。發動機在怠速狀態時，隻有燃油工作；在加速狀態時，油氣混合同時工作，在負荷加大時，燃氣量變大。
6、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
7、實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、實訓台底座采用鋼結構焊接，表麵采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、油氣雙燃料汽車動力係統實訓台-技術規格：

1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機型號
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
6、鋼管：40*40*3mm
7、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：120*80mm
四、基本配置(每台)：

序號	名       稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表	红桃视频app配套	套	1
3	點火開關	红桃视频app配套	個	1
4	燃氣轉換開關	红桃视频app（yù）配套	個	1
5	燃氣控製裝置	红桃视频app配套	套	1
6	雙燃氣混合動力汽油發動機總成（帶發動機運行所有附件）	翻新，原車	套	1
7	燃料氣瓶	茂育配套,5KG	個	1
8	燃油箱	10L	個	1
9	油門控製裝置	红桃视频app配套	套	1
10	進、排氣管	原車	套	1
11	水箱(含保護罩)	红桃视频app配套	套	1
12	冷卻風扇	红桃视频app配套	套	1
13	蓄電池	12V	台	1
14	繼電器	含：起動繼電器等各類運行繼電器	套	1
15	保險絲盒	茂育配套	個	1
16	電源總開關	50A	個	1
17	故障模擬係統	红桃视频app配套	套	1
18	移動台架(帶自鎖腳輪裝置)	1500×1000×1700mm	台	1
19	教師手冊	红桃视频app（yù）配套	套	1
20	合格證與保修卡	红桃视频app配套	套	1

---
