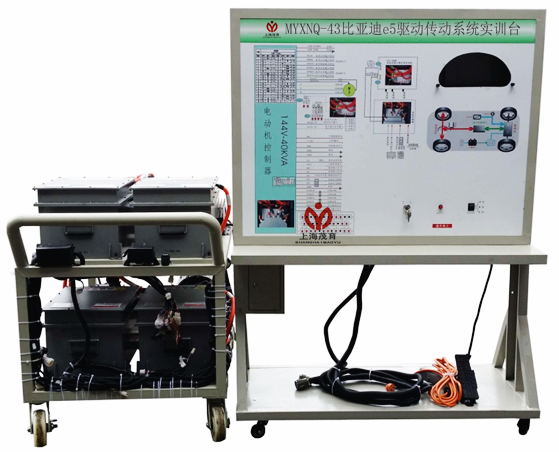

MYXNQ-43比亞迪e5驅動傳動係統（高壓電控總成.驅動電機.變速箱）實訓台

比亞迪e5驅動傳動係統（高壓電控總成、驅動電機、變速箱）實訓台選用原裝純電動轎車高壓電控總成和永磁同步電機，原裝配套變速箱和傳動軸，高壓動力線和低壓控製線與動力電池和管理係統實訓台對接，實訓台保留原車功能，真實展示純電動轎車電驅動傳動係統核心零部件之間的連接控製關係、安裝位置和運行工況，以及高壓係統安全注意事項，培養學員對純電動轎車電驅動傳動係統故障分析和處理能力。適用於各類型院校新能源純電動汽車驅動傳動係統課程教學和維修維護實訓。
二、功能特點：
1、各主要部件安裝在實訓平台上，保留原車電氣連接方式，斷電後可方便拆裝，訓練拆裝線束與電器，掌握高壓係統零部件拆裝和安全保護要點。
2、動力高壓配電箱上蓋采用透明5mm有機玻璃改裝，清晰觀察了解控製原理和內部控製元件。
3、驅動傳動係統實訓台高壓電源由動力電池和管理係統實訓台提供，與動力電池和管理係統實訓台連體工作，配套連接電纜線，保留原車連接方式。
4、教學板完整顯示電驅動係統工作原理圖，安裝檢測端子，可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖等；
5、傳動軸輸出端安裝原車製動器，模擬車輛負載係統，通過調整兩端負載大小，真實展示電驅動傳動係統不同工況下（啟動、加速、勻速、減速、停車、爬坡等）電流和電壓等數據變化規律。
6、設備由平台和教學板組成，平台水平放置，安裝原車零部件；底部安裝4個帶自鎖腳輪裝置。
7、麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，教學板底座上配有30cm左右的台麵，方便放置資料、輕型檢測儀器等。
8、配備智能化故障設置和考核係統，故障點主要設置在低壓控製線路，保證高壓係統安全及訓練實車故障處理能力。
9、台架配套安裝絕緣地板（絕緣與耐壓國標產品地膠）。
10、配套實訓指導書，包含係統工作原理，實訓科目，故障設置及清除等要點
三、基本配置（每台）：

序號	名稱	規格型號	單位	數量
1	高壓電控總成	原車	套	1
2	主控製器總成（電機控製器等）	原車	套	1
3	網關控製器	原車	套	1
4	快充電接口	原車	套	1
5	慢充電接口	原車	隻	1
6	P檔控製器	原車	套	1
7	刹車踏板總成	原車	套	1
8	電子油門踏板	原車	套	1
9	永磁同步電機帶傳感器附件總成	原車	套	1
10	電機冷卻係統	原車	套	1
11	變速箱總成	原車	套	1
12	傳動軸總成	原車	套	2
13	製動盤總成	原車	套	2
14	DC-DC模塊	原車	套	1
15	可移動平台與帶台麵的教學板/移動台架(帶自鎖腳輪裝置)	1740×600×1700mm(長×寬×高)；	套	1
16	檢測控製麵板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖 （麵板：1700*900*4mm)	套	1

---
