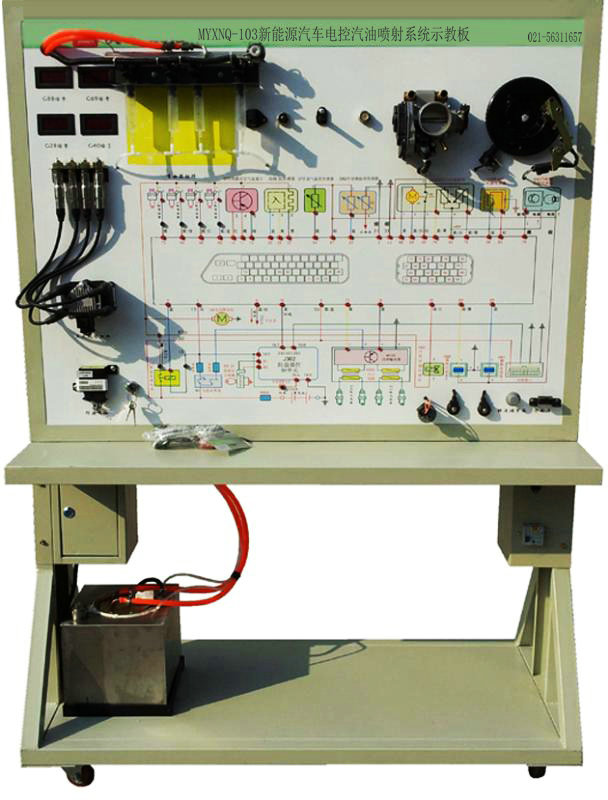

MYXNQ-103新能源汽車電控汽油噴射係統示教板


新能源汽車電控汽油噴射係統示教板-采用全新大眾發動機電子燃油噴射係統實物製作,充分展示電子燃油噴射係統的組成結構和工作過程。
二、
功能特點:
1、真實可運行的發動機燃油噴射係統,充分展示燃油噴射係統的組成結構和工作過程。轉動曲軸位置信號輪,可分別演示電子燃油噴射工作過程。
2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電路圖和實物,認識和分析電子燃油噴射係統的工作原理。
3、示教板麵板上安裝有檢測端子,可直接在麵板上檢測電子燃油噴射係統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、示教板安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、示教板麵板部分采用1.5mm冷板衝壓成形結構,外形美觀;底架部分采用鋼結構焊接,表麵采用噴塑工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌麵,方便放置資料、檢測儀器等。
6、示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、
技術規格:
1、外形尺寸(約):1240×600×1700mm(長×寬×高)
2、外接電源:AC 220V±10% 50Hz
3、工作電壓:DC 12V
4、工作溫度:-40℃~+50℃
5、顏色:7032
6、鋼管:40*40*3mm
7、機櫃:1.5mm冷板衝壓成形,背麵設置維修門;
8、移動腳輪:100*60mm
四、基本配置(每台):

序號 名       稱 規格型號 單位 數量
1 檢測控製麵板 裝有各種檢測端子以及彩色電路圖和工作原理示意圖(麵板:1200*900*4mm) 1
2 發動機控製電腦(ECU) 全新 1
3 點火開關 全新 1
4 診斷座 红桃视频app配套 1
5 燃油箱 10L 1
6 汽油泵(含汽油泵插頭) 全新 1
7 油泵繼電器 全新 1
8 點火線圈總成 全新 2
9 火花塞 全新 4
10 高壓線 全新 1
11 噴油器 帶4個120ml玻璃量杯 1
12 噴油嘴 全新 個 4
13 曲軸位置傳感器及信號輪 全新 1
14 移動台架(帶自鎖腳輪裝置) 1240×600×1700mm(長×寬×高) 1
15 故障模擬與排除裝置 红桃视频app配套 1
16 實驗指導書 红桃视频app配套 1
